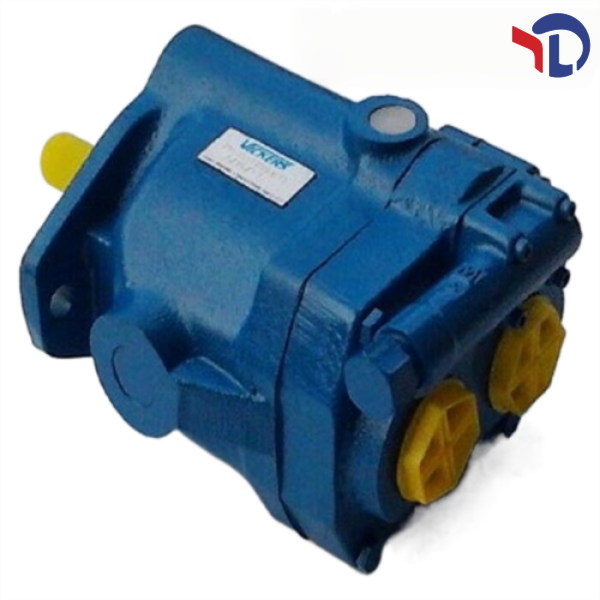

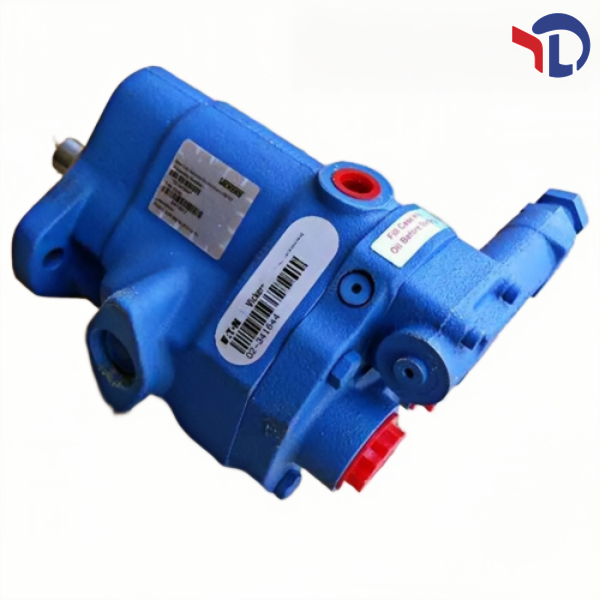

Технические параметры гидравлического насоса Vickers PVQ10AR02AA10H1911000100100CD0A

Общие характеристики

• Марка и модель: Vickers PVQ10AR02AA10H1911000100100CD0A

• Тип насоса: Осиальный переменный поршневой насос

• Назначение: Используется в гидравлических системах промышленного оборудования, металлообрабатывающих станков, небольших строительных машин, оборудования для нефти и газа, конвейерных линиях и других отраслей, требующих компактного размера, бесшумной и стабильной работы.

• Гарантия: 1 год

• Сервисное обслуживание: Онлайн-поддержка 24 часа

Основные технические параметры

• Максимальный геометрический расход (рабочий объем на оборот): 10,5 см³/об (0,643 дюйм³/об) [номинальный объем 10 см³/об].

• Расход жидкости: До 18,9 л/мин при номинальной скорости вращения (5 галлонов/мин при 1800 об/мин).

• Номинальная скорость вращения: 1800 об/мин; диапазон рабочих оборотов 600–2500 об/мин; максимальная скорость вращения 1800 об/мин.

• Максимальное рабочее давление: 210 бар (3000 фунт/дюйм²); пиковое давление 310 бар (4500 фунт/дюйм²) (кратковременное ударное давление, менее 0,5 секунд).

• Регулируемый диапазон компенсатора давления: 24–210 бар (350–3000 фунт/дюйм²); низкий диапазон регулируется пользователем (20–100 бар).

• Фабричная установка компенсатора давления: 210 бар (3000 фунт/дюйм²) [код CD0A].

• Уровень шума: Не более 68–72 дБ при скорости 1800 об/мин (бесшумный дизайн за счет патентованной системы синхронизации, обеспечивающей минимальные пульсации давления на выходе).

• Габаритная очистка жидкости: ISO 18/13

• Мощность на входе при максимальном давлении: Примерно 7,4 кВт (10 л.с.) при номинальной скорости вращения.

Параметры конструкции и установки

• Конструкция: Многопоршневая цилиндрическая, прямосохатная, компактного дизайна, с низким уровнем шума за счет патентованной системы синхронизации, обеспечивающей стабильную работу при различных нагрузках.

• Расположение фланца крепления: Фланец SAE типа A (по стандарту SAE J744 82-2, ISO 3019/80 A 2 HW), с центрированием по стандарту SAE.

• Направление вращения вала: По часовой стрелке (правое вращение) при взгляде на конец вала [код R].

• Тип патрубков: Патрубки SAE с резьбой, уплотнение O-링 (код AA), расположенные по стандартному расположению; размеры соответствуют требованиям серии PVQ10.

• Тип вала: Цилиндрический с прямой ключом (код A), диаметр соответствует стандарту SAE A, тип вала – стандартный для серии PVQ10 [код A].

• Тип уплотнения вала: Стандартное уплотнение на основе буна (丁腈橡胶), возможно использование уплотнения на основе витона по запросу [код CD0A].

• Номер конструкции насоса: 10 (стандартная конструкция с базовыми параметрами установки, установочные размеры неизменны) [код 10].

• Дополнительные функции управления: Компенсатор давления (код C), с дифференциальным давлением, поддерживает работу с различными типами гидравлических жидкостей, включая нефтепродуктовые, синтетические, с содержанием воды и фосфатные эфиры [код H19, CD0A].

• Дополнительные опции: Стандартные параметры регулировки расхода и давления, коды 1911000100100 соответствуют стандартной конфигурации управления и монтажа.

Физические характеристики

• Размеры (длина × ширина × высота): 28 × 17 × 15 см (компактный дизайн для малых мощностей).

• Масса: 7,2 кг (приблизительная масса).

• Температурный диапазон холодного запуска: До -50 °C

• Материал корпуса и крышки: Чугун литьевой (прочная конструкция для длительного срока службы).

Детали модели (раскодировка)

• PVQ: Серия осевых переменных поршневых насосов Vickers, предназначенных для промышленных приложений с низким уровнем шума и высокой эффективностью, компактного дизайна.

• 10: Номинальный рабочий объем на оборот (округляемый до 10 см³/об), фактический объем 10,5 см³/об [10].

• A: Тип вала – цилиндрический с прямой ключом (стандартный тип вала SAE A) [A].

• R: Направление вращения вала – правое (по часовой стрелке) при взгляде на конец вала [R].

• 02: Регулируемый диапазон компенсатора давления – 24–210 бар (код 02 соответствует 24 бар минимальному давлению) [02].

• AA: Тип патрубков – SAE с резьбой и уплотнением O-링, стандартное расположение [AA].

• 10: Номер конструкции – стандартная версия с базовыми параметрами, неизменные установочные размеры [10].

• H19: Дополнительные параметры управления – компенсатор давления с дифференциальным давлением, стандартная конфигурация [H19].

• 11000100100: Стандартные параметры регулировки, монтажа и подключения, без дополнительных опций.

• CD0A: Тип управления – компенсатор давления (C) с фабричной установкой 210 бар (D), стандартное уплотнение (0A) [CD0A].
