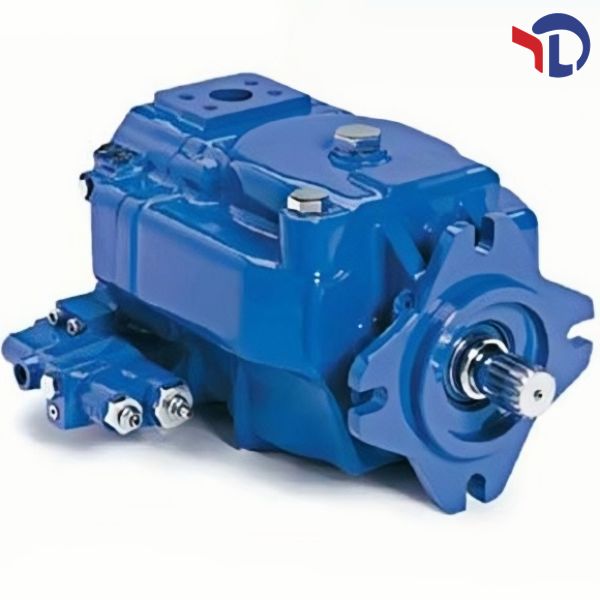

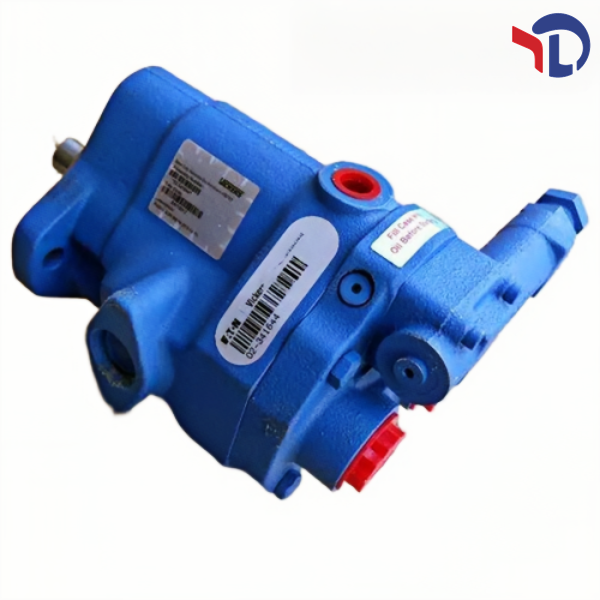

Технические параметры гидравлического насоса Vickers PVQ25AR02AA10H19110001

Общие характеристики

• Марка и модель: Vickers PVQ25AR02AA10H19110001

• Тип насоса: Осиальный переменный поршневой насос

• Назначение: Используется в гидравлических системах промышленного оборудования, металлообрабатывающих станков, средних строительных машин, оборудования для нефти и газа, машинах для литья под давлением, конвейерных линиях и других отраслей, требующих средней мощности, бесшумной и стабильной работы.

• Гарантия: 1 год

• Сервисное обслуживание: Онлайн-поддержка 24 часа

Основные технические параметры

• Максимальный геометрический расход (рабочий объем на оборот): 25,2 см³/об (1,54 дюйм³/об) [номинальный объем 25 см³/об].

• Расход жидкости: До 45,4 л/мин при номинальной скорости вращения (12 галлонов/мин при 1800 об/мин).

• Номинальная скорость вращения: 1800 об/мин; диапазон рабочих оборотов 600–2500 об/мин; максимальная скорость вращения 1800 об/мин.

• Максимальное рабочее давление: 210 бар (3000 фунт/дюйм²); пиковое давление 280 бар (4060 фунт/дюйм²) (кратковременное ударное давление, менее 0,5 секунд).

• Регулируемый диапазон компенсатора давления: 24–210 бар (350–3000 фунт/дюйм²); низкий диапазон регулируется пользователем (20–100 бар).

• Фабричная установка компенсатора давления: 210 бар (3000 фунт/дюйм²) [код H19].

• Уровень шума: Не более 66–70 дБ при скорости 1800 об/мин (бесшумный дизайн за счет патентованной системы синхронизации, обеспечивающей минимальные пульсации давления на выходе).

• Габаритная очистка жидкости: ISO 18/13

• Мощность на входе при максимальном давлении: Примерно 16 кВт (24 л.с.) при номинальной скорости вращения.

Параметры конструкции и установки

• Конструкция: Многопоршневая цилиндрическая, прямосохатная, компактного дизайна, с низким уровнем шума за счет патентованной системы синхронизации, обеспечивающей стабильную работу при различных нагрузках и низкие пульсации давления.

• Расположение фланца крепления: Фланец SAE типа A (по стандарту SAE J744 82-2, ISO 3019/80 A 2 HW), с центрированием по стандарту SAE; также поддерживает фланец SAE типа B с 2 болтами по запросу.

• Направление вращения вала: По часовой стрелке (правое вращение) при взгляде на конец вала [код R].

• Тип патрубков: Патрубки SAE с резьбой, уплотнение O-링 (код AA), расположенные по стандартному расположению; размеры соответствуют требованиям серии PVQ25.

• Тип вала: Цилиндрический с прямой ключом (код A), диаметр 25,0 мм, соответствует стандарту SAE A, тип вала – стандартный для серии PVQ25 [код A].

• Тип уплотнения вала: Стандартное уплотнение на основе буна (丁腈橡胶), возможно использование уплотнения на основе витона по запросу.

• Номер конструкции насоса: 10 (стандартная конструкция с базовыми параметрами установки, установочные размеры неизменны) [код 10].

• Дополнительные функции управления: Компенсатор давления (код H19), с дифференциальным давлением, поддерживает работу с различными типами гидравлических жидкостей, включая нефтепродуктовые, синтетические, с содержанием воды и фосфатные эфиры [код H19].

• Дополнительные опции: Стандартные параметры регулировки расхода и давления, коды 19110001 соответствуют стандартной конфигурации управления и монтажа.

Физические характеристики

• Размеры (длина × ширина × высота): 35 × 22 × 20 см (компактный дизайн для средних мощностей).

• Масса: 14 кг (приблизительная масса).

• Температурный диапазон холодного запуска: До -50 °C

• Материал корпуса и крышки: Чугун литьевой (прочная конструкция для длительного срока службы).

Детали модели (раскодировка)

• PVQ: Серия осевых переменных поршневых насосов Vickers, предназначенных для промышленных приложений с низким уровнем шума и высокой эффективностью, компактного дизайна, с широким диапазоном мощностей.

• 25: Номинальный рабочий объем на оборот (округляемый до 25 см³/об), фактический объем 25,2 см³/об [25].

• A: Тип вала – цилиндрический с прямой ключом (стандартный тип вала SAE A) [A].

• R: Направление вращения вала – правое (по часовой стрелке) при взгляде на конец вала [R].

• 02: Регулируемый диапазон компенсатора давления – 24–210 бар (код 02 соответствует 24 бар минимальному давлению) [02].

• AA: Тип патрубков – SAE с резьбой и уплотнением O-링, стандартное расположение [AA].

• 10: Номер конструкции – стандартная версия с базовыми параметрами, неизменные установочные размеры [10].

• H19: Дополнительные параметры управления – компенсатор давления с дифференциальным давлением, стандартная конфигурация [H19].

• 110001: Стандартные параметры регулировки, монтажа и подключения, без дополнительных опций.
