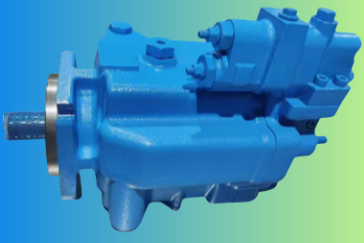

Ремонт гидравлических насосов Vickers

1. Общие сведения о гидравлических насосах Vickers

2. Диагностика распространенных неисправностей

2.1 Недостаточный выходной расход или отсутствие подачи масла

• Причины: Высокое сопротивление на всасывающем трубопроводе (низкий уровень масла в баке, засоренный фильтр, длинный или изогнутый всасывающий трубопровод); утечка воздуха через неплотные соединения всасывающего трубопровода; износ или повреждение定心очной пружины (приводит к неполному возвращению поршня); загрязнение или износ сплошной поверхности распределительного диска и корпуса; износ поршней и цилиндрических отверстий корпуса; неправильная сборка (несовпадение отверстий распределительного диска с定位ными штифтами); перегрев масла (увеличивается внутренний утечка); неисправности других элементов системы.

• Диагностика: Проверка уровня и чистоты гидравлического масла; осмотр всасывающего трубопровода на предмет утечек и засоров; проверка работы定心очной пружины; визуальный осмотр распределительного диска и корпуса на износы и повреждения.

2.2 Невозможность повышения давления или низкое давление

• Причины: Недостаточный выходной расход насоса; малая наклонная угол головки переменного расхода; неправильная регулировка пружины компенсации давления; неисправность предохранительного клапана (заклинивание в открытом положении); низкое напряжение электродвигателя или недостаточная мощность; неисправности других компонентов гидравлической системы.

• Диагностика: Измерение выходного расхода и давления насоса; проверка регулировки пружины компенсации; осмотр предохранительного клапана; проверка параметров электродвигателя.

2.3 Высокий уровень шума и колебания давления

• Причины: Погружение воздуха в насос (неплотные соединения, засоренный фильтр); негибкое движение сервоцилиндра и переменного поршня (загрязнение или износ); малая наклонная угол головки переменного расхода (увеличивается внутренний утечка); ослабление соединения между головкой поршня и скользящей башмачкой; износ треугольных пазов на распределительном диске (приводит к запертому маслу).

• Диагностика: Проверка на наличие утечек воздуха; осмотр сервоцилиндра и переменного поршня; проверка соединения головки поршня и башмачкой; визуальный осмотр распределительного диска.

3. Подготовка к ремонту

3.1 Необходимые инструменты и материалы

• Инструменты: Набор гаечных ключей (круговых, шестигранных); отвертки; prensa; микрометр; штангенциркуль; очистные инструменты (кирпичи, щетки); инструменты для разборки насоса (специальные захваты).

• Материалы: Гидравлическое масло (соответствующее требованиям Vickers); комплект уплотнений (например, комплект уплотнений для поршневого насоса 923942); комплект подшипников и прокладок (например, комплект прокладок 942401); комплект прокладок для регулирующего клапана (например, TA 19 V系列); антикоррозийный состав; чистое тряпье.

3.2 Меры безопасности

• Освободить гидравлическую систему от давления: полностью выпустить давление в системе перед разборкой насоса.

• Сбросить гидравлическое масло: слить масло в чистый контейнер для последующего использования (при условии его чистоты).

• Ограничить доступ к источнику питания: отключить электродвигатель от сети и установить знак "Не включать" для предотвращения случайного запуска.

• Использовать индивидуальные средства защиты (ИЗО): перчатки, защитные очки для предотвращения поражения от масла и механических деталей.

4. Шаги ремонта гидравлических насосов Vickers

4.1 Разборка насоса

1. Осмотрите внешнюю часть насоса: удалите грязь и масло с поверхности насоса, отметьте положения соединений и деталей для правильной сборки.

2. Откройте крепежные болты корпуса насоса и разделите корпус на части (при необходимости используйте prensa, но не применяйте слишком большую силу, чтобы не повредить детали).

3. Выньте внутренние компоненты: распределительный диск, корпус с поршнями,定心очная пружина, вал, подшипники и уплотнения. При этом помните порядок расположения деталей (можно сделать фотографии для удобства сборки).

4. Детально очистите все компоненты: используйте чистое гидравлическое масло и щетки для удаления загрязнений, ржавчины и изношенных частиц. Не используйте агрессивные химические вещества, которые могут повредить поверхность деталей.

4.2 Инспекция и восстановление деталей

• Распределительный диск: Проверьте сплошную поверхность на наличие износов, царапин и канав. При небольших царапинах можно отшлифовать диск, при серьезных повреждениях замените его на новый.

• Корпус с поршнями: Проверьте цилиндрические отверстия на износ и истирание. Если зазор между поршнем и отверстием превышает допустимый предел, отшлифуйте отверстия и подберите поршни соответствующего размера, или замените корпус.

• Поршни и скользящие башмачки: Проверьте на износ и повреждения. Замените изношенные поршни и башмачки (например, комплект поршней и башмачек 923939).

• Уплотнения и прокладки: Замените все уплотнения и прокладки на новые (из комплекта запчастей Vickers), так как старые уплотнения теряют упругость и не обеспечивают герметичность.

• Вал и подшипники: Проверьте вал на износ и изгиб. Проверьте подшипники на наличие люфта и шумов при вращении. Замените поврежденные подшипники (например, комплект подшипников 942401).

• Регулирующие компоненты: Проверьте пружины компенсации и регулирующие клапаны на износ и исправность. Замените неисправные компоненты (например, комплект регулирующего клапана TA 19 V).

4.3 Сборка насоса

1. Соберите внутренние компоненты в обратном порядке разборки: установите подшипники на вал, поместите корпус с поршнями, распределительный диск,定心очную пружину и другие детали в соответствии с отмеченными позициями.

2. Установите новые уплотнения и прокладки, убедитесь в их правильном расположении (не перекручайте уплотнения, чтобы не повредить их).

3. Скрепите корпус насоса крепежными болтами, затяните их равномерно с указанным усилием (согласно технической документации Vickers).

4. Проверьте вращение вала насоса: вращайте вал вручную, он должен вращаться плавно, без люфта и стуков.

4.4 Тестирование после ремонта

1. Заполните насос гидравлическим маслом: перед запуском насоса необходимо заполнить его всасывающий канал и внутренние полости маслом, чтобы избежать сухого трения.

2. Проведите пустой запуск: запустите электродвигатель на низких оборотах (1-2 минуты), проверьте на наличие утечек масла, шума и вибраций.

3. Тестирование рабочих параметров: измерьте выходной расход, давление и температуру масла. Все параметры должны соответствовать заводским показателям Vickers.

4. Продолжительное тестирование: запустите насос на рабочем режиме в течение 10-15 минут, контролируйте его работу. При возникновении шума, вибраций или утечек остановите насос и устраните причину.

5. Рекомендации и примечания

• Используйте только оригинальные запчасти Vickers (например, комплекты уплотнений, подшипников и клапанов), это гарантирует надежность работы насоса после ремонта.

• Регулярно проводите техническое обслуживание: замену гидравлического масла и фильтров, проверку герметичности соединений, чтобы предотвратить возникновение неисправностей.

• При сложных неисправностях (например, серьезное повреждение корпуса или валя) рекомендуется обратиться к специализированным сервисным центрам Vickers, так как требуется специальное оборудование для ремонта.

• Все шаги ремонта должны соответствовать технической документации Vickers, чтобы не нарушить конструкцию насоса и гарантировать его работоспособность.

• Храните все запчасти и инструменты в чистом и сухом месте, чтобы предотвратить их загрязнение и повреждение.
