Гидравлический двигатель серии BM6

Характеристики и модели гидромоторов серии BM6

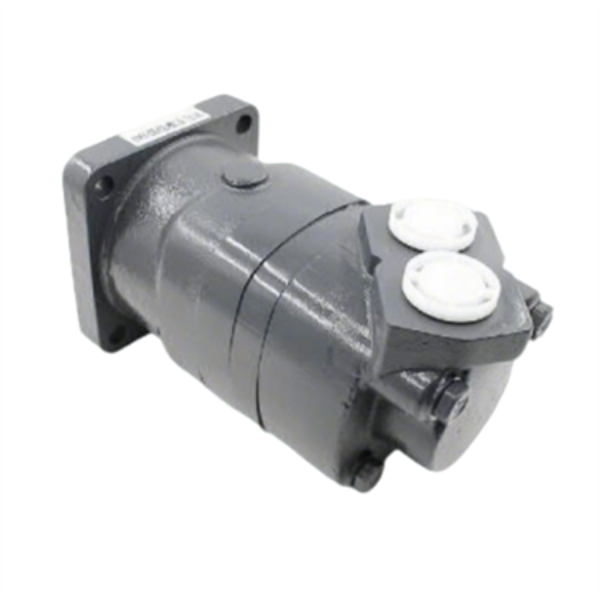

Гидромоторы серии BM6 — это торцевые распределительные циклоидальные (摆线) гидромоторы, оснащенные функцией компенсации давления, предназначенные для работы в условиях средней и тяжелой нагрузки, высокого крутящего момента и широкого диапазона частот вращения. Они отличаются двойным подшипниковым опором, интегрированной конструкцией фланца и корпуса, а также высокой устойчивостью к радиальным нагрузкам, что делает их востребованными в строительной, сельскохозяйственной, нефтяной, подъемно-транспортной и промышленной технике. Ниже представлены актуальные модели, полные технические характеристики и ключевые параметры гидромоторов серии BM6, с учетом актуальных технических данных.

Основные модели гидромоторов серии BM6 (с производными модификациями)

BM6-200 (модификации: BM6-200P, BM6-200H2 — по типу выходного вала; BM6-200A, BM6-200A1 — по типу фланца; BM6-200Y, BM6-200Y1 — по типу масляных отверстий)

BM6-250 (модификации: BM6-250P, BM6-250H2 — по типу выходного вала; BM6-250A, BM6-250A1 — по типу фланца; BM6-250Y, BM6-250Y1 — по типу масляных отверстий)

BM6-310 (модификации: BM6-310P, BM6-310H2 — по типу выходного вала; BM6-310A, BM6-310A1 — по типу фланца; BM6-310Y, BM6-310Y1 — по типу масляных отверстий)

BM6-390 (модификации: BM6-390P, BM6-390H2 — по типу выходного вала; BM6-390A, BM6-390A1 — по типу фланца; BM6-390Y, BM6-390Y1 — по типу масляных отверстий)

BM6-490 (модификации: BM6-490P, BM6-490H2 — по типу выходного вала; BM6-490A, BM6-490A1 — по типу фланца; BM6-490Y, BM6-490Y1 — по типу масляных отверстий)

BM6-630 (модификации: BM6-630P, BM6-630H2 — по типу выходного вала; BM6-630A, BM6-630A1 — по типу фланца; BM6-630Y, BM6-630Y1 — по типу масляных отверстий)

BM6-985 (модификации: BM6-985P, BM6-985H2 — по типу выходного вала; BM6-985A, BM6-985A1 — по типу фланца; BM6-985Y, BM6-985Y1 — по типу масляных отверстий)

Технические характеристики гидромоторов серии BM6

Рабочий объем (выброс): 195 – 985 см³/об (в зависимости от модели) — от BM6-200 (195 см³/об) до BM6-985 (985 см³/об), общий диапазон серии — 195 – 985 см³/об, что обеспечивает широкие возможности применения в различных гидравлических системах.

Давление:

Постоянное давление: 12 – 20,5 МПа (в зависимости от модели: от 12 МПа для BM6-800, BM6-985 до 20,5 МПа для BM6-200, BM6-250, BM6-310, BM6-390; 17 МПа для BM6-490, 14 МПа для BM6-630), обеспечивает высокую надежность при длительной эксплуатации.

Перерывное давление: 14 – 31 МПа (от 14 МПа для BM6-800, BM6-985 до 31 МПа для BM6-200, BM6-250, BM6-310, BM6-390; 27,5 МПа для BM6-490, 17 МПа для BM6-630).

Пиковое давление: соответствует перерывному давлению, время работы не более 6 секунд в минуту, что соответствует стандартам индустрии.

Крутящий момент:

Постоянный: 540 – 1503 Н·м (от BM6-200 до BM6-985), обеспечивая высокую нагрузочную способность при средней и низкой частоте вращения, характерную для циклоидальных гидромоторов.

Перерывной: 769 – 1750 Н·м (от BM6-200 до BM6-985).

Частота вращения (постоянная): 150 – 750 об/мин (в зависимости от модели: от 150 об/мин для BM6-985 до 750 об/мин для BM6-200), общий диапазон серии — 150 – 750 об/мин; перерывная частота вращения — 220 – 850 об/мин (от 220 об/мин для BM6-985 до 850 об/мин для BM6-200), обеспечивая плавную работу как при низких, так и при средних скоростях.

Максимальный расход масла (постоянный): 150 л/мин (для всех моделей); перерывной расход масла — 170 – 255 л/мин (от 170 л/мин для BM6-200 до 255 л/мин для BM6-985).

Максимальная мощность (постоянная): зависит от рабочего объема и частоты вращения, обеспечивает эффективную работу в различных условиях нагрузки, высокая удельная мощность по весу.

Тип: торцевой распределительный циклоидальный (摆线) гидромотор, имеет функцию компенсации давления, двойное подшипниковое опорное устройство, интегрированную конструкцию фланца и корпуса.

Материал корпуса: чугун, высокопрочные сплавы (гарантирующие прочность, долговечность и устойчивость к умеренно агрессивным средам), применение вставных зубчатых пар ротора и статора обеспечивает плавность работы и длительный срок службы.

Формы монтажа: различные типы фланцев (A — 4-¢22, ¢200; A1 — 4-¢22, ¢175), выходных валов (плоский ключ P — ¢63, ключ 18×11×80; прямоугольный шлиц H2 — ¢45, 6-45×39×12) и масляных отверстий (Y — вход/выход G1, отвод G1/4; Y1 — вход/выход ¢35, отвод G3/8), позволяющие напрямую соединяться с рабочим механизмом, удобство монтажа и размещения.

Вес и габариты: вес от 28,1 до 33,5 кг (в зависимости от модели: от 28,1 кг для BM6-200 до 33,5 кг для BM6-985), компактные габариты и оптимальная масса по сравнению с другими типами гидромоторов с аналогичными параметрами.

Рекомендации по эксплуатации: Рекомендуемое масло — антиизносное гидравлическое масло, обеспечивающее стабильную работу при различных температурах; максимальная температура рабочего масла — 80℃; перед полной нагрузкой необходимо прокатить мотор при 30% номинального давления не менее 1 часа; возможно параллельное и серийное соединение в гидравлических системах; могут полностью заменить импортные аналоги Eaton J2K, J6K.

Преимущества гидромоторов серии BM6

Торцевое распределение масла и функция компенсации давления, обеспечивающие высокую容积ную эффективность, снижение энергетических потерь и стабильную работу при различных нагрузках.

Двойное подшипниковое опорное устройство, позволяющее承受ать большие радиальные нагрузки, увеличивая надежность и срок службы.

Интегрированная конструкция фланца и корпуса, способная выдерживать частые пусковые и разрядные импульсы, повышая устойчивость к механическим повреждениям.

Применение вставных зубчатых пар ротора и статора, обеспечивающих плавную работу, низкий уровень шума и долгий срок службы.

Низкое пусковое давление, удобство переключения направления вращения, высокая надежность уплотнения, отсутствие утечек масла при высоких давлениях.

Широкая номенклатура модификаций (по типу выходного вала, фланца и масляных отверстий), позволяющая подобрать оптимальный вариант для конкретных нужд пользователя, универсальность применения.

Высокая адаптивность к различным условиям эксплуатации, устойчивость к перегрузкам, энергоэффективность и удобство обслуживания благодаря модульной конструкции.

Области применения гидромоторов серии BM6

Строительные машины: ход и вращение гидравлических экскаваторов, погрузчиков, катков, кранов, буровых установок — основное применение данной серии.

Сельскохозяйственное оборудование: комбайны, сеялки, ротационные бороны, опрыскиватели, гидравлические приводы сельскохозяйственных машин, включая тракторы.

Нефтяная промышленность: гидравлические приводы нефтяных механизмов, оборудование для разведки и добычи нефти.

Подъемно-транспортная техника: лебедки, конвейеры, подъемные механизмы, оборудование для перегрузки грузов.

Промышленное оборудование: станки (вращение шпинделя, подача механизмов), пластиковые прессы, шкафы управления, а также приводы прессов и инжекционных машин.

Морская промышленность: гидравлические приводы морских механизмов, подъемные устройства на судах.

Другие области: гидравлические приводы различных механизмов с средней и низкой частотой вращения и высоким крутящим моментом, включая автоматизированные линии производства.

Гидромоторы серии BM6 сертифицированы в соответствии с стандартами ISO 9001 и CE, обеспечивая высокое качество и надежность в длительной эксплуатации. Они являются универсальной серией торцевых распределительных циклоидальных гидромоторов, с оптимальными техническими показателями, широкими возможностями применения и способностью полностью заменить импортные аналоги. Различные модификации по типу выходного вала, фланца и масляных отверстий позволяют подобрать оптимальный вариант для конкретных нужд пользователя, а широкий диапазон технических параметров делает их универсальными для различных отраслей промышленности.
