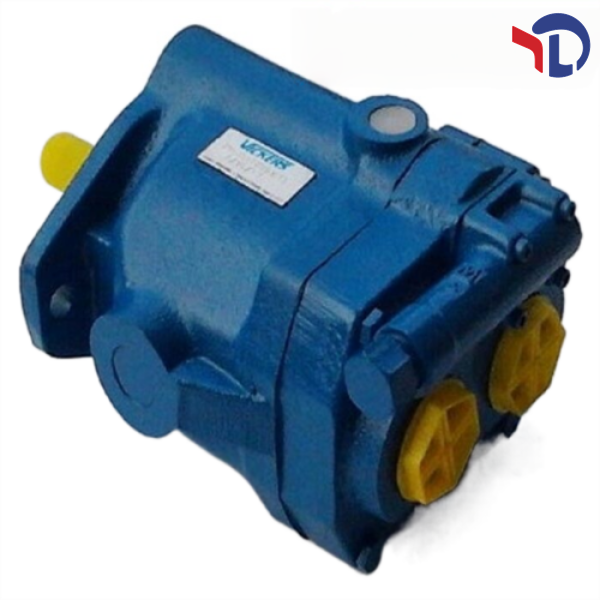

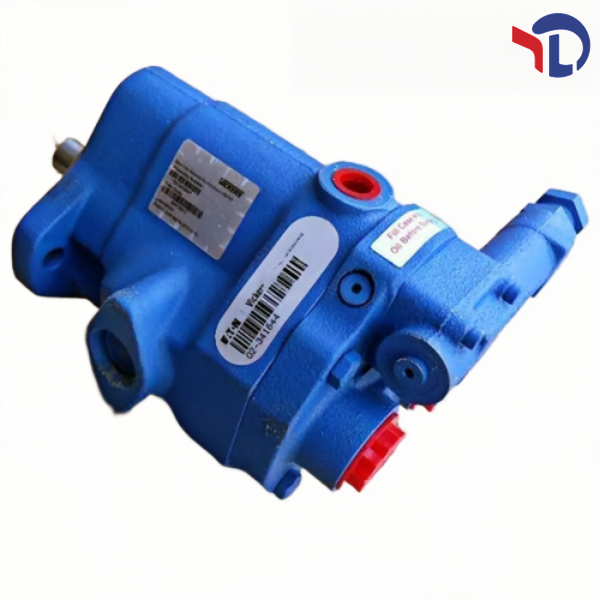

Технические параметры гидравлического насоса Vickers PVQ-20-A2-SS-10

Общие характеристики

• Марка и модель: Vickers PVQ-20-A2-SS-10

• Тип насоса: Осиальный переменный поршневой насос

• Назначение: Используется в гидравлических системах промышленного оборудования, металлообрабатывающих станков, оборудования для нефти и газа, машинах для литья под давлением, конвейерных линиях и других отраслей, требующих бесшумной и стабильной работы.

• Гарантия: 1 год

• Сервисное обслуживание: Онлайн-поддержка 24 часа

Основные технические параметры

• Максимальный геометрический расход (рабочий объем на оборот): 21,1 см³/об (1,29 дюйм³/об) [номинальный объем 20 см³/об].

• Расход жидкости: До 42 л/мин при номинальной скорости вращения (11 галлонов/мин при 1800 об/мин).

• Номинальная скорость вращения: 1800 об/мин; диапазон рабочих оборотов 600–2500 об/мин; максимальная скорость вращения 1800 об/мин.

• Максимальное рабочее давление: 210 бар (3000 фунт/дюйм²); пиковое давление 350 бар (5075 фунт/дюйм²) (кратковременное ударное давление).

• Регулируемый диапазон компенсатора давления: 17,2–207 бар (250–3000 фунт/дюйм²).

• Фабричная установка компенсатора давления: 207 бар (3000 фунт/дюйм²).

• Уровень шума: Не более 70–74 дБ при скорости 1800 об/мин (бесшумный дизайн за счет патентованной системы синхронизации).

• Габаритная очистка жидкости: ISO 18/13

• Мощность на входе при максимальном давлении: Примерно 14,9 кВт (20 л.с.).

Параметры конструкции и установки

• Конструкция: Многопоршневая цилиндрическая, прямосохатная, с низким уровнем шума за счет патентованной системы синхронизации, обеспечивающей минимальные пульсации давления на выходе.

• Расположение фланца крепления: Фланец SAE с 2 болтами (тип A2), центрирование диаметром 101,6 мм по стандарту SAE.

• Направление вращения вала: По часовой стрелке (правое вращение) при взгляде на конец вала [стандартное расположение].

• Тип патрубков: Патрубки SAE с уплотнением O-링 (тип SS), расположенные на передней стороне; размер входного и выходного патрубков 1,0625 дюйма (стандарт).

• Тип вала: Цилиндрический с прямой ключом, диаметр 22,2 мм, ключ 6,35 мм (стандартное уплотнение).

• Тип уплотнения вала: Стандартное уплотнение Buna (или Viton по запросу) [S].

• Номер конструкции насоса: 10 (стандартная конструкция с базовыми параметрами установки) [10].

• Дополнительные функции управления: Компенсатор давления (базовый тип), поддерживает работу с различными типами гидравлических жидкостей, включая нефтепродуктовые, синтетические, с содержанием воды и фосфатные эфиры.

Физические характеристики

• Размеры (длина × ширина × высота): 31 × 19 × 17 см (компактный дизайн для малых и средних мощностей).

• Масса: 14 кг (приблизительная масса).

• Температурный диапазон холодного запуска: До -50 °C

• Материал корпуса и крышки: Чугун литьевой (прочная конструкция для длительного срока службы).

Детали модели (раскодировка)

• PVQ: Серия осевых переменных поршневых насосов Vickers, предназначенных для промышленных приложений с низким уровнем шума и высокой эффективностью.

• 20: Номинальный рабочий объем на оборот (округляемый до 20 см³/об), фактический объем 21,1 см³/об [20].

• A2: Тип фланца крепления – SAE с 2 болтами (вторая версия стандартного фланца) [A2].

• SS: Тип патрубков – SAE с уплотнением O-링, расположенные на передней стороне (стандартное уплотнение для промышленных условий) [SS].

• 10: Номер конструкции – стандартная версия с базовыми параметрами, неизменные установочные размеры [10].
