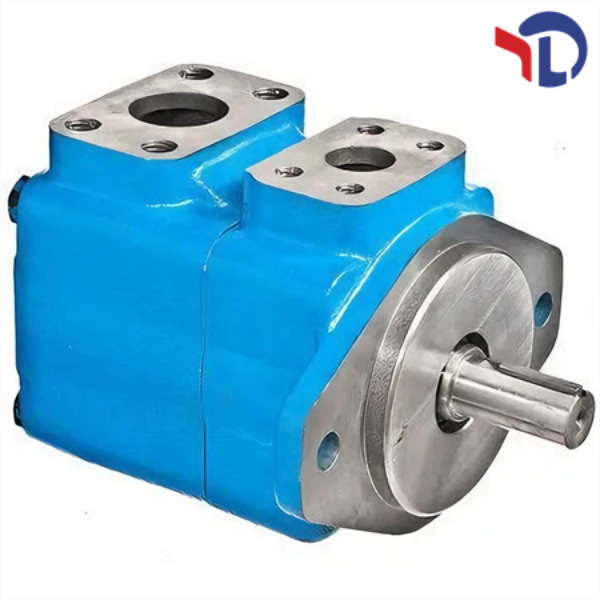

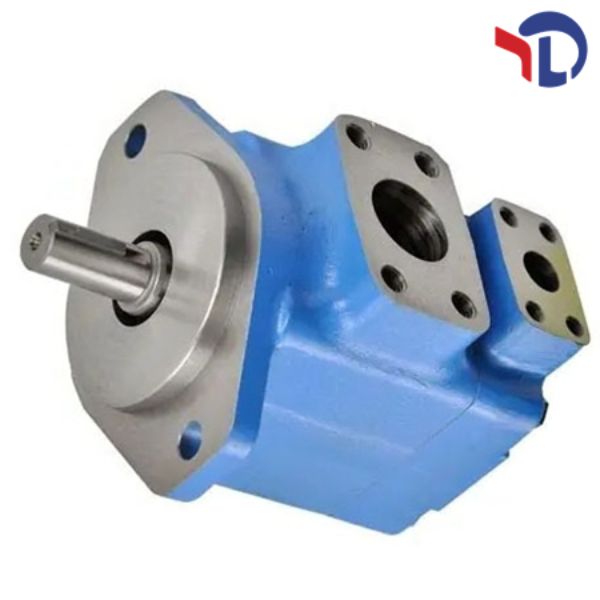

Характеристики гидравлического лопастного насоса Vickers V10-1P6P-1C20

Общая информация

Основные технические параметры

• Рабочий объем (выброс): 1,19 кубических дюймов на оборот (ин³/об) (эквивалентно 19,5 см³/об)

• Максимальное давление: 2200 фунтов на квадратный дюйм (psi) (приблизительно 152 бар или 15,2 МПа)

• Максимальная скорость вращения: 3000 оборотов в минуту (об/мин)

• Производительность (подача): 6 галлонов в минуту (галл/мин) (эквивалентно 23,1 литра/мин) при скорости вращения 1200 об/мин и давлении 7 бар (100 psi)

• Направление вращения: По часовой стрелке (ПЧ) при просмотре со стороны вала

Параметры конструкции и монтажа

• Вал: Ключевой вал диаметром 3/4 дюйма, с пазом, длиной 1 3/4 дюйма (диаметр 19,05 мм в эквиваленте)

• Фланец монтажа: Стандартный фланец SAE «А» с двумя болтами (2-bolt mounting flange)

• Патрубки:

• Входной патрубок: 1 дюйм NPT

• Выходной патрубок: 1/2 дюйма NPT

• Расположение: Выходной патрубок расположен на одной линии с входным (вдоль оси)

Дополнительные характеристики

• Масса: Примерно 14,3 фунтов (около 6,5 кг)

• Особенности: Картриджная конструкция ядра насоса обеспечивает удобство обслуживания и гибкость применения; низкий уровень шума благодаря дизайну лопастей; долговечность при работе на высоком давлении и скорости; компактные размеры (6,5 дюйма × 4 дюйма × 5,25 дюйма)

• Сертификация: Соответствует стандартам CE (при наличии), а также требованиям промышленных гидравлических систем по качеству и надежности.
