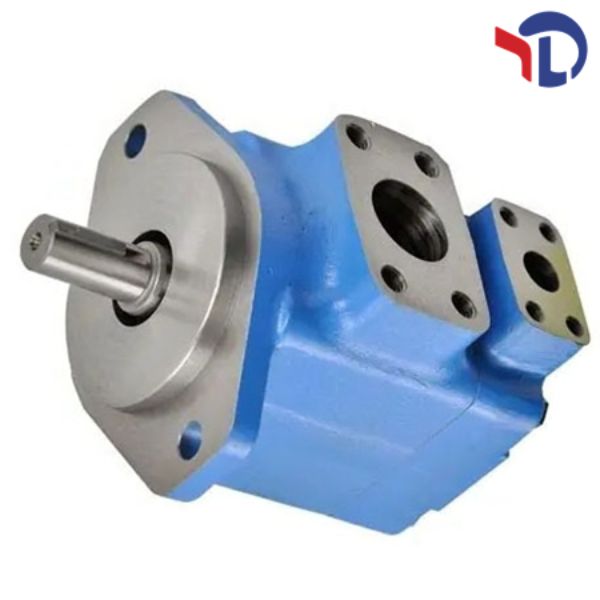

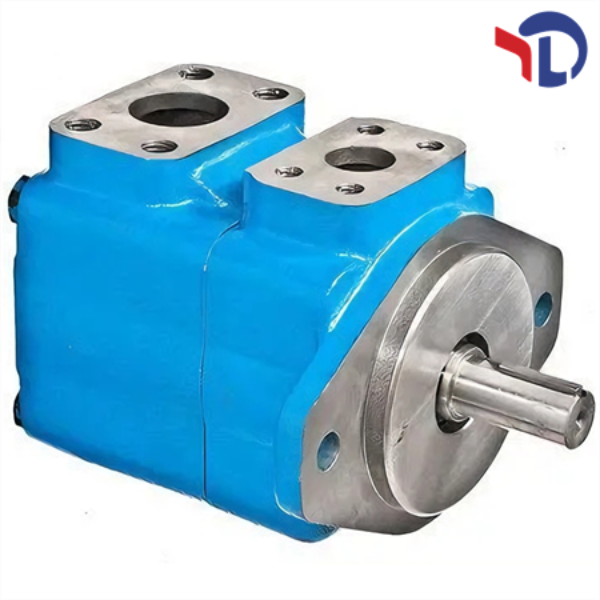

Характеристики гидравлического лопастного насоса Vickers V20-2A-1A22R

Общая информация

Основные технические параметры

• Рабочий объем (выброс): 3,16 кубических дюймов на оборот (ин³/об) (эквивалентно 51,8 см³/об)

• Максимальное давление: 2200 фунтов на квадратный дюйм (psi) (приблизительно 152 бар или 15,2 МПа)

• Максимальная скорость вращения: 2800 оборотов в минуту (об/мин)

• Производительность (подача): 16 галлонов в минуту (галл/мин) (эквивалентно 60,6 литра/мин) при скорости вращения 1200 об/мин и давлении 7 бар (100 psi)

• Направление вращения: По часовой стрелке (ПЧ) при просмотре со стороны вала (маркировка R указывает на стандартное направление вращения)

Параметры конструкции и монтажа

• Вал: Ключевой вал диаметром 1 дюйм (25,4 мм), с пазом шириной 1/4 дюйма и длиной 2 3/4 дюйма, обеспечивающий надежное соединение с приводом.

• Фланец монтажа: Стандартный фланец SAE «А» с четырьмя болтами (4-bolt mounting flange), соответствует стандартам промышленного монтажа.

• Патрубки:

• Входной патрубок: 1 1/4 дюйма NPT

• Выходной патрубок: 3/4 дюйма NPT

• Расположение: Выходной патрубок расположен перпендикулярно входному, обеспечивая удобство подключения к гидравлической системе.

• Конструкция: Модульная конструкция с 10 лопастями, балансированное гидравлическое давление для снижения шума и вибраций; картриджная конструкция ядра насоса, позволяющая быстро заменять износимые части без полного разборки насоса.

Дополнительные характеристики

• Масса: Примерно 28,6 фунтов (около 13 кг)

• Особенности: Высокая долговечность при длительной работе на максимальном давлении; низкий уровень шума (ниже 75 дБ); устойчивость к перегрузкам; компактные размеры (8,2 дюйма × 5,5 дюйма × 6,8 дюйма), удобство монтажа в ограниченном пространстве.

• Сертификация: Соответствует стандартам CE, ISO 9001, а также требованиям промышленных гидравлических систем по качеству, надежности и безопасности.
