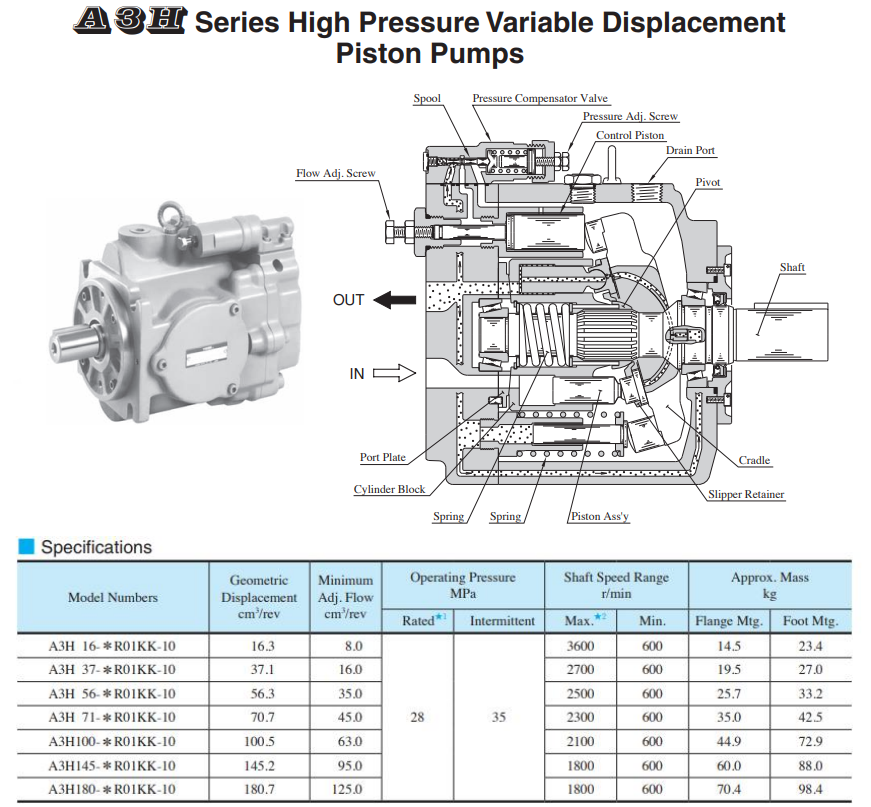

Регулируемый поршневой насос высокого давления серии YUKEN A3H

Гидравлические насосы пластинчатые регулируемого расхода серии A3H YUKEN (высокое давление)

1. Общие характеристики

Насосы серии A3H — это одноступенчатые гидравлические насосы пластинчатые регулируемого расхода высокого давления производства компании YUKEN. Они отличаются компактным дизайном, высокой эффективностью и широким диапазоном регулировки, подходят для различных промышленных гидравлических систем, требующих высокого давления и точного контроля расхода.

Основные технические особенности:

- Максимальное рабочее давление: до 35 МПа (интермиттентное давление до 35 МПа для стандартных моделей на нефтяных маслах).

- Типы регулирования: 4 варианта управления — компенсация давления, постоянная мощность (крутящий момент), чувствительность к нагрузке и простое двухуровневое регулирование давления и расхода.

- Диапазон геометрического расхода: от 16,3 до 180,7 см³/об (7 моделей от A3h36 до A3h380).

- Совместимость с рабочими средами: преимущественно нефтяные гидравлические масла; доступны модификации для специальных жидкостей (фосфатно-эфирные, водно- гликолевые, полиолэфирные).

2.  Условия установки

2.1 Общие требования к монтажу

- Насос должен устанавливаться с朝上 расположением горловины для заливки масла.

- Для соединения с двигателем рекомендуется использовать гибкий муфта, чтобы избежать избыточных напряжений из-за изгиба или осевого усилия.

- Максимальное допустимое смещение осей (TIR) — не более 0,1 мм, максимальный угловой сдвиг — не более 0,2°.

2.2 Требования к трубопроводу

- Трубопроводы для слива: Длина трубопровода не должна превышать 1 м, конец трубы должен погружаться в масло. Давление в корпусе насоса должно поддерживаться не более 0,1 МПа (нормальное) и не более 0,5 МПа (импульсное).

- Рекомендуемые размеры трубопровода для слива:

 - Модели A3h36/A3H37: внутренний диаметр не менее 12 мм (соединитель 1/2").

 - Модели A3H56/A3H71/A3h300/A3h345/A3h380: внутренний диаметр не менее 19 мм (соединитель 3/4").

- Трубопроводы для всасывания: Используйте трубы соответствующего диаметра с фланцем насоса. Высота всасывающего патрубка насоса от уровня масла в баке не должна превышать 1 м.

2.3 Давление всасывания

Допустимое давление на всасывающем патрубке насоса составляет от -16,7 до +50 кПа. При оборотах вала более 1800 об/мин давление должно поддерживаться в диапазоне от 0 до +50 кПа.

3. Управление гидравлическими маслами

3.1 Типы допустимых масел

Рекомендуется использовать нефтяные гидравлические масла, например, масла антиизносного типа или масла с ингибиторами ржавчины и окисления (R&O), эквивалентные ISO VG 32 или ISO VG 46.

3.2 Требования к чистоте и вязкости

- Чистота масла должна соответствовать классу NAS 10. Всасывающий патрубок должен оборудоваться фильтром бака с тонкостью фильтрации не менее 100 мкм (150 меш), а обратный трубопровод — линейным фильтром с тонкостью фильтрации менее 10 мкм.

- Рекомендуемый диапазон вязкости масла: 20–400 мм²/с, диапазон рабочих температур: 0–60 °C.

4. Правила эксплуатации

4.1 Подготовка к запуску

- Проверьте уровень и чистоту гидравлического масла в баке.

- Осмотрите соединения на предмет неплотностей и ослабления крепежных элементов.

- Вручную прокрутите муфту насоса, убедитесь в плавности вращения (отсутствие заеданий или необычных сопротивлений).

- Перед первым запуском заполните насос чистым гидравлическим маслом через горловину для заливки (рекомендуемое количество см. таблицу ниже):

4.2 Запуск и мониторинг

- Запускайте насос без нагрузки: откройте клапан разгрузки или иное устройство для снижения давления в системе.

- После запуска контролируйте параметры работы: давление на выходе (должно постепенно достигать установленного значения и оставаться стабильным), расход, температуру масла.

- Убедитесь в отсутствии необычных шумов и вибраций. При их появлении остановите насос и устраните причину.

- Необходимо установить предохранительный клапан в контуре, чтобы предотвратить повреждение оборудования при внезапном закрытии трубопровода и возникновении импульсного давления.

4.3 Остановка насоса

- Перед остановкой разгрузите систему (снизьте давление до близкого к нулю).

- После остановки закройте впускные и выпускные клапаны, чтобы предотвратить обратное течение масла и попадание загрязнений в насос.

- Зафиксируйте данные эксплуатации (время работы, давление, температура масла) для последующего анализа состояния насоса.

5. Техническое обслуживание и уход

- Регулярно заменяйте гидравлическое масло: период замены — 1000–3000 рабочих часов (уточняйте в зависимости от условий эксплуатации и анализа качества масла).

- Периодически проверяйте износные детали (пластинки, цилиндрический блок, распределительный диск, подшипники) и заменяйте их при обнаружении износа или повреждений.

- Поддерживайте чистоту насоса и окружающей среды, особенно при разборке и монтаже — избегайте попадания загрязнений в внутренние узлы.

- При возникновении неисправностей (падение давления, снижение расхода, шум, перегрев) немедленно остановите насос, диагностируйте причину и устраните неисправность.

6. Типы управления

- Тип 01 (компенсация давления): Автоматическое регулирование расхода в зависимости от давления в системе, поддерживает установленное давление.

- Тип 09 (постоянная мощность): Регулировка расхода при изменении давления для поддержания постоянной мощности двигателя, экономия энергии.

- Тип 14 (чувствительность к нагрузке): Автоматическое регулирование расхода в зависимости от нагрузки, обеспечивает минимально необходимый расход для работы исполнительных механизмов.

- Тип 55 (простое двухуровневое регулирование): Переключение между низким давлением/большим расходом и высоким давлением/малым расходом, подходит для устройств с переменными режимами работы.
