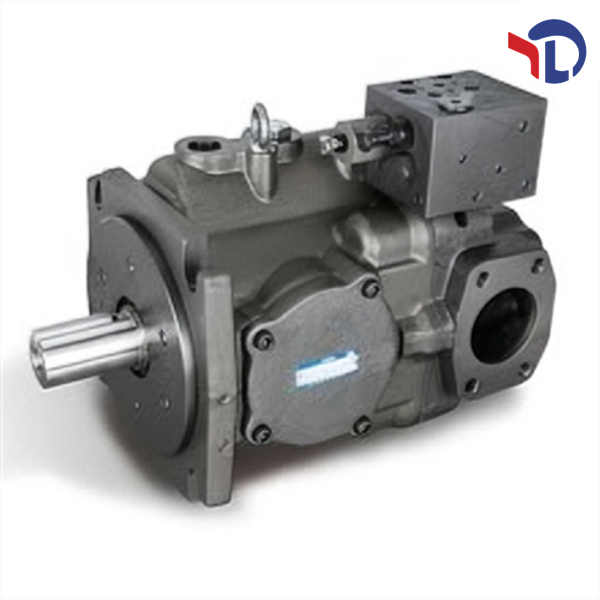

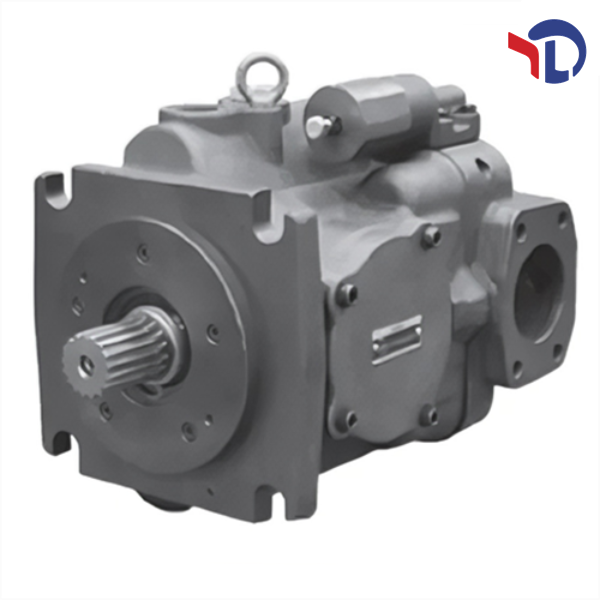

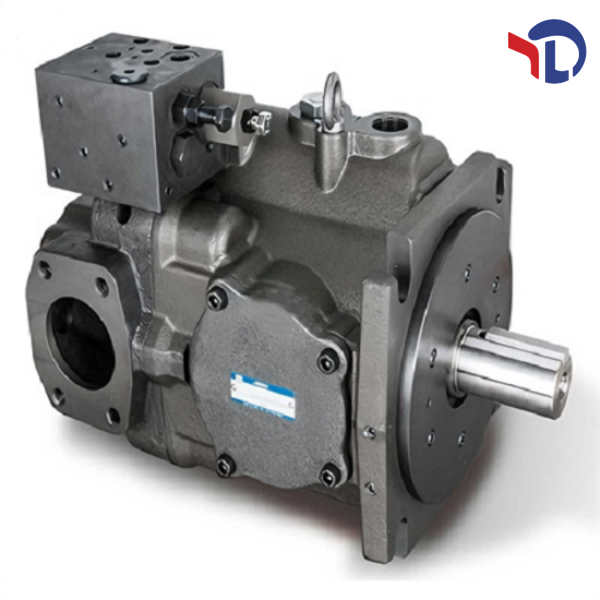

Характеристики высокопрессового переменного плунжерного насоса YUKEN A3HG71-FR01KK-U1D-10

Общая информация

Технические параметры

• Давление:

• Номинальное давление: 31,5 МПа (315 кгс/см²)

• Максимальное рабочее давление: 35 МПа (350 кгс/см²)

• Геометрический расход на оборот: 70,7 см³/об (в рамках серии A3HG, диапазон расходов 16,3 – 180,7 см³/об)

• Рекомендуемый диапазон оборотов вала: 600 – 2300 об/мин (минимальная скорость 600 об/мин, максимальная 2300 об/мин для модели A3HG71)

Параметры монтажа и конструкции

• Тип монтажа: Фланцевый монтаж (соответствует стандартам ISO и SAE) для обеспечения взаимозаменяемости с глобальными моделями.

• Конструктивные особенности:

• Встроенный сквозной привод (through drive) в стандартной комплектации, позволяющий монтаж в тандем (насос на стороне привода и другой насос с равной мощностью на стороне без привода) для увеличения общего расхода.

• Резьбовые соединения: M10 × 18 мм (глубина), 2 места; M12 × 22 мм (глубина), 8 мест.

• Корпус из высокопрочной чугунистой стали, обеспечивающий надежность и низкий уровень шума при работе.

• Материал уплотнений: FKM (фторкаучук) для обеспечения герметичности при различных рабочих условиях.

Операционные параметры

• Диапазон температур эксплуатации: от 0 °C до +60 °C (в пределах указанного диапазона вязкости рабочего масла).

• Требуемая чистота масла: Согласно классу фильтрации SAE Class 4, ISO 16/13, ISO 18/15 мкм (рекомендуемый уровень).

• Тип рабочего масла: Нефтяное масло класса ISO VG 32 или ISO VG 46 (при температуре 50 °C).

• Вязкость рабочего масла: 20 – 400 мм²/с.

• Напряжение всасывания: -0,167 ~ 0,5 кгс/см² (манометрическое давление) при оборотах 600 – 1800 об/мин; 0 ~ 0,5 кгс/см² при оборотах выше 1800 об/мин.
