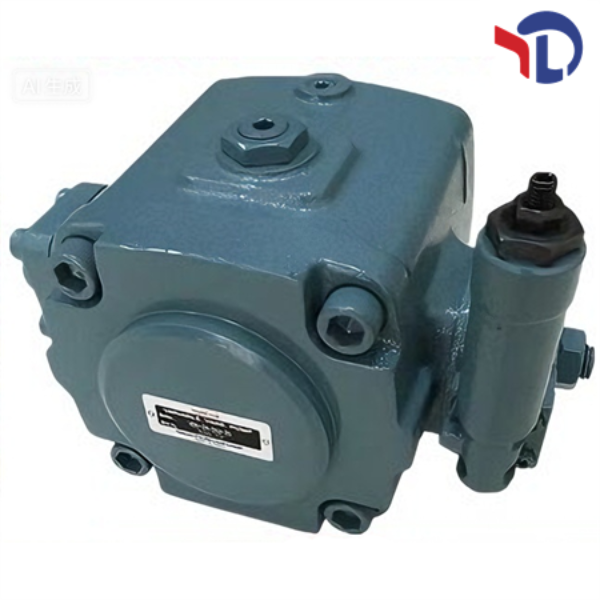

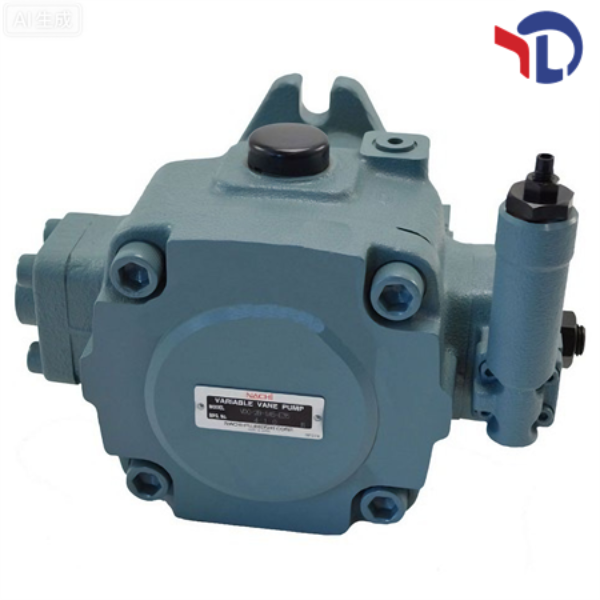

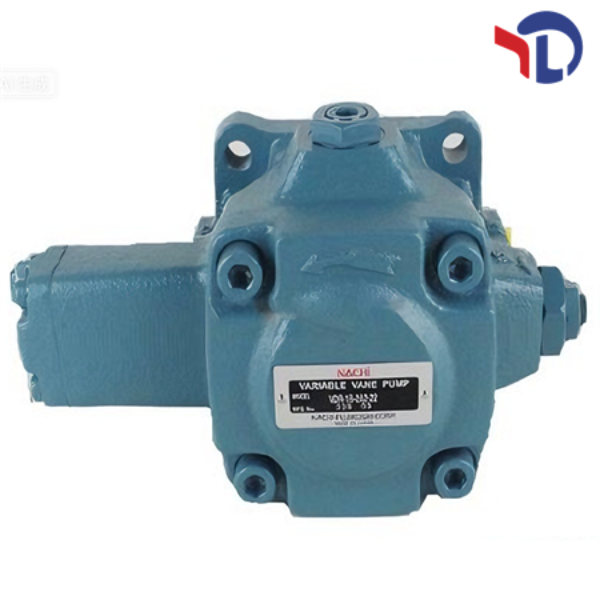

VDC-13A-2A3-1A*20 Двойной насос NACHI
Contact us
Wechat: +86 13728707767
Whats app: +86 13728707767
Tel: +86 755 29874345
Fax: +86 755 27542157
E-mail：hyd-sales2009@outlook.com
I. Разбор обозначения модели
Часть модели | Значение |
VDC | Название серии: высоконапорный переменный лопастной насос |
13 | Комбинация размеров насоса: насос головной стороны размер 3 (VDC-3) + насос валовой стороны размер 1 (VDC-1) |
A | Способ монтажа: постаментный тип (A = постаментный, B = фланцевый) |
2A3 | Параметры насоса головной стороны: размер кольца 2 (40 л/мин при 1800 об/мин) + характеристика расхода A (постоянный расход) + диапазон регулировки давления 3 (2.0–7.0 МПа / 20.4–71.4 кгс/см²) |
1A* | Параметры насоса валовой стороны: размер кольца 1 (30 л/мин при 1800 об/мин) + характеристика расхода A (постоянный расход) + диапазон регулировки давления * (доступен выбор 2/3/4/5) |
20 | Номер проекта: метрические резьбы (E20) |
II. Основные технические характеристики
1. Базовые параметры
Параметр | Насос головной стороны (VDC-3) | Насос валовой стороны (VDC-1) |
Расход на оборот | Размер кольца 2: 27 см³/об | Размер кольца 1: 16.7 см³/об |
Расход без нагрузки | 40 л/мин (1800 об/мин) | 30 л/мин (1800 об/мин) |
Диапазон регулировки давления | 3: 2.0–7.0 МПа (20.4–71.4 кгс/см²) | *: доступен выбор 2/3/4/5 |
Максимальное рабочее давление | 14 МПа (143 кгс/см²) | 14 МПа (143 кгс/см²) |
Допустимое пиковое давление | 21 МПа (214 кгс/см²) | 21 МПа (214 кгс/см²) |
Диапазон оборотов | 800~1800 об/мин | 800~1800 об/мин |
Вес | Тип А (постаментный): 62 кг, Тип В (фланцевый): 48 кг | – |
2. Требования к гидравлическому маслу
Давление ≤7 МПа: Качественное нефтяное гидравлическое масло ISO VG32 (индекс вязкости ≥90)
Давление > 7 МПа: Качественное нефтяное гидравлическое масло ISO VG68 (индекс вязкости ≥90)
Диапазон температур: 15~60 °C (при температуре масла при запуске < 15 °C требуется прогрев)
Контроль загрязнения: не хуже класса NAS10
3. Требования к трубопроводу
Пункт | Характеристики |
Отводной патрубок | Прямое подключение под уровень жидкости в баке, сопротивление ≤0.1 МПа, для двухсекционных насосов требуется отдельное трубопроводное подключение |
Давление всасывания | -0.03~+0.03 МПа |
Фильтр всасывания | 100 мкм (150 меш), на обратном трубопроводе необходимо установить фильтр 25 мкм |
Скорость потока на всасывающем патрубке | ≤2 м/с |
Размер отводного трубопровода | VDC-3: Rc3/8 (DR), VDC-1: Rc1/4 (DR) |
III. Конструкционные особенности
Эффективная и стабильная работа при высоком давлении: Уникальная конструкция регулирования давления + конструкция баланса давления + система трехточечной опоры кольца, максимальное давление 14 МПа
Низкая вибрация и шум: Регулирующий поршень и смещенный поршень используют трехточечную опору, уменьшая вибрацию кольца
Быстрая реакция и высокая точность: Новая конструкция упора устраняет чрезмерное смещение кольца, обеспечивая высокую точность при запуске, остановке и изменении нагрузки
Простота обслуживания: Механизмы регулирования давления и расхода установлены с одной стороны, что упрощает операцию
Малые потери мощности: Потери мощности при полной остановке значительно снижены
IV. Монтаж и настройка
1. Этапы монтажа
Горизонтальный монтаж вала насоса, избегание радиальных/осевых нагрузок
Погрешность соосности вала насоса и вала электродвигателя ≤0.05 мм, угловая ошибка ≤1°
Перед монтажом наполнить насос маслом для обеспечения смазки скользящих поверхностей
Отводной трубопровод напрямую подключить под уровень жидкости в баке, для двухсекционных насосов требуется отдельное трубопроводное подключение
Длина всасывающего трубопровода ≤1 м, внутренний диаметр соответствует требованиям (VDC-3: ≥9.6 мм, VDC-1: ≥7.6 мм)
2. Методы регулирования
Пункт регулирования | Способ |
Регулирование расхода | Ослабить стопорную гайку → вращение по часовой стрелке (вправо): уменьшение расхода
вращение против часовой стрелки (влево): увеличение расхода → затянуть стопорную гайку |
Регулирование давления | Ослабить стопорную гайку → вращение по часовой стрелке (вправо): повышение давления
вращение против часовой стрелки (влево): снижение давления → затянуть стопорную гайку |
Фабричные установки | Расход: максимальный расход
Давление: 3: 3.0 МПа (30.6 кгс/см²) |
3. Первичный запуск
Состояние без нагрузки на выпускной стороне
Повторное кратковременное включение электродвигателя (запуск - остановка) для удаления воздуха
После подтверждения выхода масла осуществить работу без нагрузки не менее 10 минут
Для контуров с трудом удаляемым воздухом необходимо установить воздухоотводный клапан
V. Обслуживание и уход
1. Ежедневный контроль
Мониторинг чистоты гидравлического масла каждые 500 часов (не хуже класса NAS 8)
Регулярный контроль уровня масла, температуры масла, давления и шума
Внимание на изменение цвета масла (белый = попадание пузырей, коричневый = ухудшение качества)
2. Регулярная замена
Валковое уплотнение: рекомендуется заменять раз в 2 года или каждые 8000 часов
Гидравлическое масло: регулярная замена в зависимости от условий эксплуатации (обычно раз в 6 месяцев ~ 1 год)
Фильтры: замена фильтрующих элементов в соответствии с рекомендациями производителя
3. Уплотнительные комплекты
Насос головной стороны (VDC-3): уплотнительный комплект VCBS-103B00
Насос валовой стороны (VDC-1): уплотнительный комплект VCBS-101A00
Валковые уплотнения марки NOK, модели TCN-325211 (VDC-3) и TCV-224211 (VDC-1)
VI. Устранение неисправностей
Проблема | Возможная причина | Способ решения |
Отсутствие выхода расхода | 1. Неправильное направление вращения
2. Утечка воздуха в всасывающий трубопровод
3. Низкий уровень масла
4. Слишком высокая вязкость масла | 1. Подтвердить вращение по часовой стрелке (смотря на вал)
2. Проверить соединения трубопровода
3. Дополнить гидравлическое масло
4. Заменить масло на подходящую по вязкости |
Недостаточное давление | 1. Неправильная регулировка давления
2. Внутренние утечки
3. Плохое всасывание | 1. Перерегулировать давление
2. Проверить уплотнительные элементы
3. Почистить фильтр всасывания |
Избыточный шум | 1. Попадание воздуха в всасывающий трубопровод
2. Загрязнение гидравлического масла
3. Низкая соосность монтажа | 1. Удалить воздух
2. Заменить гидравлическое масло
3. Переустановить с исправлением соосности |
Избыточная температура масла | 1. Избыточное давление
2. Неподходящая вязкость масла
3. Высокое сопротивление отводного трубопровода | 1. Отрегулировать давление до оптимального значения
2. Заменить масло на подходящую по вязкости
3. Проверить отводной трубопровод |
VII. Информация о комплектующих
- Комплект для постаментного монтажа: IHM-45-10 (подходит для VDC-3 и VDC-13A)
Болты: TB-16×40 (2 шт.)
Шайбы: WP-16 (2 шт.)
Вес: 13.5 кг
Рекомендуемый дистанционный регулирующий клапан: ZR-T02-*-5895* (используется при дистанционном управлении)
Модель подложки: выбирается в зависимости от мощности электродвигателя, подробности см. на страницах B-17, B-18.
