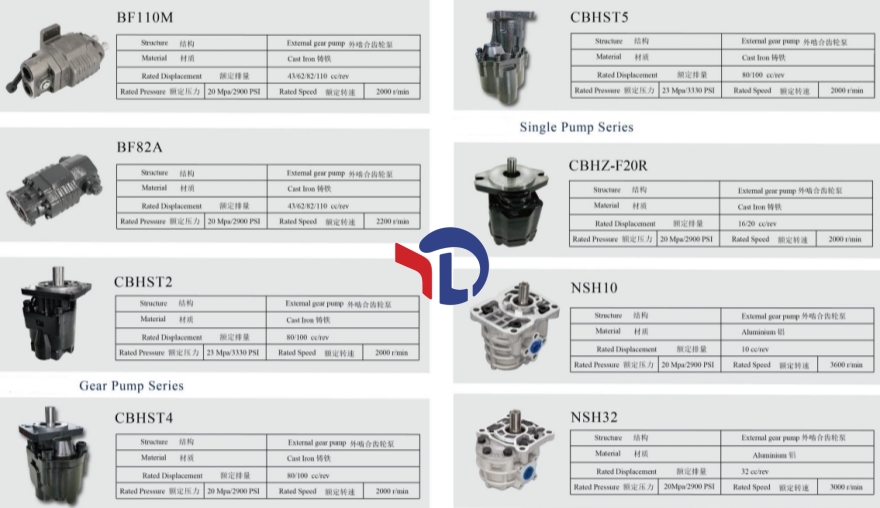

Шестеренчатый насос серии BF110M

Шестеренные насосы серии BF110M – техническое описание

1. Общее описание

Шестеренные насосы серии BF110M относятся к объемным насосам внешнего зацепления , предназначенным для транспортировки жидкостей без твердых частиц и волокон, таких как нефтепродукты, промышленные масла, дизельное топливо и другие жидкости с аналогичными характеристиками. Данные насосы отличаются компактным моноблочным конструктивным решением, высокой надежностью и тихим ходом, что делает их подходящими для использования в промышленных установках, энергетических объектах, а также в системах топливопитания и смазки .

Насосы серии BF110M имеют самовсасывающие свойства, благодаря чему могут работать при пустом заполнении рабочей камеры, создавая вакуум в всасывающем трубопроводе. Интегрированный регулируемый напорный клапан в корпусе насоса позволяет гибко регулировать рабочее давление в диапазоне эксплуатационных возможностей .

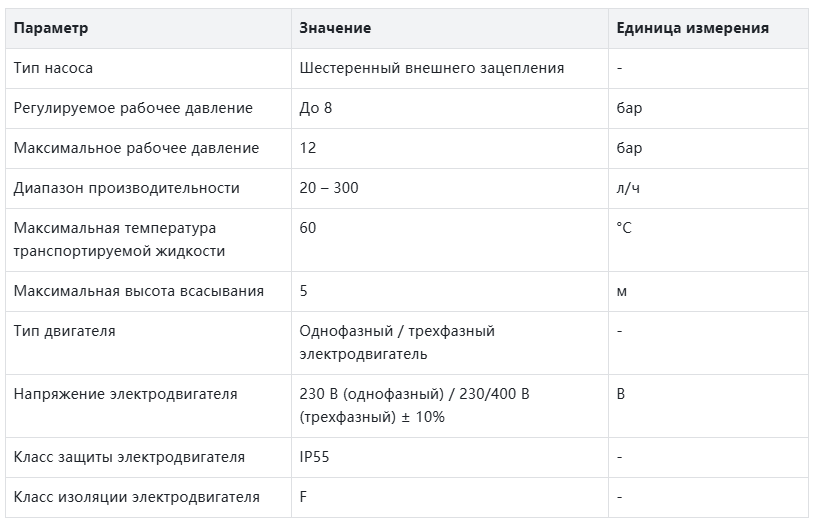

2. Основные технические параметры

Примечание: Конкретные параметры могут отличаться в зависимости от модификации насоса. Подробные данные уточняйте в договоре поставки или технической документации к конкретному изделию.

3. Конструктивные особенности

- Корпус насоса: Изготовлен из чугуна GG-25, обеспечивающего высокую прочность и устойчивость к механическим нагрузкам и коррозии . Конструкция без рубашки (по умолчанию) с возможностью оснащения рубашкой по запросу.

- Шестеренки: Изготовлены из легированной стали с термической обработкой, что гарантирует высокую износостойкость и долговечность. Особый дизайн шестеренок обеспечивает тихое функционирование и высокую объемную эффективность .

- Валовое соединение: Моноблочное исполнение с общим валом электродвигателя и насоса, исключающее потерю мощности при передаче вращения. Вал изготовлен из стали F-114 с высокой прочностью на износ .

- Уплотнения: Используются уплотнения типа唇部 по стандарту DIN 6370 из резины NBR, обеспечивающие надежную герметизацию и устойчивость к нефтепродуктам .

- Подшипники: Крепкие шарикоподшипники с защитой и пожизненной смазкой (тип 2RS), обеспечивающие длительный срок службы без дополнительного обслуживания.

- Регулируемый клапан: Встроенный напорный клапан позволяет регулировать рабочее давление насоса без использования дополнительного оборудования, предохраняя систему от перегрузки.

4. Условия эксплуатации

Насосы серии BF110M предназначены для работы в следующих условиях:

- Температура окружающей среды: от -10 °C до +40 °C

- Вязкость транспортируемой жидкости: не более 5×10⁻¹ м²/с

- Транспортируемые жидкости: без твердых частиц (крупность не более 0,1 мм) и волокон, неагрессивные к материалам корпуса и уплотнений

- Уровень вибрации: соответствует требованиям ГОСТ 29531

- Уровень шума: не более 75 дБ(A) при номинальной нагрузке

5. Безопасные правила эксплуатации

1. Перед запуском насоса проверьте герметизацию соединений трубопроводов и исправность электрооборудования.

2. Запуск насоса допускается только при заполненной рабочей камере жидкостью (при первом запуске или после длительного простоя).

3. Не регулируйте рабочее давление выше максимального значения, указанного в технических параметрах, чтобы избежать повреждения насоса и системы.

4. При транспортировке агрессивных или горячих жидкостей убедитесь в совместимости материала уплотнений с транспортируемым средством.

5. Ремонт и техническое обслуживание насоса должны проводиться только после отключения электроснабжения и сброса давления в системе.

6. Техническое обслуживание

Регулярное техническое обслуживание обеспечивает стабильную работу насоса и увеличивает его срок службы:

- Проверка уровня и качества смазки подшипников ежемесячно.

- Осмотр уплотнений на предмет повреждений и утечек каждые 6 месяцев; замена уплотнений при необходимости.

- Чистка фильтров всасывающего трубопровода ежемесячно, чтобы предотвратить попадание твердых частиц в рабочую камеру.

- Полная диагностика насоса и электродвигателя ежегодно, включая проверку износа шестеренок и вала.

7. Источники нормативных документов

- ГОСТ 17398-72. Шестеренные насосы. Общие технические условия .

- ГОСТ 29531-2013. Насосы. Методы измерения и оценки вибрации .

- ISO 10438. Нефтяная, нефтехимическая и газовая промышленность – Системы смазки, уплотнения валов и управляющие масляные системы .
