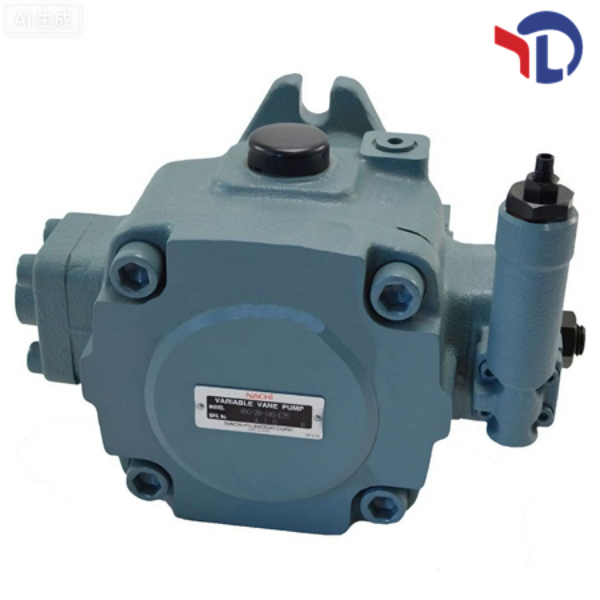

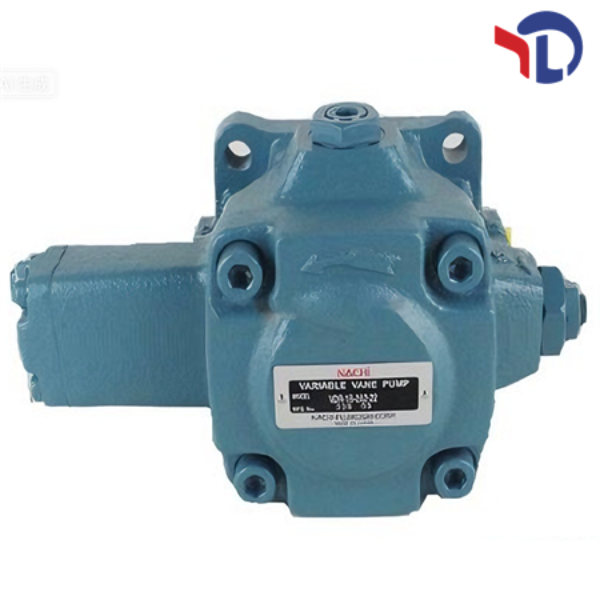

VDC-13A(B）-1A5-1A*20 Двойной насос NACHI

 НACHI двойной насос VDC-13A(B)-1A5-1A*20 — Технические характеристики (на русском языке)

 Основные параметры

| Параметр | Значение | Единица измерения |

|----------|----------|-------------------|

| Тип насоса | Высоконапорный переменный объемный лопастной насос (двойной) | — |

| Модель | VDC-13A(B)-1A5-1A*20 | — |

| Производитель | NACHI (Фудзикоши) | Япония |

| Объемный расход (номинальный) | 30 (для насоса 1A5) л/мин | Литры в минуту |

| Общий номинальный расход | 30–40 л/мин | Литры в минуту |

| Номинальное рабочее давление | 7,0 (71,4 кгс/см²) | Мегапаскаль (кгс/см²) |

| Максимальное пиковое давление | 14,0 (143 кгс/см²) | Мегапаскаль (кгс/см²) |

| Диапазон частот вращения | 800–1800 | Об/мин |

| Диапазон регулировки давления | 2,0–7,0 (20,4–71,4 кгс/см²) | Мегапаскаль (кгс/см²) |

| Установочный тип | A (напрямую монтируемый) / B (фланцевый) | — |

| Управление | Переменный объем с компенсацией давления | — |

| Материал корпуса | Чугун/сталь | — |

| Рабочая жидкость | Гидравлическое масло (минеральное, огнестойкое) | — |

| Температура рабочей жидкости | 10–60 °C | Градусы Цельсия |

| Вес (приблизительный) | 25–33 | Килограмм |

 Ключевые особенности

1. **Высоконапорная работа**: Уникальный механизм управления давлением и балансировки давления, а также оригинальная 3-точечная опора кольца значительно улучшают производительность при высоком давлении (до 14 МПа).

2. **Низкая вибрация и шум**: Конструкция с 3-точечной опорой пISTОНА управления и смещающего пИСТОНА минимизирует вибрацию кольца, обеспечивая тихую работу (шум до 58 дБ(A) при 1500 об/мин).

3. **Высокая точность и отзывчивость**: Новый механизм стопора кольца исключает чрезмерное смещение кольца, улучшая отзывчивость при запуске, остановке и изменении нагрузки.

4. **Эффективность**: Минимизированные потери мощности, особенно при полном отключении, снижают энергопотребление.

5. **Простота обслуживания**: Механизмы регулировки давления и расхода расположены на одной стороне корпуса, упрощая техническое обслуживание.

 Расшифровка маркировки модели

- **VDC**: Серия высоконапорных переменных объемных лопастных насосов NACHI

- **13**: Размер корпуса (тип 13)

- **A(B)**: Тип установки (A – напрямую, B – фланцевый)

- **1A5**: Параметры первого насоса (объем 1A5, тип управления A)

- **1A***: Параметры второго насоса (объем 1A, тип управления A)

- **20**: Стандарт исполнения (код типа соединения и исполнения)
