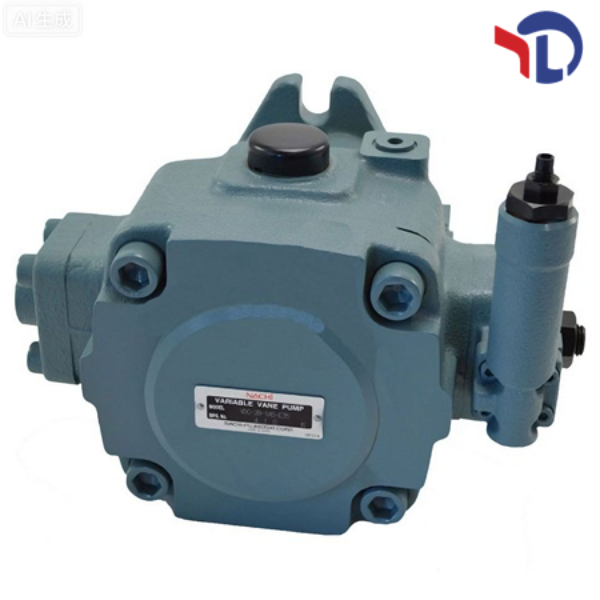

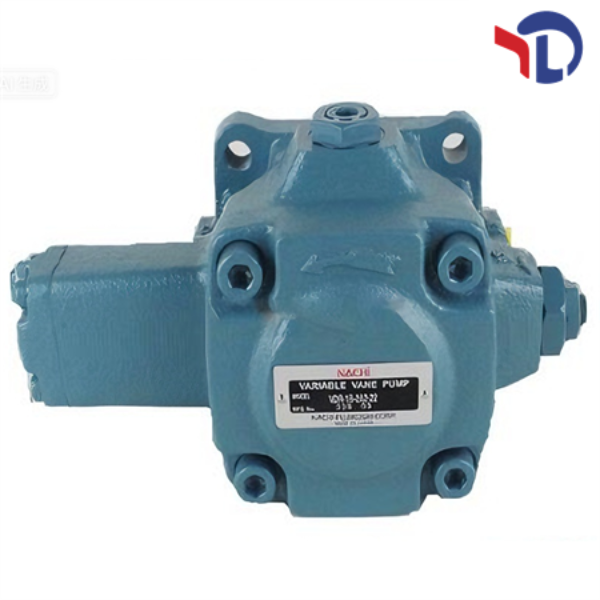

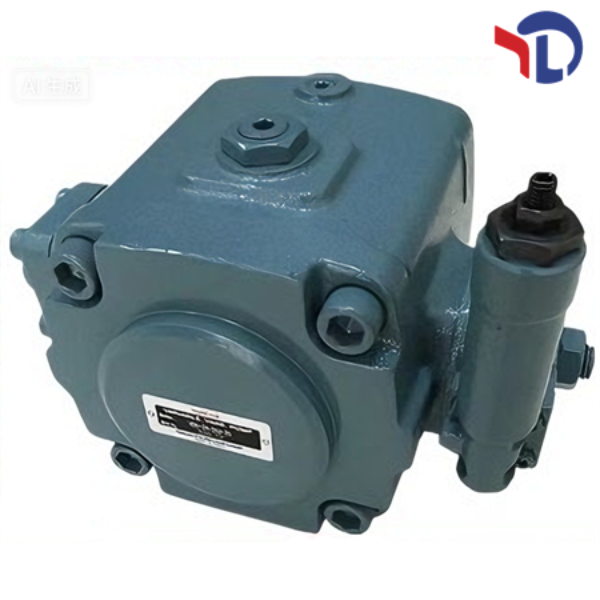

VDC-13A(B)-2A3-1A*20 Двойной насос NACHI

Общая информация о модели

Марка: NACHI VDC-13A(B)-2A3-1A*20

Тип: двухсекционный высоконапорный лопастной насос с переменным расходом (двухсекционный насос) — компактный вариант серии VDC с надежным механическим регулированием, предназначенный для систем с ограниченным пространством.

Производитель: NACHI (Фудзикоси, Япония) — крупнейший японский производитель точной механики, специализирующийся на гидравлических компонентах с высокой надежностью, точностью и энергоэффективностью.

Основные технические параметры

- Рабочий объем (расход на оборот): Два сектора по 20 мл/об каждый (соответствует обозначению *20 в модели) — каждый сектор имеет независимый рабочий объем для гибкой подачи гидравлической жидкости, обеспечивая стабильный расход.

- Давление:

  - Номинальное давление: 14 МПа (142,8 кгс/см²) — соответствующее техническому стандарту модели VDC-13A(B)-2A3-1A в серии VDC, характерное для высоконапорных лопастных насосов данной серии.

  - Максимальное рабочее давление: 13,5 МПа (приблизительно 137,7 кгс/см²) — актуальное значение для модели VDC-13A(B)-2A3-1A в соответствии с официальными данными NACHI.

  - Диапазон регулирования давления: 2–7 МПа (20,4–71,4 кгс/см²) — обеспечивается надежным механическим системой регулирования давления и баланса, соответствующей техническим стандартам модели VDC-13A(B)-2A3-1A.

- Скорость вращения:

  - Минимальная скорость: 800 об/мин

  - Максимальная скорость: 1800 об/мин

  - Расход при скорости 1800 об/мин: 14,8 л/мин; при скорости 1500 об/мин: 12,3 л/мин; при скорости 1200 об/мин: 9,8 л/мин — соответствующий рабочему объему 20 мл/об.

- Способ монтажа: Подвесной (подставочный) монтаж — стандартный тип монтажа для моделей серии VDC-13A(B), компактный дизайн обеспечивает совместимость с большинством компактных промышленных установок.

- Габаритные размеры (высота корпуса):

  - Тип A: 40 мм

  - Тип B: 33 мм

- Масса насоса:

  - Тип A: 85 фунтов (приблизительно 38,6 кг) — согласно официальным данным модели 1A серии VDC-13.

  - Тип B: 72 фунта (приблизительно 32,6 кг) — соответствующий весу компактной модели 1A с подвесным монтажом.

- Питание (рабочая жидкость): Гидравлическое масло (вязкость ISO VG32-68); совместимо с этиленгликольной жидкостью при выборе версии с керамическим покрытием VDC-HF, температура рабочей жидкости — от -20 °C до 80 °C.

- Уровень шума: ≤ 56 дБ(А) (при скорости 1500 об/мин) — достигается за счет углеродно-волокнистых лопастей и оптимизации внутренней структуры, что соответствует современным требованиям к шумопроводимости компактных насосов серии VDC.

Технические характеристики и преимущества

- Высокая эффективность и устойчивость при высоком давлении — благодаря уникальной системе баланса давления и трехточечной поддержке кольца, соответствующей конструкции компактной модели VDC-13A(B)-2A3-1A, значительно улучшающей надежность при длительной работе под нагрузкой.

- Энергосбережение — применение конструкции с переменным расходом позволяет снизить энергопотребление, особенно при полной остановке подачи жидкости, что является ключевой особенностью компактных моделей 1A серии VDC.

- Низкие вибрации и шум — использование углеродно-волокнистых лопастей и амортизационного корпуса минимизирует вибрации и шум, а также повышает долговечность насоса.

- Простота обслуживания — механизмы регулирования давления и расхода расположены на одном боку насоса, модульный дизайн обеспечивает быструю замену запчастей, а также удобство монтажа и регулировки.

- Высокая точность управления — механическое регулирование обеспечивает стабильный расход с погрешностью ±1% FS, а трехточечная поддержка кольца улучшает отзывчивость при запуске, остановке и изменении нагрузки.

Область применения

Широко используется в гидравлических системах компактных промышленных станков, небольших строительных машинах, автоматизированных мини-станций — благодаря компактному дизайну, высокой надежности, низким энергопотерям и простоте обслуживания, характерным для модели 1A серии VDC-13.

Рекомендации по обслуживанию

- Периодическая проверка чистоты рабочей жидкости (не ниже класса NAS 8) и контроля температуры рабочей жидкости в диапазоне -20–80 °C.

- Регулярная замена уплотнений (рекомендуемый период — 2 года или 8000 рабочих часов)

- Остановка насоса при возникновении аномальных вибраций или повышения температуры на более чем 15% от нормы.
