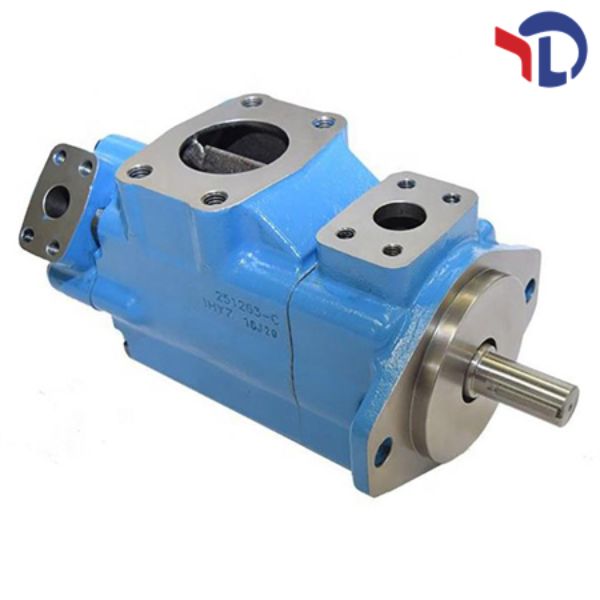

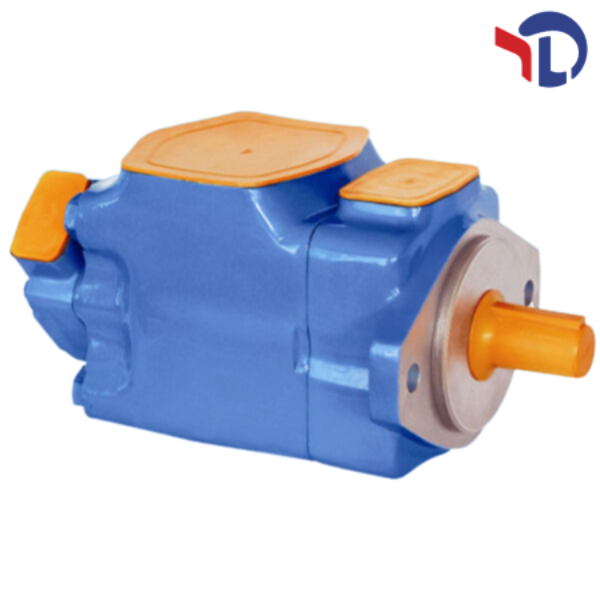

Модельное обозначение двойного лопастного насоса Vickers 4535V60A3811DC22R

1. Общее определение модели

4535V60A3811DC22R — это модельное обозначение двухступенчатого (двойного) лопастного насоса торговой марки Vickers (производитель гидравлического оборудования из США). Данная модель относится к серии V (старая классификация Vickers) с улучшенными характеристиками, предназначенного для высоконапорных гидравлических систем промышленного оборудования.

2. Расшифровка отдельных элементов модели

Элемент модели	Значение на русском языке	Детальное описание
4535	Размерный код корпуса двойного насоса	Указывает на стандартные монтажные размеры и геометрию корпуса двойного насоса. Числа 45 и 35 соответствуют условным диаметральным размерам первой (большой) и второй (малой) ступеней насоса соответственно, что определяет его габариты и посадочные характеристики в гидравлических узлах.
V	Серийный индекс модели Vickers	Обозначает принадлежность насоса к классической серии V лопастных насосов Vickers. Эта серия характеризуется высокой надежностью, устойчивостью к перепадам давления и широким диапазоном рабочих параметров (в отличие от модернизированной серии VQ).
60	Объемный расход первой ступени (большого насоса)	Указывает номинальный объемный расход первой (большой) ступени насоса — 60 см³/оборот (кубических сантиметров на один оборот вала). Это основной рабочий расход насоса при высоком давлении.
A	Конструктивный код первой ступени	Определяет ключевые конструктивные параметры первой ступени: <br> - Тип расположения входных/выходных гидравлических патрубков; <br> - Направление вращения вала (дополнительно уточнено последней буквой R); <br> - Конструкция монтажного подшипника и корпуса лопастной камеры.
38	Объемный расход второй ступени (малого насоса)	Указывает номинальный объемный расход второй (малой) ступени насоса — 38 см³/оборот. Данная ступень работает при низком давлении и обеспечивает дополнительный расход для систем с потребностью в высоком потоке гидравлической жидкости (например, при быстром ходе исполнительных органов).
1	Код типа уплотнения вала	Обозначает стандартный тип уплотнения вала насоса — механическое уплотнение с масляным смазкой (стандарт для серии V Vickers). Обеспечивает герметичность корпуса при высоких давлениях до 21 МПа и предотвращает утечку гидравлической жидкости.
1	Дополнительный конструктивный код	Указывает на специфические параметры второй ступени насоса: <br> - Тип монтажа патрубков; <br> - Модификация лопастной камеры для снижения пульсации потока; <br> - Стандартное исполнение крепежных элементов корпуса.
DC	Код защиты от коррозии и покрытия	Обозначает тип защитного покрытия корпуса насоса — дуплексное хромирование/эпоксидное покрытие (Dual Coating). Это покрытие обеспечивает повышенную устойчивость к коррозии, агрессивным средам и механическим повреждениям, расширяя область применения насоса (в том числе для систем с влажным или загрязненным окружением).
22	Специальная конструктивная отметка	Указывает на дополнительные особенности исполнения: <br> - Размер и расположение монтажных отверстий для крепления корпуса; <br> - Тир поворотного патрубка (возможность поворота на 22° относительно базового положения); <br> - Стандартная комплектация фильтров в гидравлической системе.
R	Направление вращения вала	Обозначает правое направление вращения вала при виде на выходной конец вала. Для левого направления вращения использовалась бы буква L (в данной модели оно отсутствует).

3. Дополнительные технические характеристики (на русском)

Рабочее давление: Максимальное рабочее давление до 21 МПа (210 бар), пиковое — до 25 МПа. Подходит для тяжелонагруженных гидравлических систем (промышленные станки, гидроприводы строительных машин, гидростанции).
Диапазон скоростей вала: 600–1800 об/мин, оптимальная working скорость — 1200–1500 об/мин (обеспечивает баланс между производительностью и ресурсом).
Особенности конструкции: Двухступенчатая схема работы позволяет оптимизировать энергопотребление: большая ступень (60 см³/оборот) обеспечивает высокое давление для основного рабочего хода, малая ступень (38 см³/оборот) — дополнительный расход для быстрого хода, снижая энергозатраты в режимах низкой нагрузки.
Сопутствующие преимущества: Низкий уровень шума и вибрации (благодаря улучшенной конструкции лопастей и камеры смешивания), высокая устойчивость к cavитации (пузырьковой коррозии) и долгий ресурс работы при регулярном техническом обслуживании.
