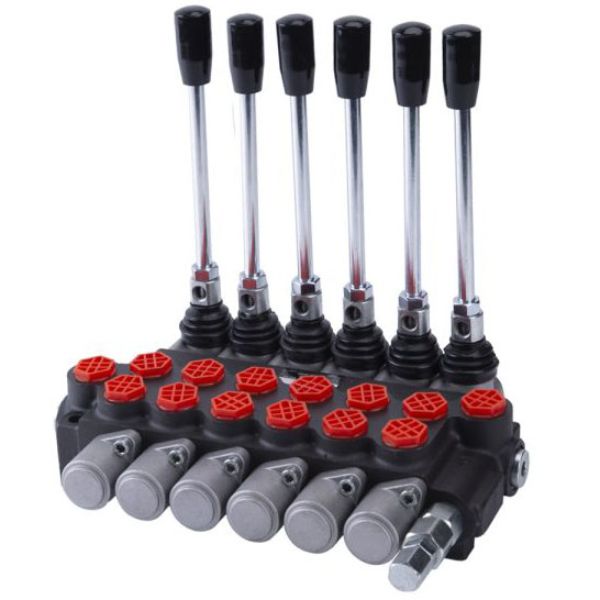

HSP50 Многоходовой реверсивный клапан

Многоходовой реверсивный клапан серии HSP50

1. Основные параметры и функции

Многоходовой регулирующий клапан серии HSP50 - это встроенный многоходовой регулирующий клапан среднего и высокого

давления с номинальным расходом 50 л/мин и максимальным рабочим давлением 31,5 МПа (315 бар). Он подходит для управления

направлением и потоком нескольких гидравлических приводов (таких как цилиндры и двигатели).

Основные параметры：

Номинальный расход: 50 л/мин (около 13,2GPM)

Максимальное давление: порт P (для подачи масла) 315 бар, порт T (для возврата масла) 50 бар, порт A/B (рабочий порт) 300 бар

Количество катушек: 1-7 (в зависимости от требований к применению)

Рабочая температура: -20℃ ~ +80 ℃

Применимая среда: Гидравлическое масло (вязкость 17-43cSt)

Материал: чугун / литая сталь

Способ соединения: трубчатое или пластинчатое соединение

2. Конструктивные характеристики и принцип работы

1. Структурный состав

Корпус клапана в сборе: он состоит из корпуса для впуска масла, множества реверсивных корпусов и корпуса для

возврата масла и имеет цельную или фрагментированную конструкцию.

Сердечник клапана: управляет направлением потока масла,

на выбор предлагается множество функций золотникового клапана (A, O, P, Y и т.д.).

Механизм управления: рычаг ручного управления, электромагнитное управление или электрогидравлическое управление

Вспомогательные компоненты: встроенный предохранительный клапан (регулирующий давление в системе),

обратный клапан (предотвращающий обратный поток масла), клапан перегрузки (система защиты).

2. Принцип работы

С помощью механизма управления работой сердечник клапана перемещается в корпусе клапана, состояние соединения масляного

канала изменяется, и привод перемещается вперед, назад или останавливается.Используя параллельную или последовательную

схему подачи масла, можно управлять несколькими приводами одновременно или независимо друг от друга,

что позволяет строительной технике выполнять многоцелевое взаимодействие.

3. область применения

Строительная техника: небольшие экскаваторы, погрузчики, бульдозеры, дорожные катки

Сельскохозяйственная техника: тракторы, комбайны, сеялки, силосоуборочные машины

Подъем и транспортировка: небольшие краны, вилочные погрузчики, лебедки, портовое оборудование

Специальные транспортные средства: санитарные машины, пожарные машины, самосвалы для воздушных работ, мусороуборочные машины

Промышленное оборудование: гидравлические рабочие станции, автоматизированные производственные линии, прессы
