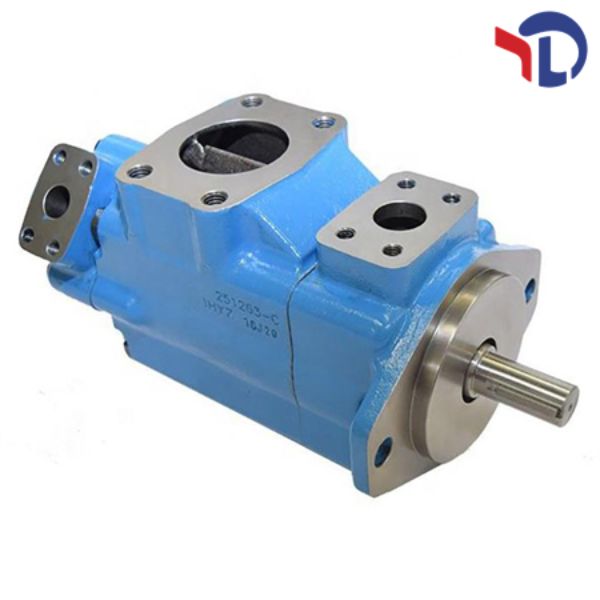

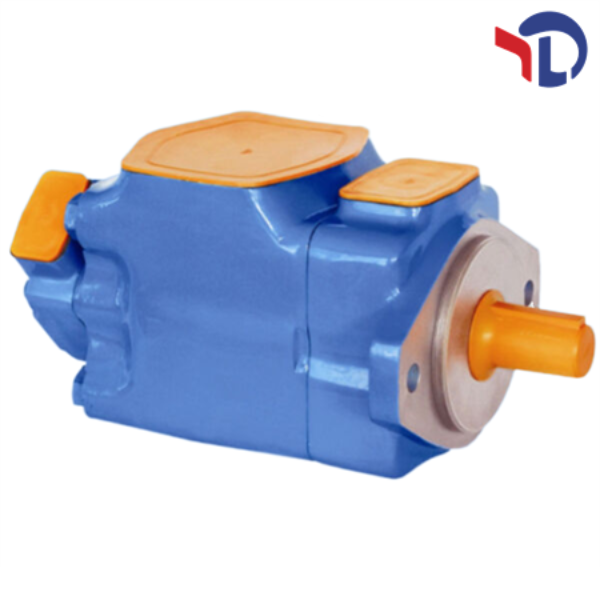

Описание модели двухсекционного лопастного насоса Vickers 4525V45A121AA22R

Насос Vickers 4525V45A121AA22R относится к серии двухсекционных лопастных насосов с фиксированным объемом выдачи, разработанных компанией Vickers (в настоящее время входит в состав Danfoss Fluid Power). Данная модель сочетает в себе компактность, высокую надежность и низкий уровень шума, широко применяется в гидравлических системах тяжелого промышленного оборудования и мобильных машин.

Ниже представлено детальное разъяснение каждого элемента обозначения модели 4525V45A121AA22R, соответствующее стандартной классификации насосов Vickers:

1. 4525V — Базовый номер модели (основные характеристики конструкции)

Этот элемент кодифицирует тип и конструкцию двухсекционного насоса:

45: Обозначение первой секции (большего насоса) серии 45V — это лопастной насос с внутренней лопастной системой, предназначенный для работы при высоких рабочих давлениях и объемах выдачи.
25: Обозначение второй секции (меньшего насоса) серии 25V — компактная лопастная секция, совмещающаяся с первой в едином корпусе для обеспечения двух независимых гидравлических контуров или увеличения общего объема выдачи.
V: Символ серии насосов Vickers — это обозначение стандартной линейки лопастных насосов с фиксированным объемом, характеризующихся балансированной конструкцией лопастей, что обеспечивает низкий износ и высокую эффективность容积metriczną效率 (более 90%).

2. 45 — Код объема выдачи первой секции (большего насоса)

Число «45» соответствует номинальному объему выдачи первой (большей) секции насоса. Для серии 45V данный код означает, что объем выдачи насоса составляет примерно 73.7 см³/оборот (согласно стандартной таблице размеров серии Vickers для кодов объемов выдачи). Этот параметр определяет максимальный объем гидравлической жидкости, который может выдать насос за один оборот вала.

3. A — Тип выходного вала

Буква «A» обозначает стандартный тип выходного вала насоса — вал с прямым шлицом (straight key), который соответствует стандарту SAE. Такой тип вала обеспечивает надежное соединение с приводом (например, электродвигателем) через муфту, прост в монтаже и обслуживании.

4. 12 — Код объема выдачи второй секции (меньшего насоса) и типа монтажа

Этот двузначный код сочетает два параметра:

Первая цифра «1»: Тип монтажа насоса — стандартный монтаж по фланцу SAE (2-болтовый фланец), который является наиболее распространенным типом монтажа для гидравлических насосов данной серии. Фланцевый монтаж обеспечивает компактность и стабильность работы насоса при высоких нагрузках.
Вторая цифра «2»: Код объема выдачи второй (меньшей) секции насоса серии 25V. Для данной модели код «2» соответствует номинальному объему выдачи примерно 32.8 см³/оборот (согласно стандартной классификации Vickers для серии 25V).

5. 1 — Тип управления (стандартный)

Число «1» обозначает стандартный тип управления насосом — без дополнительных устройств регулирования (например, релефных клапанов или регулирующих механизмов). Насос работает в режиме фиксированного объема выдачи, что подходит для систем, где не требуется изменение давления или объема жидкости в процессе работы.

6. AA — Тип соединения патрубков (входных и выходных)

Две буквы «AA» кодифицируют стандартный тип фланцевых соединений для входных и выходных патрубков насоса. Данное соединение соответствует стандарту SAE, обеспечивает герметичность и удобство монтажа гидравлических трубопроводов. Патрубки расположены в стандартном положении (выходной патрубок противоположен входному), что упрощает интеграцию насоса в гидравлическую систему.

7. 22 — Номер проекта (серийный номер конструкции)

Двузначный номер «22» обозначает конкретный вариант конструкции насоса, включая материалы изготовления уплотнений (в стандартном варианте — уплотнения из буна-Н), размеры фланцев и другие детали конструкции. Этот номер используется для идентификации конкретной модификации в рамках серии 4525V, а также для подбора запасных частей и обслуживания.

8. R — Направление вращения вала

Буква «R» указывает на направление вращения вала насоса — по часовой стрелке (при просмотре на выходной конец вала). Это стандартное направление вращения для большинства модификаций насосов Vickers, однако при необходимости можно изменить направление путем перекомпоновки внутренних деталей насоса.

Основные технические характеристики (дополнительно)

Насос Vickers 4525V45A121AA22R имеет следующие ключевые технические параметры (по данным серии 4525V):

Максимальное рабочее давление: до 204 бар (3000 psi);
Уровень шума: до 62 дБ (при номинальной скорости вращения);
Совместимость с гидравлическими жидкостями: нефтяные масла, синтетические огнестойкие жидкости (например, вода-гликольные растворы, фосфатные эфиры);
Тип уплотнений: стандартные уплотнения из буна-Н (для стандартных условий эксплуатации);
Скорость вращения вала: от 600 до 1800 об/мин (в зависимости от нагрузки и типа привода).

Данная модель широко используется в гидравлических системах прессов, станков с ЧПУ, металлургического оборудования, станков для обработки пластмасс и других промышленных установок, где требуется компактный и надежный источник гидравлического давления с двумя независимыми секциями.
