Параметры лопастных насосов Vickers 25VQ14A1C22R и 25VQH14A1C22R

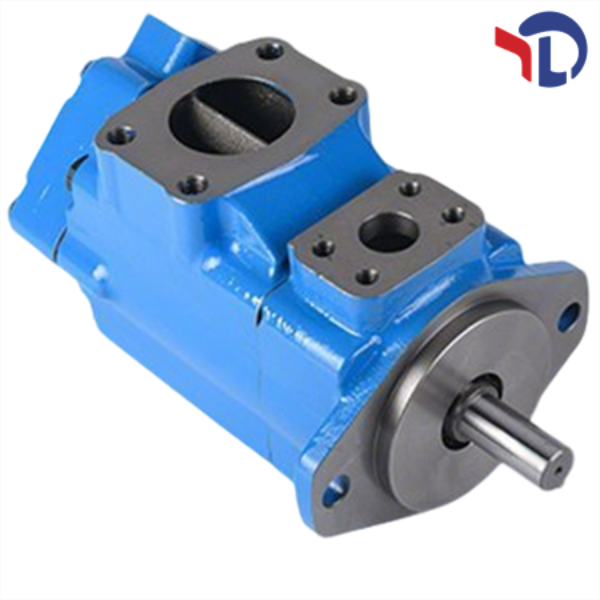

Лопастной насос Vickers 25VQ14A1C22R

• Тип: Фиксированный расход, гидростатически сбалансированный, вставной картридж (10 лопастей)

• Геометрический объем: 45 см³/об (14 галлонов/мин при 1200 об/мин)

• Максимальное рабочее давление: 21 МПа (210 бар, 3000 psi)

• Максимальная скорость вращения: 2700 об/мин (номинальная 1200–1800 об/мин)

• Фланец монтажа: SAE 4‑болтовый (стандарт VQ)

• Вал: Прямой шпонковый, диаметр 7/8" (22,2 мм), длина направляющей 2,32" (59 мм), шпон 3/16" (4,8 мм)

• Положение патрубков: Вход и выход соосны (по стороне крышки насоса)

• Соединения патрубков: SAE Code 61 (вход #24, выход #16)

• Направление вращения: По часовой стрелке (по умолчанию, обозначение R)

• Материал корпуса: Чугун

• Вес: Примерно 15 кг (33 фунта)

• Особенности: Автоматическая компенсация зазоров боковых пластин, низкий уровень шума, удобный ремонт без демонтажа с установки

Лопастной насос Vickers 25VQH14A1C22R

• Тип: Улучшенная версия VQ, фиксированный расход, вставной картридж (10 лопастей)

• Геометрический объем: 45 см³/об (совпадает с VQ‑версией)

• Максимальное рабочее давление: 24,1 МПа (3500 psi, непрерывное); пиковое до 27,6 МПа (4000 psi)

• Максимальная скорость вращения: 2700 об/мин (номинальная 1200–1800 об/мин)

• Фланец монтажа: SAE 4‑болтовый (размеры совпадают с VQ, заменяемый)

• Вал: Прямой шпонковый, диаметр 7/8" (22,2 мм)

• Положение патрубков: Соосное расположение входа и выхода

• Соединения патрубков: SAE Code 61

• Направление вращения: По часовой стрелке (R)

• Материал корпуса: Высокопрочный ковкий чугун (для повышенной прочности)

• Улучшения: Переработанная конструкция ротора (снижение утечек, повышение жесткости), повышенная эффективность и ресурс при высоких давлениях

• Вес: Примерно 15,5 кг (34 фунта)
