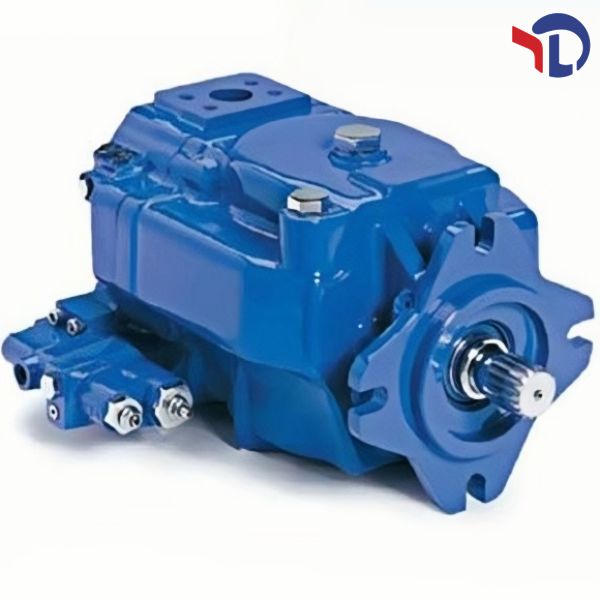

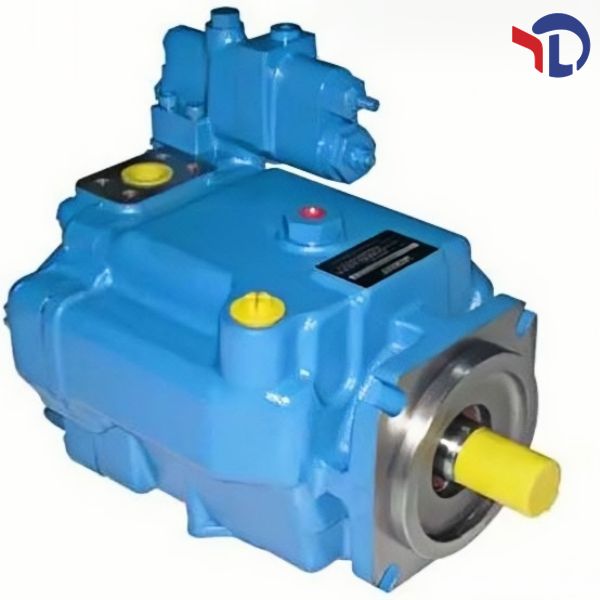

Инструкция по эксплуатации переменного плунжерного насоса Vickers PVH098R01AJ70A250000001001AB010A

1. Общие сведения

1.1 Назначение и область применения

1.2 Основные характеристики конструкции

• Корпус насоса — изготовлен из высококачественного стали, обеспечивает прочность и герметичность при работе под высоким давлением;

• Ротор с плунжерами — обеспечивает формирование рабочего объема и подачу гидравлической жидкости;

• Распределительный диск — отвечает за правильное распределение гидравлической жидкости между всасывающим и нагнетающим каналами;

• Регулирующий механизм — позволяет изменять производительность насоса путем регулирования угла наклона ротора;

• Система уплотнений — предотвращает утечку гидравлической жидкости из корпуса насоса;

• Подшипники — обеспечивают плавное вращение ротора и снижают трение.

2. Технические параметры

3. Установка

3.1 Предварительные подготовки

• Проверить комплектность насоса и всех сопутствующих деталей (шланги, соединения, крепежные элементы) на наличие повреждений, царапин или дефектов;

• Очистить установочное место от грязи, пыли и других загрязнений, чтобы предотвратить попадание посторонних предметов в гидравлическую систему;

• Проверить соответствие технических параметров насоса требованиям гидравлической системы (давление, производительность, скорость вращения);

• Подготовить необходимые инструменты для установки и монтажа.

3.2 Процедура установки

1. Установить насос на установочную платформу или подшипник, обеспечить надежное крепление с использованием болтов соответствующего размера. Крепежные элементы должны быть затянуты с требуемым усилием, чтобы предотвратить вибрации во время работы;

2. Соединить насос с двигателем с помощью соединительного вала или фланца. При соединении обеспечить соосность валов (погрешность не более 0,1 мм на метр длины вала), чтобы избежать перегрузки подшипников и износа деталей;

3. Соединить всасывающие и нагнетающие шланги с насосом. Присоединения должны быть герметичными, использовать уплотнительные прокладки соответствующего типа. Всасывающий шланг должен быть коротким и прямым, чтобы минимизировать падение давления на всасывании;

4. Проверить правильность подключения шлангов: всасывающий канал — к резервуару с гидравлической жидкостью, нагнетающий канал — к гидравлической системе;

5. Перед запуском насоса заполнить его гидравлической жидкостью через заливной люк,直到 полного заполнения. Это предотвращает сухой ход и износ плунжеров и распределительного диска);

6. Проверить направление вращения насоса (соответствует стрелке, нанесенной на корпусе насоса). Неправильное направление вращения может привести к повреждению насоса;

7. Проверить все соединения на наличие утечек, осмотреть корпус насоса на предмет внешних повреждений.

4. Эксплуатация

4.1 Запуск насоса

1. Включить двигатель, установить скорость вращения насоса на 10-20% от номинальной;

2. Открыть все клапаны гидравлической системы для выпуска воздуха. Продолжать запуск до полного удаления воздуха (отсутствие пульсаций и шумов);

3. Постепенно увеличить скорость вращения до номинальной и давление до рабочего значения, контролируя температуру гидравлической жидкости и состояние насоса;

4. При первом запуске насоса контролировать работу в течение первых 30 минут: проверять на наличие утечек, необычных шумов, вибраций и перегрева.

4.2 Режимы работы

• Режим максимальной производительности: регулирующий механизм установлен в положение, обеспечивающее максимальный угол наклона ротора;

• Режим переменной производительности: производительность регулируется в зависимости от нагрузки гидравлической системы, автоматически или вручную с помощью регулирующего механизма;

• Режим простоя: при отсутствии нагрузки насос работает на минимальной производительности, что снижает энергопотребление и износ деталей.

4.3 Основные правила эксплуатации

• Не допускать запуска насоса без гидравлической жидкости (сухой ход) — это приведет к серьезному повреждению плунжеров, распределительного диска и подшипников;

• Контролировать температуру гидравлической жидкости: не допускать перегрева выше 80 °C, так как это ухудшает свойства масла и ускоряет износ деталей. При необходимости использовать систему охлаждения;

• Регулярно проверять уровень и чистоту гидравлической жидкости. Уровень должен быть не ниже минимального отметки на резервуаре, а чистота соответствовать требованиям ISO 4406 18/16/13;

• Не превышать номинальное давление и скорость вращения насоса, чтобы избежать перегрузки и повреждения;

• При появлении необычных шумов, вибраций, утечек или падения давления немедленно остановить насос и устранить причину;

• Не разбирать насос без соответствующего опыта и инструментов — это может привести к поломке и потере гарантии.

5. Техническое обслуживание и уход

5.1 Регулярные проверки

• Проверка уровня и состояния гидравлической жидкости (цвет, наличие осадков, запах);

• Проверка всех соединений на наличие утечек;

• Контроль температуры насоса и гидравлической жидкости;

• Проверка наличия необычных шумов, вибраций;

• Проверка работоспособности регулирующего механизма;

• Очистка фильтров всасывания и нагнетания (если они установлены).

5.2 Замена гидравлической жидкости

1. Остановить насос и отключить двигатель, опустить давление в гидравлической системе;

2. Отключить всасывающий и нагнетающий шланги, сливать старую гидравлическую жидкость из резервуара и насоса;

3. 彻底 очистить резервуар от осадков, грязи и накипи. Использовать чистую ткань или специальное средство для очистки;

4. Заменить фильтры (всасывающий, нагнетающий, возвратный) на новые, соответствующие типу насоса;

5. Подключить шланги обратно, заполнить резервуар и насос новой гидравлической жидкостью соответствующего типа;

6. Запустить насос в режиме низкой скорости, выпустить воздух из системы, проверить на наличие утечек.

5.3 Замена износимых деталей

• Падение рабочего давления при сохранной скорости вращения;

• Увеличение потребления энергии;

• Появление необычных шумов и вибраций;

• Утечки гидравлической жидкости из уплотнений;

• Износ поверхности плунжеров или распределительного диска (царапины, износные трещины).

5.4 Обслуживание при длительном простое

• Слить гидравлическую жидкость из системы и насоса;

• Залить защитное антиржавное масло, рекомендованное производителем;

• Закрыть все отверстия (всасывающий, нагнетающий) запорными пробками, чтобы предотвратить попадание влаги и пыли;

• Раз в месяцручную прокрутить ротор насоса на 2-3 оборота, чтобы предотвратить закрепление уплотнений и износ подшипников.

6. Устранение неисправностей
