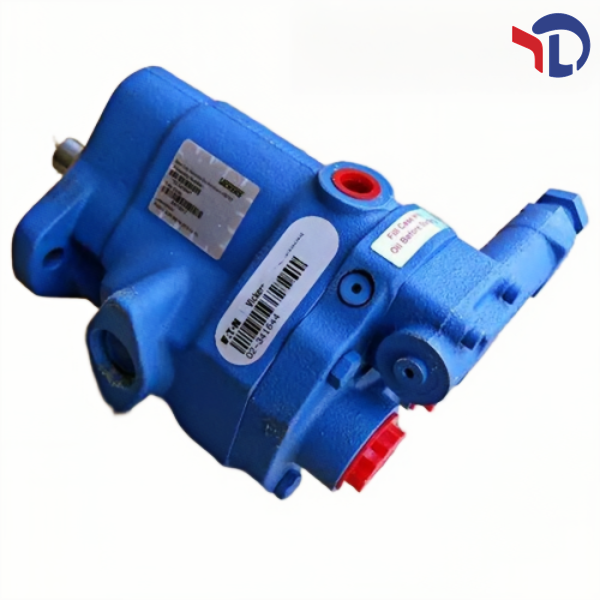

Технические параметры гидравлического насоса Vickers PVQ20B2RSE1S21C2112

Общие характеристики

• Марка и модель: Vickers PVQ20B2RSE1S21C2112

• Тип насоса: Осиальный переменный поршневой насос

• Назначение: Используется в гидравлических системах горнодобывающей техники, машины для литья под давлением, металлообрабатывающих станков, оборудования для нефти и газа, конвейерных линий, металлургических устройств и других отраслей промышленности

• Гарантия: 1 год

• Сервисное обслуживание: Онлайн-поддержка 24 часа

Основные технические параметры

• Максимальный геометрический расход (рабочий объем на оборот): 21,1 см³/об (1,29 дюйм³/об)

• Расход жидкости: До 45 л/мин при номинальной скорости вращения (10 галлонов/мин при 1800 об/мин)

• Номинальная скорость вращения: 1200–1800 об/мин; максимальная скорость вращения 1800 об/мин; диапазон рабочих оборотов 600–2500 об/мин

• Максимальное рабочее давление: 280 бар (4000 фунт/дюйм²); пиковое давление 350 бар (5000 фунт/дюйм²) (кратковременное ударное давление)

• Регулируемый диапазон компенсатора давления: 17,2–207 бар (250–3000 фунт/дюйм²)

• Фабричная установка компенсатора давления: 207 бар (3000 фунт/дюйм²)

• Уровень шума: Не более 71–75 дБ при скорости 1800 об/мин

• Габаритная очистка жидкости: ISO 18/13

Параметры конструкции и установки

• Конструкция: Многопоршневая цилиндрическая, прямосохатная, с низким уровнем шума за счет патентованной системы синхронизации

• Расположение фланца крепления: Фланец SAE «B» с 2 болтами (центрирование直径 101,6 мм) по стандарту SAE

• Направление вращения вала: По часовой стрелке (правое вращение) [R] (при взгляде на конец вала)

• Тип патрубков: Патрубки SAE с уплотнением O-링, расположенные на задней стороне; размер входного патрубка 1,625 дюйма, выходного 1 5/8 дюйма (стандарт) [SE]

• Тип вала: Цилиндрический с прямой ключом, диаметр 22,2 мм, ключ 6,35 мм; тип вала 1S (стандартное уплотнение/установочная форма) [1S]

• Тип уплотнения вала: Стандартное уплотнение Buna (или Viton по запросу) [S]

• Номер конструкции насоса: 21 (вторая версия конструкции с улучшенной устойчивостью к загрязнению) [21]

• Дополнительные функции управления: Компенсатор давления (тип B2 – вторая генерация модуля управления) [B2, C21]; поддерживает работу с различными типами гидравлических жидкостей, включая нефтепродуктовые, синтетические, с содержанием воды и фосфатные эфиры

Физические характеристики

• Размеры (длина × ширина × высота): 32 × 20 × 18 см (компактный дизайн для малых и средних мощностей)

• Масса: 14 кг

• Температурный диапазон холодного запуска: До -50 °C

• Материал корпуса и крышки: Чугун литьевой

Детали модели (раскодировка)

• PVQ: Серия осевых переменных поршневых насосов Vickers, предназначенных для промышленных приложений с низким уровнем шума

• 20: Номинальный рабочий объем на оборот (округляемый до 20 см³/об), фактический объем 21,1 см³/об [20]

• B2: Тип управления – компенсатор давления (B), вторая генерация модуля управления (2) [B2]

• R: Направление вращения вала – правое (по часовой стрелке) [R]

• SE: Тип патрубков – SAE с уплотнением O-링, расположенные на задней стороне [SE]

• 1S: Тип вала – с прямой ключом (1) и стандартное уплотнение (S) [1S]

• 21: Номер конструкции – вторая версия с улучшенной устойчивостью к загрязнению; фабричная установка компенсатора давления 3000 фунт/дюйм² [21]

• C21: Конфигурационный код – стандартное покрытие (C) с специальным уплотнением и расположением выпускного патрубка (21) [C21]

• 12: Дополнительный опциональный параметр – регулировочный винт для ограничения максимального расхода [12]
