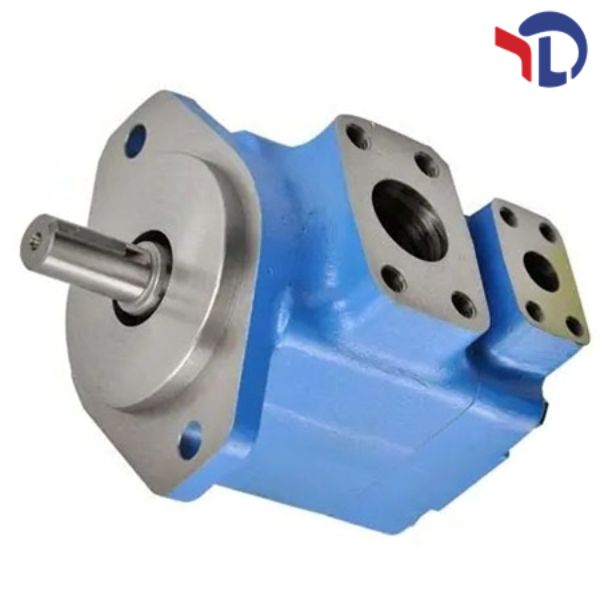

Характеристики гидравлического лопастного насоса Vickers V20-12A-1D22R

Общая информация

Основные технические параметры

• Рабочий объем (выброс): 12,0 кубических дюймов на оборот (ин³/об) (эквивалентно 196,6 см³/об)

• Максимальное давление: 2500 фунтов на квадратный дюйм (psi) (приблизительно 172,4 бар или 17,2 МПа)

• Максимальная скорость вращения: 2400 оборотов в минуту (об/мин)

• Производительность (подача): 60 галлонов в минуту (галл/мин) (эквивалентно 227,1 литра/мин) при скорости вращения 1200 об/мин и давлении 7 бар (100 psi)

• Направление вращения: По часовой стрелке (ПЧ) при просмотре со стороны вала (маркировка D и R соответствуют стандартному направлению вращения)

Параметры конструкции и монтажа

• Вал: Ключевой вал диаметром 1 1/4 дюйма (31,75 мм), с пазом шириной 3/8 дюйма и длиной 3 1/2 дюйма, выполнен из высокопрочной стали для устойчивости к нагрузкам и износу.

• Фланец монтажа: Стандартный фланец SAE «B» с четырьмя болтами (4-bolt mounting flange), обеспечивает надежное крепление к приводу и соответствует промышленным стандартам монтажа.

• Патрубки:

• Входной патрубок: 2 дюйма NPT

• Выходной патрубок: 1 1/2 дюйма NPT

• Расположение: Выходной патрубок расположен перпендикулярно входному, с удобным подключением к стандартным гидравлическим трубопроводам.

• Конструкция: Модульная конструкция с 12 лопастями, балансированное гидравлическое давление для снижения шума и вибраций; картриджная конструкция ядра насоса, позволяющая быстро заменять износимые части (лопасти, уплотнения) без полного разборки насоса; усиленная система герметизации для предотвращения утечек при высоком давлении.

Дополнительные характеристики

• Масса: Примерно 52,9 фунтов (около 24 кг)

• Особенности: Компактные размеры (10,8 дюйма × 7,9 дюйма × 9,5 дюйма); низкий уровень шума (ниже 78 дБ); высокая надежность при длительной работе; адаптивность к гидравлическим маслам с вязкостью 15-68 мм²/с (ISO VG 15-VG 68); устойчивость к колебаниям температуры.

• Сертификация: Соответствует стандартам CE, ISO 9001 и ISO 14001, а также требованиям промышленных гидравлических систем по качеству, надежности и экологичности.
