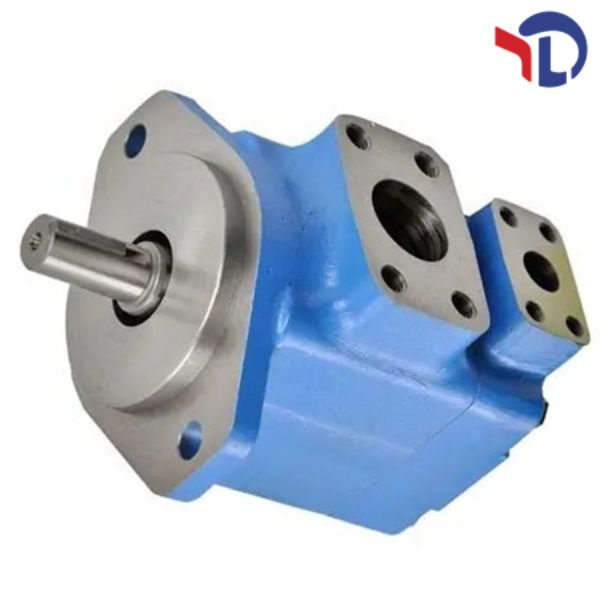

Характеристики гидравлического лопастного насоса Vickers V20-4A-1C22R

Общая информация

Основные технические параметры

• Рабочий объем (выброс): 4,0 кубических дюймов на оборот (ин³/об) (эквивалентно 65,5 см³/об)

• Максимальное давление: 2200 фунтов на квадратный дюйм (psi) (приблизительно 152 бар или 15,2 МПа)

• Максимальная скорость вращения: 2800 оборотов в минуту (об/мин)

• Производительность (подача): 20 галлонов в минуту (галл/мин) (эквивалентно 75,7 литра/мин) при скорости вращения 1200 об/мин и давлении 7 бар (100 psi)

• Направление вращения: По часовой стрелке (ПЧ) при просмотре со стороны вала (маркировка R указывает на стандартное направление вращения)

Параметры конструкции и монтажа

• Вал: Ключевой вал диаметром 1 дюйм (25,4 мм), с пазом шириной 1/4 дюйма и длиной 2 3/4 дюйма, выполнен из высокопрочной стали для устойчивости к нагрузкам и износу.

• Фланец монтажа: Стандартный фланец SAE «А» с четырьмя болтами (4-bolt mounting flange), обеспечивает надежное крепление к приводу и соответствует промышленным стандартам монтажа.

• Патрубки:

• Входной патрубок: 1 1/4 дюйма NPT

• Выходной патрубок: 3/4 дюйма NPT

• Расположение: Выходной патрубок расположен на одной линии с входным (вдоль оси), обеспечивая удобное подключение к гидравлическим трубопроводам.

• Конструкция: Модульная конструкция с 10 лопастями, балансированное гидравлическое давление для снижения шума и вибраций; картриджная конструкция ядра насоса, позволяющая быстро заменять износимые части (лопасти, уплотнения) без полного разборки насоса; герметизированная конструкция для предотвращения утечек при рабочем давлении.

Дополнительные характеристики

• Масса: Примерно 31,9 фунтов (около 14,5 кг)

• Особенности: Компактные размеры (8,5 дюйма × 5,8 дюйма × 7,2 дюйма); низкий уровень шума (ниже 76 дБ); высокая надежность при длительной работе; адаптивность к гидравлическим маслам с вязкостью 10-46 мм²/с (ISO VG 10-VG 46); устойчивость к колебаниям температуры.

• Сертификация: Соответствует стандартам CE и ISO 9001, а также требованиям промышленных гидравлических систем по качеству и надежности.
