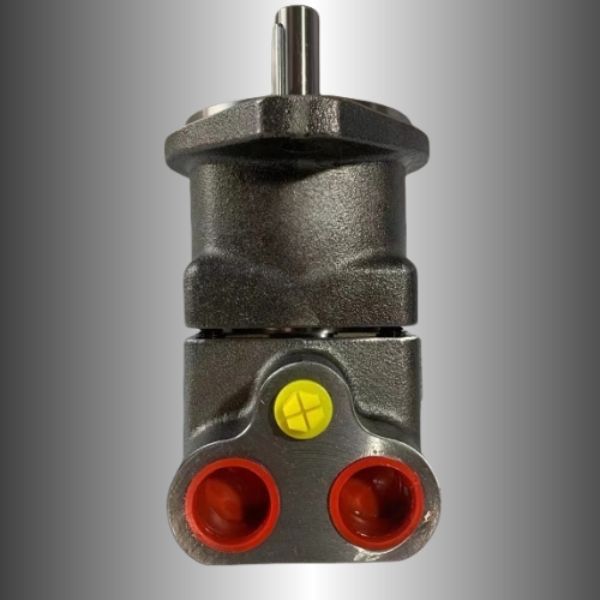

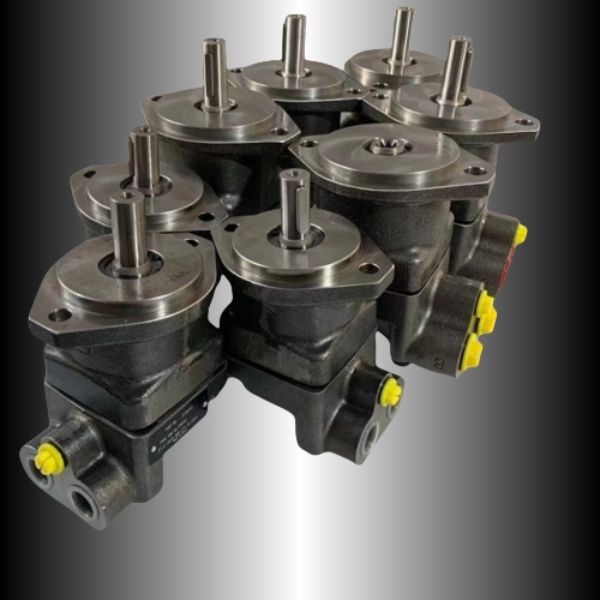

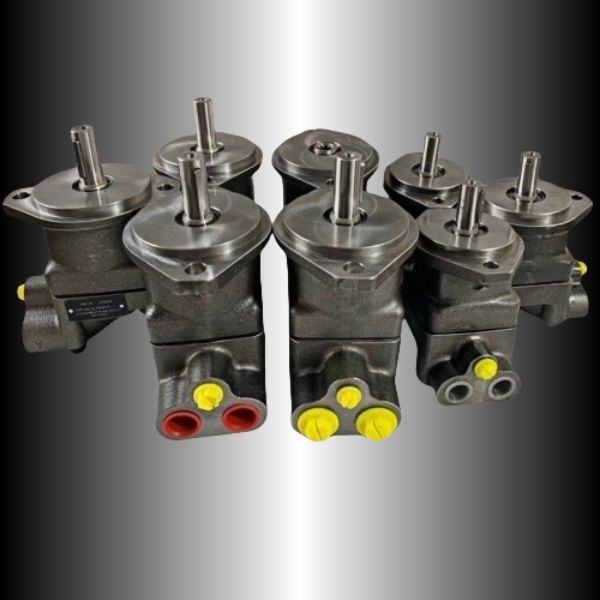

F11 серии Гидравлический двигатель

Гидравлический двигатель Parker серии F11 - это высокопроизводительный гидравлический двигатель с наклонным валом, известный

своей компактной конструкцией, высокой удельной мощностью и надежностью, широко используемый в строительной технике,

промышленном оборудовании, судостроении и других областях.

1. Основные технические характеристики

1. Диапазон перемещения

Диапазон применения моделей: от F11-005 до F11-050 (некоторые модели могут быть расширены до F11-080).

Типичные значения рабочего объема: 5 см3/об, 10 см3/об, 15 см3/об, 25 см3/об, 30 см3/об, 50 см3/об.

Сценарий применения：

Малый рабочий объем (например, F11-005): точное управление малой нагрузкой (например, при открывании и закрывании пресс-форм

в машинах для литья под давлением).

Большой рабочий объем (например, F11-050): для работы в тяжелых условиях и с высоким крутящим моментом (например, для шагающего

привода экскаватора).

2. Параметры давления

Номинальное давление: 350 бар (некоторые модели могут достигать 420 бар).

Максимальное давление: 450 бар (кратковременная несущая способность, необходимо избегать длительного избыточного давления).

Предельное обратное давление: ≤10 бар (для предотвращения повреждения уплотнения).

3. Диапазон скоростей

Теоретическая частота вращения: 0-5000 об/мин (фактические условия работы необходимо регулировать в зависимости от объема и давления).

Рекомендуемые условия труда：

Зона низких оборотов (<500 об/мин): Обеспечьте достаточную смазку (например, используйте гидравлическое масло низкой вязкости).

Зона высоких оборотов (>3000 об/мин): необходимо проверить срок службы подшипника и нагрев масла.

4. Показатель эффективности

Объемный КПД: ≥92% (в состоянии новой машины чистота масла достигает 9-го уровня).

Общий КПД: ≥85% (полная механическая и объемная эффективность).

5. Вес и размер

Диапазон веса: от 5 кг (F11-005) до 25 кг (F11-050).

Установочный размер：

Стандарт фланца: ISO 4401 (DIN 24340) или SAE J744.

Форма удлинения вала: плоский шпоночный, шлицевый или конический вал (опционально в зависимости от модели).

2. Основные характеристики

1. Конструкция конструкции с наклонной осью

Принцип действия: Вращательное движение достигается за счет угла между наклонной осью плунжера и приводным валом (обычно 25°-30°).

преимущество：

Он обладает более высокой способностью выдерживать осевые и радиальные нагрузки (по сравнению с двигателями с наклонной пластиной).

Отличная устойчивость на низкой скорости (отсутствие явления "ползания”).

2. Компоненты с высокой надежностью

Плунжерная пара: хромированная стальная заглушка колонки + бронзовый блок цилиндров, высокая износостойкость.

Подшипниковая система: двухрядные конические роликоподшипники, поддерживающие высокую радиальную силу.

Технология герметизации：

Уплотнение вала: комбинированное уплотнение из фторкаучука (FKM) или политетрафторэтилена (PTFE).

Распределительная пластина: самокомпенсирующееся уплотнение высокого давления используется для уменьшения внутренней утечки.

3. Модульность и интеграция

Интеграция с комплектом клапанов: дополнительный встроенный клапан для пополнения запасов масла,

промывочный клапан или предохранительный клапан для уменьшения количества внешних трубопроводов.

Возможность многократного перемещения: при одном и том же размере установки обеспечивается различное перемещение

для облегчения модернизации системы.

Гибкость установки：

Опорный фланец, сиденье для ног или подвесная установка.

Направление выходной оси можно настроить (горизонтальное/вертикальное).

4. Адаптируемость к окружающей среде

Диапазон температур：

Рабочая температура: от -20℃ до +80℃ (кратковременная до +100℃).

Температура хранения: от -40℃ до +85℃.

Способность противостоять загрязнению окружающей среды：

Совместим с маслом NAS Grade 10 (требует регулярного технического обслуживания).

Конструкция распределительной пластины снижает чувствительность к чистоте масла.

5. Интерфейс управления и мониторинга

Интеграция датчиков: дополнительный датчик скорости или реле давления для обеспечения замкнутого контура управления.

Отверстие для промывки: Для облегчения охлаждения и очистки системы предусмотрено специальное отверстие для промывки.

3. Типичные сценарии применения

Строительная техника：

Шагающий двигатель экскаватора (например, Cat 320, Komatsu PC200).

Поворотный механизм крана (высокоточное позиционирование).

промышленное оборудование：

Привод открывания и закрывания пресс-формы машины для литья под давлением (низкая скорость и высокий крутящий момент).

Выталкивающий механизм машины для литья под давлением (быстрая реакция).

Морская инженерия：

Судовой рулевой механизм (опционально для коррозионностойкой конструкции).

Палубный кран (модель с защитой от солевых брызг).
