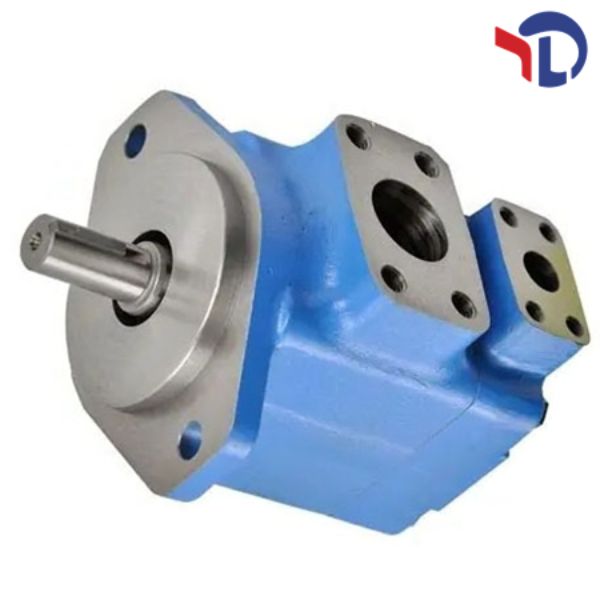

V20-11A-1D22R гидравлический лопастной насос vickers

Описание гидравлического лопастного насоса Vickers V20-11A-1D22R

Гидравлический лопастной насос **V20-11A-1D22R** относится к классической серии **V20** фиксированного рабочего объёма, разработанной компанией Vickers (в настоящее время входит в состав Danfoss). Это компактное, высоконадёжное оборудование предназначено для низко- и среднедавленных гидравлических систем промышленного и мобильного назначения, отличающееся низким уровнем шума, простотой монтажа и длительным сроком службы при минимальных эксплуатационных расходах.

 Основные технические характеристики

| Показатель | Значение |

|------------|----------|

| **Рабочий объём** | 11 см³/оборот (номинальный, оптимизирован для средних нагрузок) |

| **Максимальное рабочее давление** | 210 бар (3000 psi); рекомендуемое рабочее давление — до 180 бар для длительной эксплуатации |

| **Диапазон частоты вращения** | 600–2400 об/мин; оптимальный режим — 1200–1800 об/мин |

| **Расход жидкости** | При 1800 об/мин —约 19,8 л/мин (3,2 GPM); при 2400 об/мин —约 26,4 л/мин (4,2 GPM) |

| **Направление вращения** | Против часовой стрелки (CCW), при взгляде на выходной вал (маркировка «1D» |

| **Тип соединений патрубков** | Вход и выход — стандартное резьбовое соединение NPT: вход ¾" NPT, выход ½" NPT; патрубки расположены напротив друг друга |

| **Тип монтажа** | Фланец установки SAE «B» 4-болтный (стандарт для серии V20), поддерживает универсальную конфигурацию |

| **Выходной вал** | Прямой вал с шпонкой, диаметр 1" (25,4 мм), длина рабочей части 2" (50,8 мм), шпонка 3/8" |

| **Рабочая температура жидкости** | От -25 °C до +80 °C; рекомендуемый диапазон для стабильной работы — 20–60 °C |

| **Совместимые жидкости** | Гидравлические масла минерального/синтетического типа, огнезащитные синтетические жидкости (согласно руководству Vickers) |

| **Уровень шума** | Не более 75 дБ при 1800 об/мин (стандартные условия) |

| **Масса насоса** | Около 4,5 кг |

 Конструктивные особенности и преимущества

1.  **Гидравлически сбалансированная конструкция**

    Исключает радиальные нагрузки на вал и подшипники, снижая их износ и продлевая срок службы насоса в 1,5–2 раза по сравнению с несбалансированными аналогами. Идеально для длительной непрерывной работы.

2.  **12-лопастной ротор с высоконадёжным упругим элементом**

    Лопасти из высокопрочного легированного стали обеспечивают плотное прилегание к камере цилиндра при любом рабочем давлении. Это минимизирует пульсации расхода и уровень шума, улучшая стабильность всей гидравлической системы.

3.  **Универсальная монтажная конфигурация (22R)**

    Маркировка «22R» соответствует стандартной ориентации патрубков и фланца SAE B, что упрощает интеграцию в существующие системы промышленного оборудования (ЧПУ-станки, прессы, конвейеры) и мобильной техники (погрузчики, тракторы). Возможность поворота патрубков на 360° адаптирует насос под ограниченное пространство монтажа.

4.  **Компактный и лёгкий дизайн**

    Малые габариты и низкая масса снижают нагрузку на установку, упрощают транспортировку и монтаж. Корпус из литого алюминия обеспечивает прочность и устойчивость к коррозии.

5.  **Простота обслуживания**

    Доступ к основным узлам (лопасти, подшипники, уплотнители) при ремонте или техническом обслуживании сокращает время простоя оборудования. Встроенный предварительный фильтр защищает детали от крупных загрязнений, продлевая интервал между обслуживанием.

 Расшифровка маркировки V20-11A-1D22R

| Элемент | Расшифровка |

|---------|-------------|

| **V20** | Базовая серия фиксированного лопастного гидравлического насоса Vickers |

| **11** | Номинальный рабочий объём — 11 см³/оборот |

| **A** | Тип исполнения корпуса и монтажной платы (стандартная версия с повышенной прочностью) |

| **1D** | Направление вращения вала — против часовой стрелки (CCW) |

| **22R** | Конфигурация ориентации патрубков и фланца установки — стандартная SAE B, правосторонняя |

 Области применения

Насос V20-11A-1D22R широко используется в следующих сферах благодаря своей универсальности и надежности:

-   **Промышленное оборудование**: ЧПУ-станки, гидравлические прессы малой/средней мощности, конвейерные линии, подъёмно-транспортное оборудование, станки для обработки металла.

-   **Мобильная техника**: Малогабаритные погрузчики, сельскохозяйственные тракторы, мини-экскаваторы, строительная техника низкой мощности.

-   **Системы вспомогательного оборудования**: Рулевые системы легких и средних тяжелых автомобилей, гидравлические приводы клапанов, регуляторов и механизмов управления.

-   **Пилотные контуры**: Используется как основной или вспомогательный насос в сложных гидравлических системах с средним давлением.

 Рекомендации по эксплуатации

1.  **Подбор жидкости**

    Используйте гидравлические масла с вязкостью 17–37 мм²/с при 40 °C. При низких температурах (до -25 °C) применяйте низковязкие синтетические масла, соответствующие требованиям Vickers.

2.  **Монтаж**

    Обеспечьте точное совмещение оси двигателя и насоса (отклонение не более 0,1 мм) — избегайте радиальных/осевых нагрузок на вал. Используйте гибкие муфты для компенсации небольших смещений и снижения вибраций.

3.  **Запуск и останов**

    Перед первым запуском заполните насос и систему рабочей жидкостью, чтобы исключить сухое трение лопастей и цилиндра. При остановке снизьте давление плавно, чтобы избежать гидравлических ударов.

4.  **Техническое обслуживание**

    -   Проверяйте уровень и чистоту жидкости каждые 500 часов работы.

    -   Заменяйте фильтры и уплотнительные элементы каждые 2000 часов.

    -   При появлении шума, снижения расхода/давления проверяйте состояние лопастей, подшипников и уплотнений.

5.  **Хранение**

    Храните насос в сухом, защищённом от пыли и влаги помещении (температура 0 °C до +40 °C). Перед повторным использованием проверьте уплотнители и заполните насос рабочей жидкостью.

Насос V20-11A-1D22R является оптимальным решением для систем, где требуется компактность, надежность и стабильная работа при средних нагрузках.
