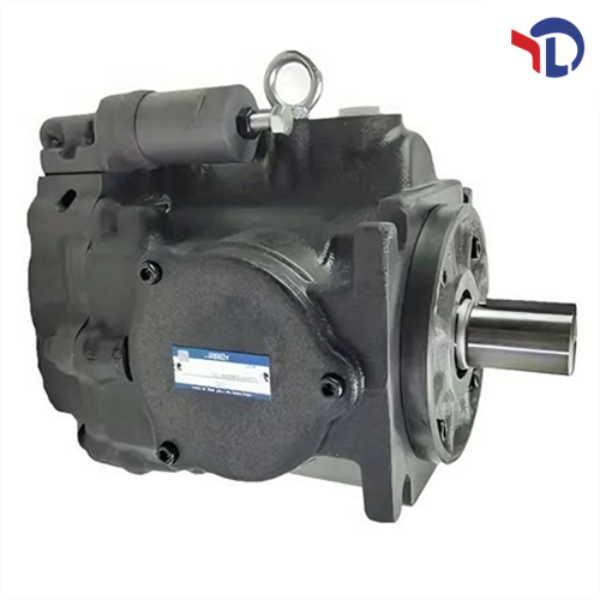

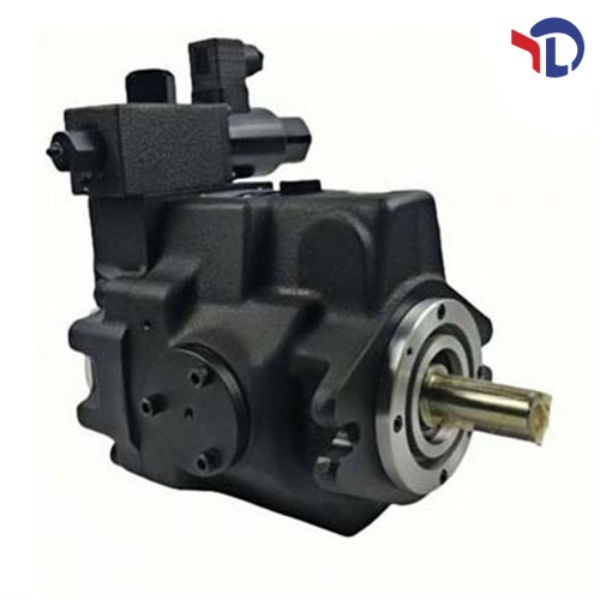

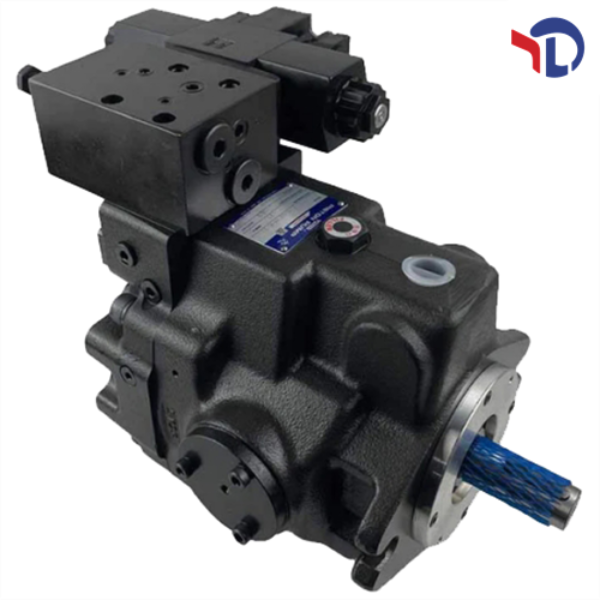

YUKEN насосы плунжерные ARL1-16-LR01C-22

Категория Опубликовано Просмотр

Поршневой насос 2026-03-19 16:53:18 2

Wechat: +86 13728707767

Whats app: +86 13728707767

Tel: +86 755 29874345

Fax: +86 755 27542157

E-mail：hyd-sales2009@outlook.com

Подробности

Характеристики гидравлического насоса YUKEN ARL1-16-LR01C-22

1. Общая информация о модели

Гидравлический насос YUKEN ARL1-16-LR01C-22 относится к серии переменных плунжерных насосов ARL1, предназначен для использования в средневысоких гидравлических системах. Он отличается компактностью, низким уровнем шума и высокой надежностью, а также имеет более небольшой вес и размер по сравнению с моделью ARL1-22. Основные отличия от предыдущей модели ARL1-16-FR04C-22 заключаются в типе управления и типе крепления — данная модель оснащена системой ручной компенсации давления (тип управления 01) и опорным типом крепления (L), что делает её удобным для монтажа в ограниченных пространствах и системах, где не требуется дистанционное регулирование 。

2. Основные технические параметры

Наименование параметра	Значение	Примечание
Тип насоса	Переменный плунжерный	С системой ручной компенсации давления (тип управления 01), отличается от типа 04 (дистанционный электропривод) у модели ARL1-16-FR04C-22 。
Геометрический объем рабочего хода	15,8–16,3 см³/оборот	Стандартный объем для модели ARL1-16, точное значение может отличаться в зависимости от партии продукции; совпадает с параметрами моделей ARL1-16-FR01C-22 и ARL1-16-FR04C-22 。
Минимальный регулируемый расход	6,0 см³/оборот	Возможна ручная регулировка в зависимости от нагрузки системы; значение совпадает с другими моделями ARL1-16, отличается от модели ARL1-22 (8,5 см³/оборот) [8]。
РATED давление	16 МПа (160 бар)	Максимальное кратковременное давление может достигать 21 МПа (210 бар); соответствует стандартным параметрам серии ARL1 。
Диапазон регулировки давления	1,2 – 16 МПа	Тип C, ручная регулировка посредством вращения винта (в отличие от электропривода у типа 04), шаг регулировки约 1,5 МПа за один оборот для серии ARL1 [8]。
Диапазон оборотов вала	600 – 1800 об/мин	РATED обороты – 1800 об/мин, минимальные обороты – 600 об/мин (избегать перегрузки при низких или высоких оборотах); отдельные источники указывают минимальные обороты 500 об/мин 。
Направление вращения вала	По часовой стрелке (по умолчанию)	Просмотр со стороны вала; возможно изготовление с обратным направлением вращения (по запросу), символ R в модели обозначает часовое вращение 。
Тип крепления	Опорное (L)	Удобно для монтажа в ограниченных пространствах, символ L в модели обозначает опорное крепление; отличается от фланцевого крепления (F) у модели ARL1-16-FR04C-22 。
Масса насоса	Около 9,0 кг	Масса может незначительно отличаться в зависимости от комплектации (без электропривода и с опорным креплением), меньше, чем у модели ARL1-16-FR04C-22 (9,5–10,2 кг), и значительно меньше массы модели ARL1-22 (около 12 кг) 。
Коэффициент объемной эффективности	Более 90%	При эффективном дизайне, снижение энергетических потерь, характерно для всей серии ARL1; не зависит от типа управления (01 или 04) и типа крепления (F или L) 。
Уровень шума	Ниже 55 дБ(A)	При давлении 7 МПа, оборотах 1500 об/мин и расстоянии измерения 1 м (для модели ARL1-16); ниже, чем у модели ARL1-16-FR04C-22, так как отсутствует электропривод 。
Тип управления (01)	Ручная компенсация давления	Обеспечивает ручную регулировку давления и расхода, простота эксплуатации, подходит для систем, где не требуется дистанционное управление 。

3. Требования к гидравлическому маслу

Тип масла: Чистое нефтяное гидравлическое масло (например, ISO VG32 или ISO VG46) 。
Диапазон вязкости: 20 – 400 мм²/с (при рабочей температуре 0 – 60 °C) 。
Чистота масла: Уровень загрязнения не ниже NAS 10 класса; на всасывающем патрубке устанавливается фильтр с размером фильтрации 100 мкм, на обратном трубопроводе – фильтр 10 мкм 。

4. Особенности и применение

Тип управления: Ручная компенсация давления (01), ручная регулировка расхода и давления в зависимости от нагрузки системы, простота эксплуатации и обслуживания, символ 01 в модели обозначает данный тип управления 。
Надежность: Использование высококачественных материалов и узлов, совместимых с комплектующими серии A, долгий срок службы и низкие эксплуатационные расходы; имеет компактный и легкий дизайн, масса и объем ниже на 44% по сравнению с другими моделями серии AR 。
Область применения: Средневысоковольтные гидравлические системы, пластиковое оборудование, литейные машины, станки с ЧПУ, трубогибочные машины, небольшие прессы, строительные механизмы — особенно где требуется опорное крепление в ограниченных пространствах и не нуждается в дистанционном регулировании 。

5. Примечания к эксплуатации

При ручной регулировании давления убедитесь, что максимальное давление отсечки не превышает максимальное кратковременное давление (21 МПа). Регулярно проверяйте чистоту гидравлического масла и фильтры для предотвращения отказа насоса. При монтаже обеспечьте правильное опорное крепление и выравнивание вала с электродвигателем, используйте гибкое соединительное устройство для избежания нагрузок на вал, максимальное допустимое несоосное положение не должно превышать 0,1 мм, а угловое несоответствие — 0,2° [9]。 Заводской установкой является минимальное давление; после регулировки давления обязательно затяните гайку фиксации винта регулировки. При первом запуске наполните насос чистой рабочей жидкостью, чтобы избежать воздушного пробоя 。
