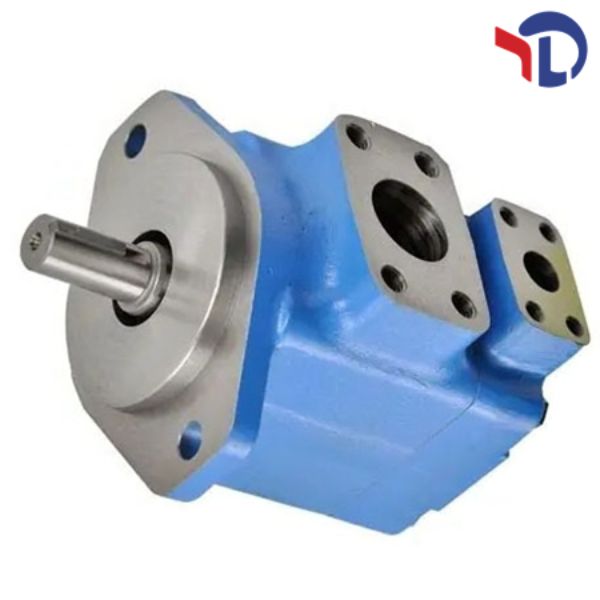

Описание гидравлического лопастного насоса Vickers V20-30A1C22R

Основные технические характеристики

Конструктивные особенности и преимущества

• Гидравлически сбалансированная конструкция: Устраняет радиальные нагрузки на вал и подшипники, значительно снижая износ деталей и увеличивая срок службы насоса. Данная конструкция обеспечивает стабильную работу даже при длительных непрерывных режимах эксплуатации.

• 12-лопастной ротор: Лопасти изготовлены из высокопрочного легированного стали с упругим элементом, который обеспечивает плотное прилегание лопастей к камере цилиндра при любом рабочем давлении. Это минимизирует пульсации расхода жидкости и уровень шума, улучшая стабильность работы всей гидравлической системы.

• Универсальная конфигурация: Маркировка «22R» указывает на стандартную ориентацию патрубков и фланца SAE B, что упрощает интеграцию насоса в существующие гидравлические линии. Возможность поворота патрубков на 360° позволяет адаптировать насос под монтаж в ограниченном пространстве.

• Высокая прочность корпуса: Корпус насоса выполнен из литого алюминия с высокой прочностью, что обеспечивает его устойчивость к механическим повреждениям и коррозии, а также снижает общую массу устройства.

• Простота технического обслуживания: Дизайн насоса позволяет легко доступ к основным узлам (лопастям, подшипникам, уплотнителям) при необходимости ремонта или обслуживания, сокращая время простоя оборудования.

• Стойкость к загрязнениям: Встроенный фильтровальный элемент в входном патрубке защищает внутренние детали насоса от крупных механических примесей, продлевая интервал между техническими обслуживаниями. Рекомендуется поддерживать чистоту жидкости согласно стандарту ISO 17/14.

Расшифровка маркировки насоса V20-30A1C22R

• V20: Базовая серия фиксированного лопастного гидравлического насоса Vickers;

• 30: Номинальный рабочий объём насоса — 30 см³/оборот;

• A1: Тип исполнения корпуса и монтажной платы (стандартная версия с повышенной прочностью);

• C: Направление вращения вала — по часовой стрелке (CW) при взгляде на выходной вал;

• 22R: Конфигурация ориентации патрубков и фланца установки — стандартная, с правосторонней ориентацией (в соответствии с требованиями серии V20).

Области применения

• Промышленное оборудование: Гидравлические прессы, ЧПУ-станки, конвейерные линии, подъемно-транспортное оборудование, станки для обработки металла;

• Мобильная техника: Среднеразмерные погрузчики, сельскохозяйственные тракторы, строительная техника (экскаваторы, бульдозеры), специализированные транспортные средства;

• Системы вспомогательного оборудования: Рулевые системы тяжелых автомобилей, гидравлические приводы клапанов, регуляторов и других вспомогательных механизмов;

• Пилотные и вспомогательные гидравлические контуры: Используется как основной или вспомогательный насос в сложных гидравлических системах с средним давлением.

Рекомендации по эксплуатации

1. Подбор рабочей жидкости: Используйте гидравлические масла с вязкостью 17–37 мм²/с при 40 °C. При эксплуатации в условиях низких температур (до -25 °C) применяйте низковязкие синтетические масла, соответствующие требованиям Vickers.

2. Монтаж: Обеспечьте точное совмещение оси двигателя и насоса (отклонение не более 0,1 мм), чтобы избежать радиальных и осевых нагрузок на вал. Используйте гибкие муфты для компенсации небольших смещений и уменьшения вибраций.

3. Запуск и останов: Перед первым запуском заполните насос и всю гидравлическую систему рабочей жидкостью, чтобы исключить сухое трение лопастей и цилиндра. При остановке снизьте давление в системе плавно, чтобы избежать гидравлических ударов, которые могут повредить внутренние детали.

4. Техническое обслуживание: Регулярно проверяйте уровень и чистоту рабочей жидкости (интервал — 500 часов работы). Заменяйте фильтры и уплотнительные элементы каждые 2000 часов эксплуатации. При появлении необычного шума, снижения расхода или давления, проверяйте состояние лопастей, подшипников и уплотнений.

5. Хранение: При длительном хранении насоса храните его в сухом, защищённом от пыли и влаги помещении, при температуре от 0 °C до +40 °C. Перед повторным использованием проверьте состояние уплотнений и заполните насос рабочей жидкостью.
