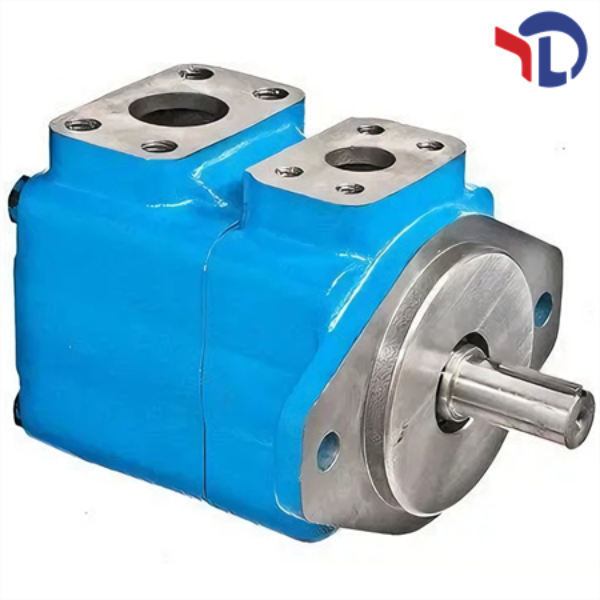

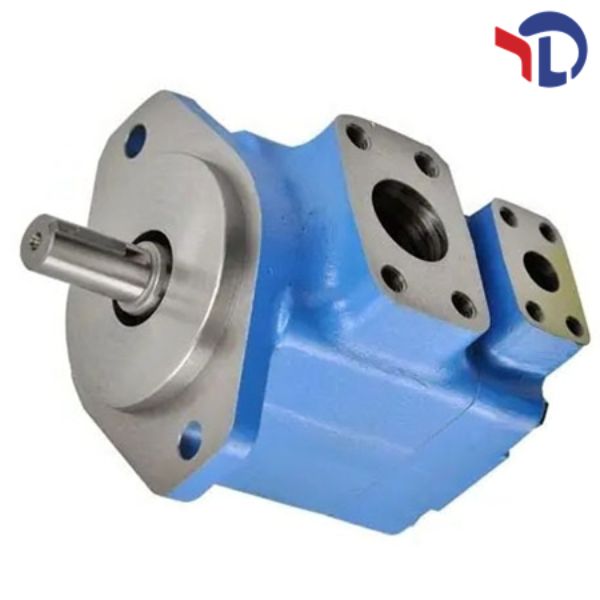

Описание модели насоса лопастного Vickers V10-1B-3B-11C-20

1. V10 — Базовая серия насоса: Обозначает серию насосов лопастного типа с фиксированным объёмом выдачи балансного дизайна. Насосы серии V10 отличаются компактностью, низким уровнем шума и повышенной долговечностью подшипников благодаря симметричному расположению камер всасывания и нагнетания, что балансирует радиальные нагрузки. Максимальное рабочее давление для серии V10 достигает 172 бар (2500 psi), а объём выдачи варьируется в зависимости от дополнительных кодов в модели.

2. 1B — Код размера кольца и объёма выдачи (первый сектор): Символ «1» указывает на размер кольца насоса, а «B» — на стандартную компоновку подшипников и уплотнений. Для кода «1» геометрический объём выдачи насоса составляет 3,3 см³/оборот (0,20 дюйма³/оборот), при этом максимальная скорость вращения достигает 4800 об/мин. Данный код определяет основные гидравлические параметры первого сектора насоса.

3. 3B — Код размера кольца и объёма выдачи (второй сектор): Символ «3» соответствует размеру кольца, обеспечивающему геометрический объём выдачи 9,8 см³/оборот (0,60 дюйма³/оборот), а «B» — повторяет стандартную компоновку подшипников и уплотнений, аналогичную первому сектору. Максимальная скорость вращения для этого сектора равна 4000 об/мин, что соответствует техническим характеристикам серии V10 для данного размера кольца. Это указывает на то, что насос является двухсекционным (двойным), с двумя независимыми секторами для подачи рабочего вещества в разные гидравлические цепи или суммарной подачи.

4. 11C — Код установки и подключения: Данный код определяет тип фланца установки и размеры подключений насоса. «11» указывает на стандартный фланец установки по стандарту SAE (2-болтовая компоновка), который является стандартным для насосов серии V10. Символ «C» обозначает тип и размер резьбы подключений: в данном случае резьба для всасывания и нагнетания соответствует стандартным размерам, обеспечивающим совместимость с типовыми гидравлическими трубопроводами.

5. 20 — Код уплотнений и дополнительных опций: Символ «20» указывает на стандартный тип уплотнений (направляющих втулок и уплотнительных колец), предназначенных для работы с минеральными гидравлическими маслами и синтетическими огнестойкими жидкостями. Данный код также означает отсутствие дополнительных опциональных элементов (например, клапанов регулирования расхода или предельного давления), что соответствует базовой комплектации насоса.

• Тип насоса: Лопастной, с фиксированным объёмом выдачи, двухсекционный (балансный дизайн)

• Общий объём выдачи: Сумма объёмов двух секторов (3,3 + 9,8 = 13,1 см³/оборот)

• Максимальное рабочее давление: 172 бар (2500 psi)

• Диапазон скорости вращения вала: 650 – 4800 об/мин (в зависимости от сектора)

• Тип рабочего вещества: Минеральные гидравлические масла, синтетические огнестойкие жидкости

• Тип установки: Фланцевая (по стандарту SAE 2-болтовая)
