Лопастной насос серии 20V/25V/35V/45V
Категория
Опубликовано
Просмотр
Contact us
Wechat: +86 13728707767
Whats app: +86 13728707767
Tel: +86 755 29874345
Fax: +86 755 27542157
E-mail：hyd-sales2009@outlook.com
Подробности

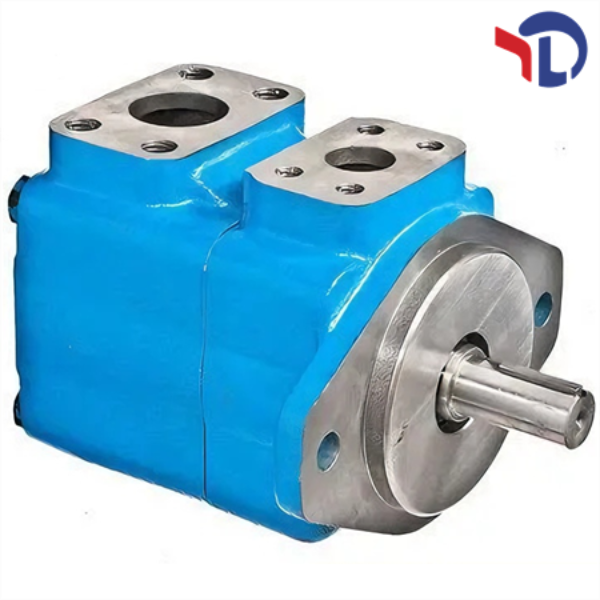

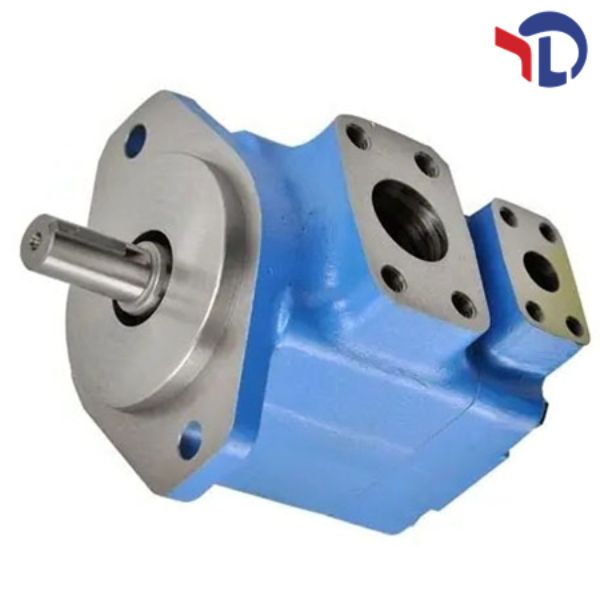

Лопастные насосы средневысокого давления серии 20V/25V/35V/45V VICKERS — модели и параметры
Лопастные насосы средневысокого давления серии 20V, 25V, 35V, 45V производства VICKERS (Eaton Vickers) предназначены для широкого спектра промышленных и инженерных гидравлических систем. Они отличаются конструкцией с лопастями с подложкой «матерь-ребенок», низким уровнем шума, высокой объемной эффективностью и удобством обслуживания. Ниже представлены основные модели и технические параметры каждой серии.
Общие характеристики всех серий
Параметр | Значение | Примечание |
|---|---|---|
Конструкция | Лопастной насос с постоянным рабочим объемом, лопастями с подложкой «матерь-ребенок», 12-лопастная система, гидравлическая сбалансированная конструкция | Снижает удар лопастей, уменьшает шум, компенсирует радиальные нагрузки |
Объемная эффективность | ≥ 90% (при номинальных условиях) | Проверено при использовании антифрикционного гидравлического масла, скорости 1800 об/мин и номинальном давлении |
Уровень шума | До 62 дБ(А) | Оптимизированная 12-лопастная система снижает пульсацию расхода |
Тип гидравлического масла | Антифрикционное гидравлическое масло (рекомендуется ISO VG 32/46), фосфатное эфирное масло, водосодержащие гидравлические жидкости | При использовании водосодержащих жидкостей давление необходимо снизить |
Диапазон температур работы | -20 °C ~ 80 °C | При выходе за диапазон требуется устройство для регулирования температуры |
Способ монтажа | Фланцевый монтаж (фланец с посадкой 180), опорный монтаж (по запросу) | Гнезда для подключения могут вращаться на 90° для адаптации к пространству монтажа |
Параметры серии 20V
Модель | Диапазон рабочего объема (см³/об) | Номинальная скорость вращения (об/мин) | Постоянное давление (бар/psi) | Пиковое давление (бар/psi) | Расход (л/мин, при 1800 об/мин) | Вес (кг) |
|---|---|---|---|---|---|---|
20V | 7,5 ~ 45 | 1800 | 207 / 3000 | 228 / 3300 | 13,5 ~ 81 | 12,0 |
Примечание: Серия 20V отличается высоким номинальным давлением, подходит для средних гидравлических систем с требованием компактности и высокой эффективности. Доступны варианты с одинарным насосом и насосом с соосным приводом (VT-серия).
Параметры серии 25V
Модель | Диапазон рабочего объема (см³/об) | Номинальная скорость вращения (об/мин) | Постоянное давление (бар/psi) | Пиковое давление (бар/psi) | Расход (л/мин, при 1800 об/мин) | Вес (кг) |
|---|---|---|---|---|---|---|
25V (одинарный насос) | 33 ~ 67 | 1800 | 172 / 2500 | 190 / 2750 | 59,4 ~ 120,6 | 14,8 |
25VT (соосный привод) | 33 ~ 67 | 1800 | 172 / 2500 | 190 / 2750 | 59,4 ~ 120,6 | 15,2 |
2520V (двойной насос) | 67 / 45 (вал / крышка) | 1800 | 172/207 / 2500/3000 | 190/228 / 2750/3300 | 120,6 / 81 | 22,5 |
Параметры серии 35V
Модель | Диапазон рабочего объема (см³/об) | Номинальная скорость вращения (об/мин) | Постоянное давление (бар/psi) | Пиковое давление (бар/psi) | Расход (л/мин, при 1800 об/мин) | Вес (кг) |
|---|---|---|---|---|---|---|
35V (одинарный насос) | 81 ~ 121 | 1800 | 172 / 2500 | 190 / 2750 | 145,8 ~ 217,8 | 22,7 |
35VT (соосный привод) | 81 ~ 121 | 1800 | 172 / 2500 | 190 / 2750 | 145,8 ~ 217,8 | 23,5 |
3525V (двойной насос) | 121 / 67 (вал / крышка) | 1800 | 172 / 2500 (две цепи) | 190 / 2750 (две цепи) | 217,8 / 120,6 | 30,0 |
Параметры серии 45V
Модель | Диапазон рабочего объема (см³/об) | Номинальная скорость вращения (об/мин) | Постоянное давление (бар/psi) | Пиковое давление (бар/psi) | Расход (л/мин, при 1800 об/мин) | Вес (кг) |
|---|---|---|---|---|---|---|
45V (одинарный насос) | 138 ~ 193 | 1800 | 172 / 2500 | 190 / 2750 | 248,4 ~ 347,4 | 34,0 |
45VT (соосный привод) | 138 ~ 193 | 1800 | 172 / 2500 | 190 / 2750 | 248,4 ~ 347,4 | 35,5 |
4535V (двойной насос) | 193 / 121 (вал / крышка) | 1800 | 172 / 2500 (две цепи) | 190 / 2750 (две цепи) | 347,4 / 217,8 | 42,0 |
Дополнительные параметры адаптации
Параметр | Значение |
|---|---|
Чистота гидравлического масла | NAS1638 7~9 класс |
Диапазон вязкости масла (при 40 °C) | 10 ~ 400 мм²/с (оптимально: 20 ~ 60 мм²/с) |
Давление на входе | Минимум: -0,17 бар (антифрикционное масло), -0,10 бар (водосодержащая жидкость); Максимум: 1,4 бар |
Тип вала | Плоский ключ, шлицевой вал (по запросу), диаметр вала: 16 ~ 45 мм в зависимости от серии |
