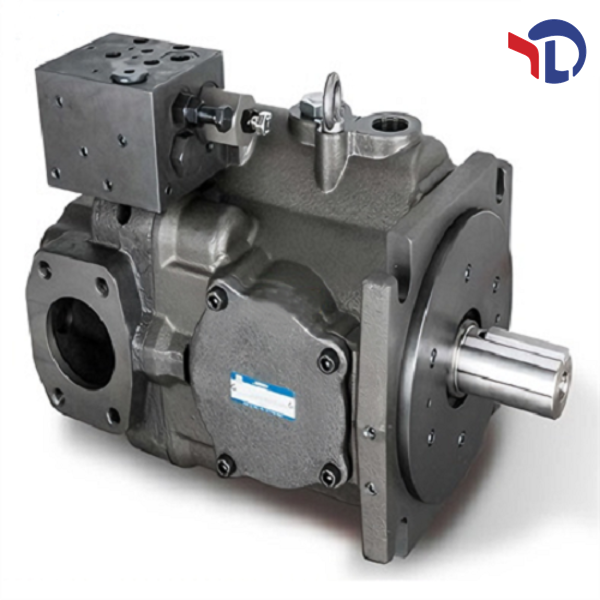

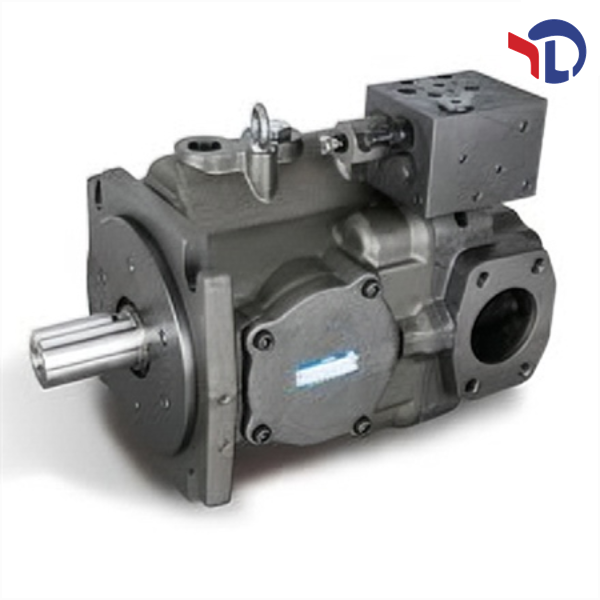

Характеристики высокопрессового переменного плунжерного насоса YUKEN A3HG71-FR01KK-U1C-10

Общая информация

Технические параметры

• Давление:

• Номинальное давление: 31,5 МПа (4566 psi)

• Максимальное рабочее давление: 35 МПа (5080 psi)

• Расход:

• Максимальный расход на оборот: 71 см³/об (в рамках серии A3HG, диапазон расходов 16,3 – 180,7 см³/об)

• Обороты:

• Рекомендуемый диапазон оборотов вала: 600 – 3000 об/мин (согласно аналогичным моделям переменных плунжерных насосов)

• Направление вращения вала: По часовой стрелке (при просмотре со стороны вала привода)

• Тип вала: Шестеренчатый вал с ключом (keyed shaft); также поддерживается профильный шлиц (инволютный шлиц 15t-16/32 dp, стандарт ANSI B 92.1, посадка по боковым поверхностям с плоским корнем, класс допусков 5).

• Система управления: Компенсатор давления (pressure compensator), обеспечивающий гибкое и точное регулирование работы.

Параметры монтажа и конструкции

• Тип монтажа: Фланцевый монтаж (соответствует стандартам ISO и SAE)

• Конструктивные особенности:

• Встроенный сквозной привод (through drive) в стандартной комплектации, позволяющий монтаж в тандем для увеличения общего расхода.

• Резьбовые соединения: M10 × 18 мм (глубина), 2 места; M12 × 22 мм (глубина), 8 мест.

• Корпус из высокопрочной чугунистой стали, обеспечивающий надежность и низкий уровень шума при работе.

Операционные параметры

• Диапазон температур эксплуатации: от -40 °C до +71 °C (соответствует аналогичным моделям YUKEN)

• Требуемая чистота масла: Согласно классу фильтрации SAE Class 4, ISO 16/13, ISO 18/15 мкм (рекомендуемый уровень).

• Тип рабочего масла: Нефтяное масло класса ISO VG 46 (при температуре 50 °C).
