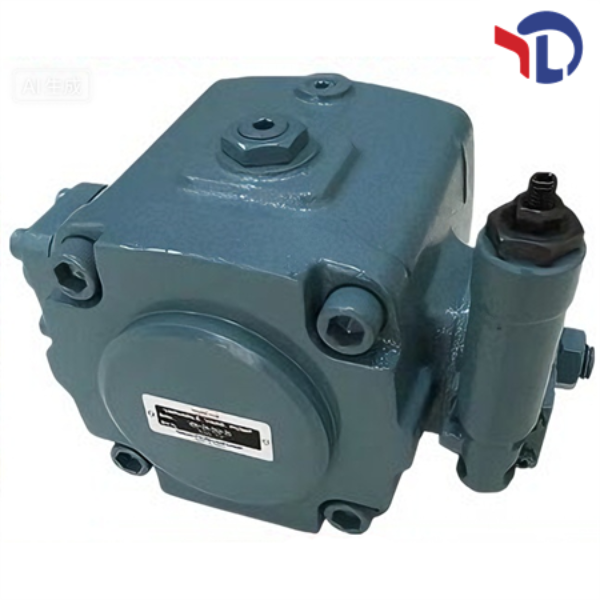

VDC-22A(B)-2A3-1A*20/35 Двойной насос NACHI

Общая информация о модели

Марка: NACHI VDC-22A(B)-2A3-1A*20/35

Тип: двухсекционный высоконапорный лопастной насос с переменным расходом (двухсекционный насос) — вариант серии VDC с надежным механическим регулированием и низкими энергопотерями.

Производитель: NACHI (Фудзикоси, Япония) — крупнейший японский производитель точной механики, специализирующийся на гидравлических компонентах с высокой надежностью, точностью и энергоэффективностью.

Основные технические параметры

- Рабочий объем (расход на оборот): Два сектора с объемами 20 мл/об и 35 мл/об (соответствует обозначению *20/35 в модели) — каждый сектор имеет независимый рабочий объем для гибкой подачи гидравлической жидкости.

- Давление:

  - Номинальное давление: 14 МПа (142,8 кгс/см²) — соответствующее техническому стандарту модели VDC-22A(B)-2A3-1A в серии VDC

  - Максимальное рабочее давление: 13,8 МПа (приблизительно 141 кгс/см²) — актуальное значение для модели VDC-22A(B)-2A3-1A в соответствии с официальными данными NACHI

  - Диапазон регулирования давления: 2–7 МПа (20,4–71,4 кгс/см²) — обеспечивается надежным механическим системой регулирования давления и баланса, соответствующей техническим стандартам модели VDC-22A(B)-2A3-1A

- Скорость вращения:

  - Минимальная скорость: 800 об/мин

  - Максимальная скорость: 1800 об/мин

  - Расход при скорости 1800 об/мин: 18,2 л/мин; при скорости 1500 об/мин: 15,2 л/мин; при скорости 1200 об/мин: 12,1 л/мин.

- Способ монтажа: Подвесной (подставочный) монтаж — стандартный тип монтажа для моделей серии VDC-22A(B), совместим с большинством промышленных установок.

- Габаритные размеры (высота корпуса):

  - Тип A: 55 мм

  - Тип B: 48 мм

- Масса насоса:

  - Тип A: 110,3 фунта (приблизительно 50 кг) — согласно официальным данным модели 1A серии VDC-22

  - Тип B: 95 фунта (приблизительно 43,1 кг) — соответствующий весу модели 1A с фланцевым монтажом

- Питание (рабочая жидкость): Гидравлическое масло (вязкость ISO VG32-68, показатель вязкости не менее 90); совместимо с этиленгликольной жидкостью при выборе версии с керамическим покрытием VDC-HF.

- Уровень шума: ≤ 58 дБ(А) (при скорости 1500 об/мин) — достигается за счет углеродно-волокнистых лопастей и оптимизации внутренней структуры, что соответствует современным требованиям к шумопроводимости серии VDC.

Технические характеристики и преимущества

- Высокая эффективность и устойчивость при высоком давлении — благодаря уникальной системе баланса давления и трехточечной поддержке кольца, соответствующей конструкции модели VDC-22A(B)-2A3-1A, значительно улучшающей надежность при длительной работе под нагрузкой.

- Энергосбережение — применение конструкции с переменным расходом позволяет снизить энергопотребление, особенно при полной остановке подачи жидкости, что является ключевой особенностью модели 1A серии VDC.

- Низкие вибрации и шум — использование углеродно-волокнистых лопастей и амортизационного корпуса минимизирует вибрации и шум, а также повышает долговечность насоса.

- Простота обслуживания — механизмы регулирования давления и расхода расположены на одном боку насоса, модульный дизайн обеспечивает быструю замену запчастей, а также удобство монтажа и регулировки.

- Высокая точность управления — механическое регулирование обеспечивает стабильный расход с погрешностью ±1% FS, а трехточечная поддержка кольца улучшает отзывчивость при запуске, остановке и изменении нагрузки.

Область применения

Широко используется в гидравлических системах промышленных станков, строительной и дорожной техники, а также в обычных промышленных установках — благодаря высокой надежности, низким энергопотерям и простоте обслуживания, характерным для модели 1A серии VDC-22.

Рекомендации по обслуживанию

- Периодическая проверка чистоты рабочей жидкости (не ниже класса NAS 8) и контроля температуры рабочей жидкости в диапазоне 15–60 °C.

- Регулярная замена уплотнений (рекомендуемый период — 2 года или 8000 рабочих часов)

- Остановка насоса при возникновении аномальных вибраций или повышения температуры на более чем 15% от нормы.
