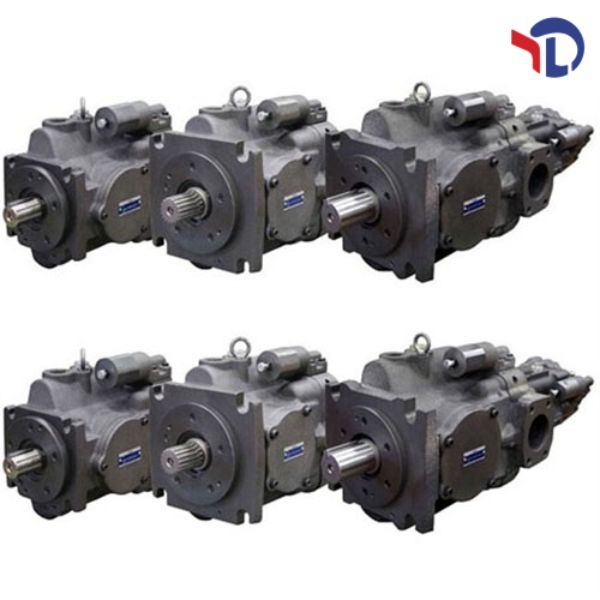

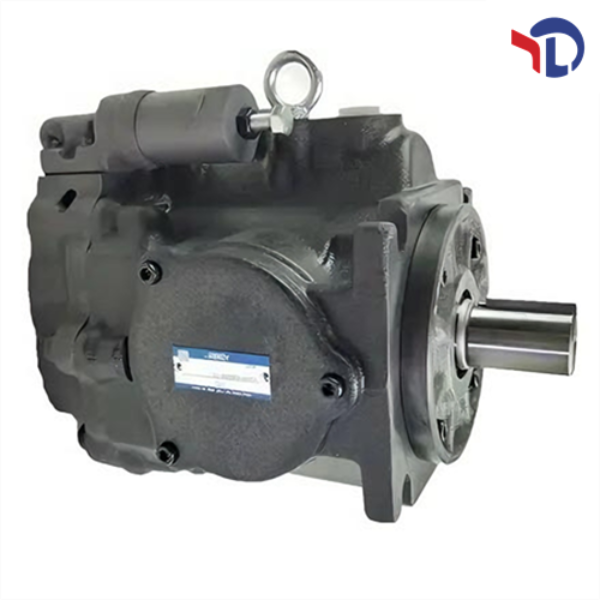

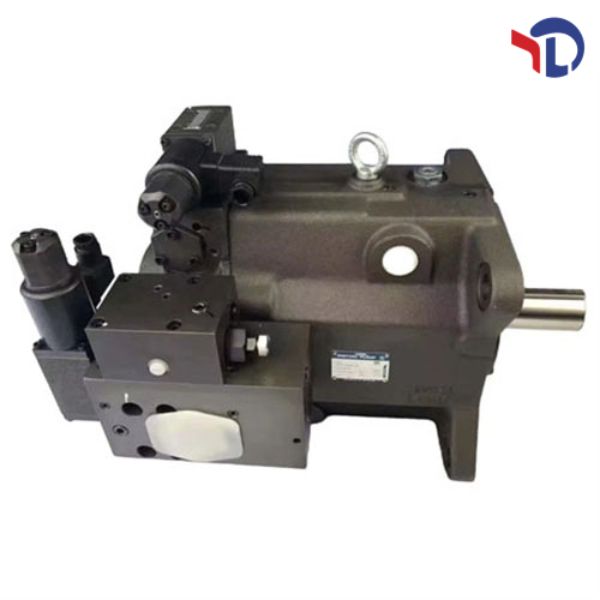

Поршневые насосы Yuken A3H100-FR01-11A4K-10

Категория Опубликовано Обновление Просмотр

Поршневой насос 2026-03-20 14:39:41 2026-03-20 14:54:25 3

Wechat: +86 13728707767

Whats app: +86 13728707767

Tel: +86 755 29874345

Fax: +86 755 27542157

E-mail：hyd-sales2009@outlook.com

Подробности

Инструкция по эксплуатации гидравлической высокого давления поршневой помпы YUKEN A3H100-FR01-11A4K-10

1. Общие сведения

1.1 Назначение и область применения

Гидравлическая высокого давления поршневая помпа YUKEN A3H100-FR01-11A4K-10 (далее — помпа) относится к серии переменного расхода, разработана для работы в гидравлических системах с высоким давлением. Помпа предназначена для преобразования механической энергии в гидравлическую, подавая гидравлическое масло под высоким давлением в исполнительные механизмы различных промышленных установок.

Область применения: горнодобывающая промышленность, тяжелое машиностроение, оборудование для литья под давлением, металлообработка, строительная техника и другие отрасли, где требуется высокая надежность и стабильность работы гидравлической системы при значительных нагрузках.

1.2 Основные характеристики конструкции

Помпа выполнена по односторонней поршневой схеме с переменным расходом, оснащена системой регулирования давления и расхода, обеспечивающей высокую эффективность и стабильность работы. Основные узлы: корпус помпы, вала, цилиндрического блока, поршней, распределительного диска, системы регулирования и уплотнений. Материалы конструкционных элементов выбраны с учетом высоких требований к прочности и износостойкости при работе под высоким давлением.

1.3 Безопасные требования

При эксплуатации, монтаже, техническом обслуживании и ремонте помпы необходимо соблюдать следующие правила безопасности, чтобы предотвратить травмы человека и повреждение оборудования:

Только квалифицированный персонал, ознакомленный с настоящей инструкцией, может производить работы с помпой.
Перед началом работы проверьте герметичность соединений, исправность крепления помпы и подключений трубопровода.
При работе помпы запрещено открывать любые узлы, разбирать компоненты или контактировать с вращающимися частями и горячими поверхностями (температура гидравлического масла может достигать 60 °C).
При остановке помпы для обслуживания или ремонта необходимо отключить источник питания электродвигателя, сбросить давление в гидравлической системе и дождаться остывания масла.
Используйте только рекомендованное гидравлическое масло, соблюдайте требования к его чистоте и температурному режиму.

2. Технические характеристики

Параметр	Значение
Модель	A3H100-FR01-11A4K-10
Тип помпы	Поршневая, переменного расхода, высокого давления
Номинальное давление	35 МПа (350 кгс/см²)
Максимальное давление	35 МПа (при длительной работе), 40 МПа (кратковременное)
Расход (при номинальных оборотах)	100 см³/об (при максимальном регулировании)
Минимальный регулируемый расход	63 см³/об
Диапазон оборотов вала	600 — 1800 об/мин
Допустимое давление на всасывающем патрубке	От -16,7 до +50 кПа; при оборотах свыше 1800 об/мин — от 0 до +50 кПа
Требуемая чистота гидравлического масла	NAS 10 класса (чистота не хуже 10 класса NAS)
Диапазон вязкости масла	20 — 400 мм²/с (при рабочей температуре)
Рабочая температура масла	0 — 60 °C (оптимально 30 — 50 °C)
Объем предварительного заполнения маслом	1700 см³ (1,7 л)
Тип регулирования	Регулирование давления и расхода (комплексное регулирование)
Материал корпуса	Чугун литой

3. Монтаж и установка

3.1 Предварительные проверки

Перед монтажом помпы проверьте:

Целостность корпуса, отсутствие царапин, трещин и повреждений на соединяющих поверхностях, патрубках и крепежных местах.
Исправность уплотнений (на месте, без повреждений, деформаций).
Чистоту внутренних полостей помпы (не должно быть посторонних предметов, грязи, ржавчины).
Совместимость размеров вала помпы с валом электродвигателя (диаметр, ключway).

3.2 Условия монтажа

Монтируйте помпу на прочном основании (станина, рама установки), обеспечивающем минимальные вибрации. Расположите помпу так, чтобы обеспечить свободный доступ к узлам регулирования, патрубкам и крепежным элементам для обслуживания.

Патрубок для заполнения масла должен быть расположен вверх. Высота всасывающего патрубка помпы должна находиться не выше 1 метра от уровня масла в резервуаре.

3.3 Подключение к электродвигателю

Соедините вал помпы с валом электродвигателя с использованием гибкой муфты, чтобы избежать перегрузок, изгибных и осевых усилий на вал помпы. Максимальное допустимое смещение осей — не более 0,1 мм (TIR), максимальный допустимый угловой сдвиг — не более 0,2°.

Проверьте правильность направления вращения вала помпы (должен соответствовать стрелке, нанесенной на корпусе помпы). Неправильное направление вращения приведет к повреждению помпы и потере работоспособности.

3.4 Подключение трубопровода

Всасывающий трубопровод: используйте трубки соответствующего диаметра (не менее указанного на фланце помпы), обеспечьте герметичность соединений. Всасывающий патрубок должен быть оснащен фильтром резервуарного типа с размером ячеек не менее 100 мкм (150 меш).

Отводной трубопровод: подключите к выпускному патрубку помпы, установите в линии предохранительный клапан, чтобы предотвратить повреждение оборудования при внезапном блокаде линии подачи. При использовании стальных труб избегайте перегрузок помпы нагрузкой от трубопровода, чтобы не вызвать чрезмерный шум.

Трубопровод для слива: установите согласно схеме, обеспечьте, чтобы давление внутри корпуса помпы оставалось на нормальном уровне — не более 0,1 МПа (рабочее давление), не более 0,5 МПа (пulse pressure). Длина трубопровода для слива должна быть не более 1 метра, конец трубы должен быть погружен в масло.

Все соединения должны быть герметичными, без утечек масла. Перед запуском помпы проверьте все соединения на предмет утечек.

4. Начало эксплуатации

4.1 Подготовка к запуску

Залейте в корпус помпу и гидравлическую систему рекомендованное гидравлическое масло через патрубок для заполнения. Объем предварительного заполнения для модели A3H100 — 1700 см³ (1,7 л).
Проверьте уровень масла в резервуаре (должен быть в диапазоне, указанном на шкале резервуара).
Откройте всасывающие и выпускные клапаны, чтобы избежать образования вакуума и перегрузки помпы.
Проверьте правильность направления вращения вала помпы (согласно стрелке на корпусе).
Проведите продувку воздуха из корпуса помпы и выпускного трубопровода, чтобы избежать вибраций и повреждений узлов помпы. Для этого можно отрегулировать регулирующие клапаны так, чтобы масло, вырабатываемое помпой, напрямую возвращалось в резервуар или исполнительный механизм двигался без нагрузки
