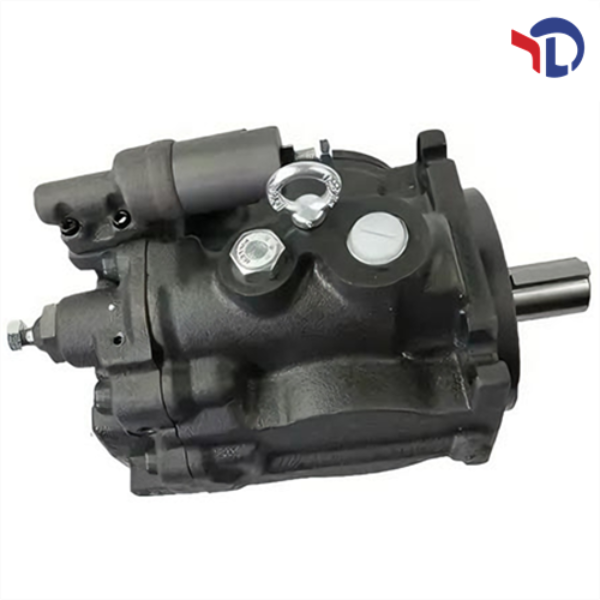

Инструкция по эксплуатации высоконапорной поршневой помпы YUKEN A3H100-FR07-11A4K-10

1. Общие сведения

1.1 Назначение и область применения

1.2 Основные характеристики

• Тип: высоконапорная поршневая помпа с переменным рабочим объемом

• Максимальное рабочее давление: 35 МПа (350 кгс/см²)

• Рабочий объем (при максимальном положении): 100 см³/оборот

• Диапазон скорости вращения вала: 600 — 1800 об/мин

• Тип управления: компенсатор давления (FR07)

• Материал корпуса: чугун литой

• Стандартный размер фланца: соответствующий стандартам YUKEN серии А3Н

1.3 Безопасные требования

• Только обученный и авторизованный персонал может производить монтаж, запуск, регулирование и обслуживание помпы.

• Перед началом работы убедитесь, что все соединения герметичны, а крепежные элементы затянуты до требуемого момента.

• При работе помпы не открывайте крышки, соединения труб или манометры — это может привести к выбросу высоконапорной гидравлической жидкости и травмам.

• При возникновении неисправностей или необычных звуков, вибраций или перегрева немедленно остановите помпу и отключите источник питания.

• Используйте только рекомендованную гидравлическую жидкость и соблюдайте требования к ее чистоте.

2. Технические параметры

3. Монтаж и подготовка к работе

3.1 Место монтажа

3.2 Монтажные требования

• Используйте гибкое соединительное соединители для соединения вала помпы с валом электродвигателя, чтобы избежать изгибных и осевых усилий на вал помпы. Максимальное допустимое смещение осей — не более 0,1 мм (TIR), а угловое смещение — не более 0,2°.

• Затяните крепежные болты помпы до рекомендуемого момента затяжки, чтобы предотвратить вибрации во время работы.

• При монтаже помпы убедитесь, что заливной отверстие расположено вверх.

• Соединяйте трубопроводы с всасывающим и нагнетательным патрубками помпы с максимальной осторожностью, чтобы избежать повреждения резьб и обеспечить герметичность соединений. Для всасывающего патрубка используйте трубы соответствующего диаметра (не менее рекомендуемого размером по модели).

3.3 Подготовка гидравлической системы

1. Наполните гидравлический бак рекомендованной гидравлической жидкостью (нефтяная основа, тип антиизносной или с противокоррозийными добавками, соответствующая ISO VG 32 или 46).

2. Проверьте чистоту гидравлической жидкости — она должна соответствовать классу чистоты NAS 10. Убедитесь, что всасывающий патрубок оснащен фильтром резервуара с размером ячеек не более 100 мкм (150 меш), а обратный трубопровод — фильтром с размером ячеек не более 10 мкм.

3. Проверьте герметичность всех соединений трубопроводов, гидравлических клапанов и других компонентов системы. Устраните возможные утечки.

4. Прокрутите вал помпы вручную (через соединительное соединители) на 2–3 оборота, чтобы убедиться, что он вращается свободно, без заеданий и необычных сопротивлений. Это поможет заполнить внутренние каналы помпы гидравлической жидкостью и избежать сухого трения при первом запуске.

4. Эксплуатация

4.1 Запуск помпы

1. Отключите нагрузку на гидравлическую систему (откройте разгрузочный клапан или переключите распределительный клапан в нейтральное положение).

2. Включите электродвигатель и запустите помпу на низкой скорости (не более 1000 об/мин).

3. Проверьте направление вращения вала помпы — оно должно соответствовать направлению, указанному на корпусе помпы (стрелкой). При неправильном направлении вращения помпа не будет подавать жидкость, что может привести к перегреву и повреждению.

4. Наблюдайте за манометрами: давление на нагнетательном патрубке должно постепенно повышаться до рабочего значения, а давление на всасывающем патрубке должно оставаться в диапазоне от -16,7 до +50 кПа. При скорости вращения более 1800 об/мин давление на всасывающем патрубке должно быть в диапазоне 0 — +50 кПа.

5. Проверьте наличие утечек гидравлической жидкости в местах соединений, а также наличие необычных звуков, вибраций или перегрева помпы.

6. После проверки (не менее 5 минут работы на низкой скорости) постепенно увеличьте скорость вращения до рабочего значения и подключите нагрузку на систему.

4.2 Нормальные режимы работы

• Давление в системе не должно превышать максимальное значение (35 МПа). Рекомендуется работать при давлении не более 28 МПа для увеличения срока службы помпы.

• Температура гидравлической жидкости должна оставаться в диапазоне от 0 °C до 60 °C. При превышении температуры 60 °C остановите помпу и устраните причину перегрева (например, неисправность охладителя).

• Регулярно проверяйте уровень и чистоту гидравлической жидкости. При необходимости пополняйте жидкость или заменяйте ее.

• Мониторируйте работу помпы: отсутствие необычных звуков, вибраций и утечек.

4.3 Остановка помпы

1. Отключите нагрузку на гидравлическую систему.

2. Снизьте скорость вращения электродвигателя до минимальной.

3. Отключите электродвигатель.

4. Закройте клапаны на всасывающем и нагнетательном трубопроводах (при длительной остановке).

5. При длительной остановке (более 1 месяца) вылейте гидравлическую жидкость из системы и помпы, а также продезинфицируйте внутренние каналы.

5. Обслуживание и техническое обслуживание

5.1 Регулярное обслуживание

5.2 Замена запчастей
