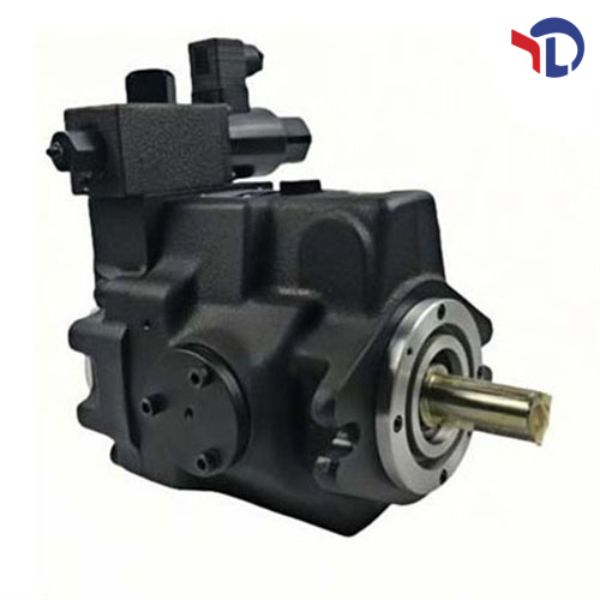

YUKEN насосы плунжерные ARL1-16-FR04C-22

Категория Опубликовано Просмотр

Поршневой насос 2026-03-19 16:48:56 2

Wechat: +86 13728707767

Whats app: +86 13728707767

Tel: +86 755 29874345

Fax: +86 755 27542157

E-mail：hyd-sales2009@outlook.com

Подробности

Характеристики гидравлического насоса YUKEN ARL1-16-FR04C-22

1. Общая информация о модели

Гидравлический насос YUKEN ARL1-16-FR04C-22 относится к серии переменных плунжерных насосов ARL1, предназначен для использования в средневысоких гидравлических системах. Он отличается компактностью, низким уровнем шума и высокой надежностью, а также имеет более небольшой вес и размер по сравнению с моделью ARL1-22. Основное отличие от модели ARL1-16-FR01C-22 заключается в типе управления — данная модель оснащена системой дистанционного электропривода регулировки, что расширяет возможности её применения в автоматизированных гидравлических системах 。

2. Основные технические параметры

Наименование параметра	Значение	Примечание
Тип насоса	Переменный плунжерный	С системой дистанционного электропривода регулировки (тип управления 04), отличается от типа 01 (компенсация давления) 。
Геометрический объем рабочего хода	15,8–16,3 см³/оборот	Стандартный объем для модели ARL1-16, точное значение может отличаться в зависимости от партии продукции; совпадает с параметрами модели ARL1-16-FR01C-22 。
Минимальный регулируемый расход	6,0 см³/оборот	Возможна дистанционная регулировка в зависимости от нагрузки системы; значение совпадает с моделью ARL1-16-FR01C-22, отличается от модели ARL1-22 (8,5 см³/оборот) 。
РATED давление	16 МПа (160 бар)	Максимальное кратковременное давление может достигать 21 МПа (210 бар); соответствует стандартным параметрам серии ARL1 。
Диапазон регулировки давления	1,2 – 16 МПа	Тип C, дистанционная регулировка посредством электропривода (в отличие от ручной регулировки у типа 01), шаг регулировки约 1,5 МПа за один оборот для серии ARL1 。
Диапазон оборотов вала	600 – 1800 об/мин	РATED обороты – 1800 об/мин, минимальные обороты – 600 об/мин (избегать перегрузки при низких или высоких оборотах); отдельные источники указывают минимальные обороты 500 об/мин 。
Направление вращения вала	По часовой стрелке (по умолчанию)	Просмотр со стороны вала; возможно изготовление с обратным направлением вращения (по запросу), символ R в модели обозначает часовое вращение 。
Тип крепления	Фланцевое (F)	Удобно для монтажа с электродвигателем и другими компонентами системы, символ F в модели обозначает фланцевое крепление; совпадает с типом крепления модели ARL1-16-FR01C-22 。
Масса насоса	Около 9,5–10,2 кг	Масса может незначительно отличаться в зависимости от комплектации (с учетом электропривода), немного больше, чем у модели ARL1-16-FR01C-22, и значительно меньше массы модели ARL1-22 (около 12 кг) 。
Коэффициент объемной эффективности	Более 90%	При эффективном дизайне, снижение энергетических потерь, характерно для всей серии ARL1; не зависит от типа управления (01 или 04) 。
Уровень шума	Ниже 58 дБ(A)	При давлении 7 МПа, оборотах 1500 об/мин и расстоянии измерения 1 м (для модели ARL1-16); немного выше, чем у модели ARL1-16-FR01C-22, из-за наличия электропривода 。
Тип электропривода (управления 04)	Стандартный электропривод	Обеспечивает дистанционную регулировку давления и расхода, удобно для интеграции в автоматизированные гидравлические системы 。

3. Требования к гидравлическому маслу

Тип масла: Чистое нефтяное гидравлическое масло (например, ISO VG32 или ISO VG46) 。
Диапазон вязкости: 20 – 400 мм²/с (при рабочей температуре 0 – 60 °C) 。
Чистота масла: Уровень загрязнения не ниже NAS 10 класса; на всасывающем патрубке устанавливается фильтр с размером фильтрации 100 мкм, на обратном трубопроводе – фильтр 10 мкм 。

4. Особенности и применение

Тип управления: Дистанционное электроприводное регулирование (01), автоматическая регулировка расхода и давления в зависимости от нагрузки системы, удобство интеграции в автоматизированные линии, символ 04 в модели обозначает данный тип управления 。
Надежность: Использование высококачественных материалов и узлов, совместимых с комплектующими серии A, долгий срок службы и низкие эксплуатационные расходы; имеет компактный и легкий дизайн, масса и объем ниже на 40% по сравнению с другими моделями серии AR 。
Область применения: Автоматизированные средневысоковольтные гидравлические системы, пластиковое оборудование, литейные машины, станки с ЧПУ, трубогибочные машины, небольшие прессы, строительные механизмы — особенно где требуется дистанционное регулирование и компактное размещение 。

5. Примечания к эксплуатации

При дистанционном регулировании давления убедитесь, что максимальное давление отсечки не превышает максимальное кратковременное давление (21 МПа). Регулярно проверяйте состояние электропривода, чистоту гидравлического масла и фильтров для предотвращения отказа насоса. При монтаже обеспечьте правильное крепление и выравнивание вала с электродвигателем, а также надежное подключение электропитания для электропривода, чтобы исключить вибрации, износ компонентов и сбои в работе управления. Заводской установкой является минимальное давление; после регулировки давления обязательно проверьте работоспособность электропривода 。
