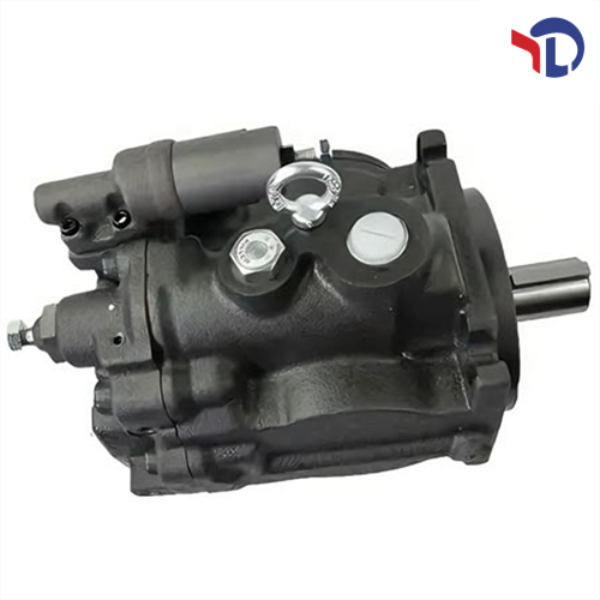

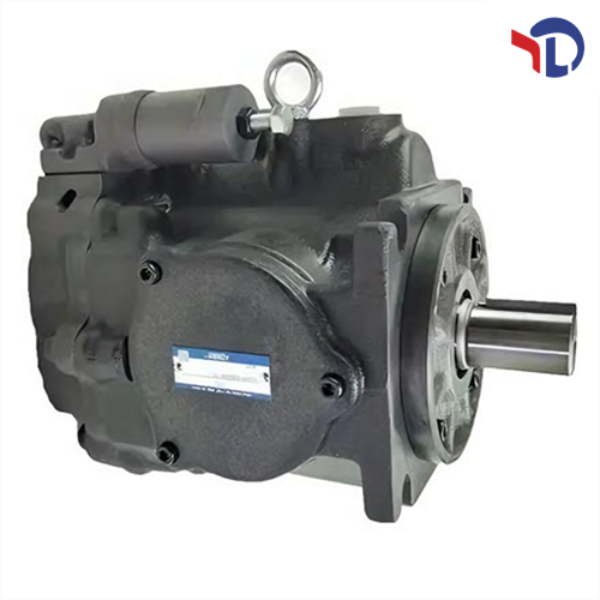

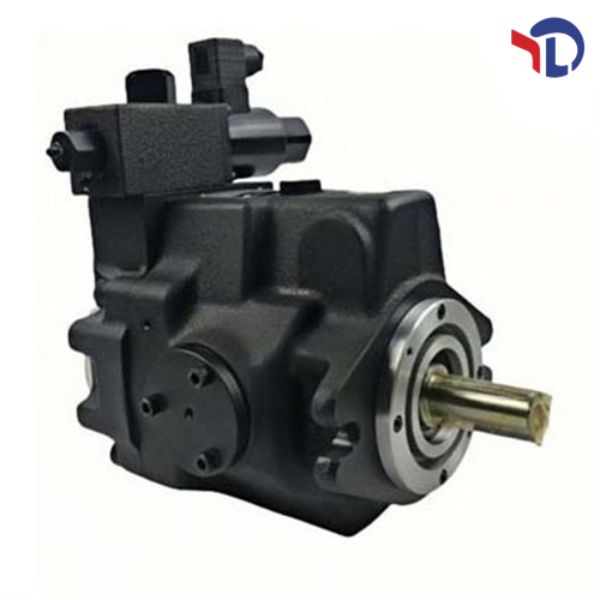

YUKEN насосы плунжерные ARL1-16-FR01C-22

Категория Опубликовано Просмотр

Поршневой насос 2026-03-19 16:45:13 2

Wechat: +86 13728707767

Whats app: +86 13728707767

Tel: +86 755 29874345

Fax: +86 755 27542157

E-mail：hyd-sales2009@outlook.com

Подробности

Характеристики гидравлического насоса YUKEN ARL1-16-FR01C-22

1. Общая информация о модели

Гидравлический насос YUKEN ARL1-16-FR01C-22 относится к серии переменных плунжерных насосов, предназначен для использования в средневысоких гидравлических системах. Он отличается компактностью, низким уровнем шума и высокой надежностью, а также имеет более небольшой вес и размер по сравнению с моделью ARL1-22, что делает его подходящим для широкого круга промышленных применений, включая пластиковое оборудование, литейные машины, строительные механизмы, станки с ЧПУ и другие устройства с гидравлическим приводом 。

2. Основные технические параметры

Наименование параметра	Значение	Примечание
Тип насоса	Переменный плунжерный	С системой компенсации давления (тип управления 01) 。
Геометрический объем рабочего хода	15,8–16,3 см³/оборот	Стандартный объем для модели ARL1-16, точное значение может отличаться в зависимости от партии продукции 。
Минимальный регулируемый расход	6,0 см³/оборот	Возможна регулировка в зависимости от нагрузки системы, отличчается от модели ARL1-22 (8,5 см³/оборот)。
РATED давление	16 МПа (160 бар)	Максимальное кратковременное давление может достигать 21 МПа (210 бар)。
Диапазон регулировки давления	1,2 – 16 МПа	Тип C, регулировка путем вращения винта регулировки давления (по часовой стрелке – увеличение давления, шаг регулировки约 1,5 МПа за один оборот для серии ARL1)。
Диапазон оборотов вала	600 – 1800 об/мин	РATED обороты – 1800 об/мин, минимальные обороты – 600 об/мин (избегать перегрузки при низких или высоких оборотах); отдельные источники указывают минимальные обороты 500 об/мин。
Направление вращения вала	По часовой стрелке (по умолчанию)	Просмотр со стороны вала; возможно изготовление с обратным направлением вращения (по запросу), символ R в модели обозначает часовое вращение。
Тип крепления	Фланцевое (F)	Удобно для монтажа с электродвигателем и другими компонентами системы, символ F в модели обозначает фланцевое крепление。
Масса насоса	Около 9–9,8 кг	Масса может незначительно отличаться в зависимости от комплектации, значительно меньше массы модели ARL1-22 (около 12 кг)。
Коэффициент объемной эффективности	Более 90%	При эффективном дизайне, снижение энергетических потерь, характерно для всей серии ARL1。
Уровень шума	Ниже 55 дБ(A)	При давлении 7 МПа, оборотах 1500 об/мин и расстоянии измерения 1 м (для модели ARL1-16), что свидетельствует о высокой шумоподавлении。

3. Требования к гидравлическому маслу

Тип масла: Чистое нефтяное гидравлическое масло (например, ISO VG32 или ISO VG46)。
Диапазон вязкости: 20 – 400 мм²/с (при рабочей температуре 0 – 60 °C)。
Чистота масла: Уровень загрязнения не ниже NAS 10 класса; на всасывающем патрубке устанавливается фильтр с размером фильтрации 100 мкм, на обратном трубопроводе – фильтр 10 мкм。

4. Особенности и применение

Тип управления: Компенсация давления (01), автоматическая регулировка расхода в зависимости от нагрузки системы, обеспечение экономичности работы, символ 01 в модели обозначает данный тип управления。
Надежность: Использование высококачественных материалов и узлов, совместимых с комплектующими серии A, долгий срок службы и низкие эксплуатационные расходы; имеет компактный и легкий дизайн, масса и объем ниже на 40% по сравнению с другими моделями серии AR。
Область применения: Строительные механизмы, пластиковое оборудование, литейные машины, станки с ЧПУ, трубогибочные машины, небольшие прессы и другие средневысоковольтные гидравлические системы, особенно где требуется компактное размещение и низкий уровень шума。

5. Примечания к эксплуатации

При настройке давления убедитесь, что максимальное давление отсечки не превышает максимальное кратковременное давление (21 МПа). Регулярно проверяйте чистоту гидравлического масла и состояние фильтров для предотвращения отказа насоса. При монтаже обеспечьте правильное крепление и выравнивание вала с электродвигателем для исключения вибраций и износа компонентов. Заводской установкой является минимальное давление; после регулировки давления обязательно затяните гайку фиксации винта регулировки。
