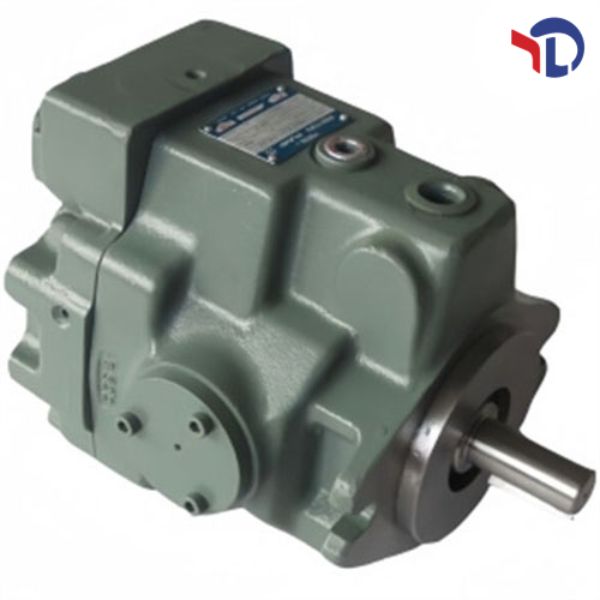

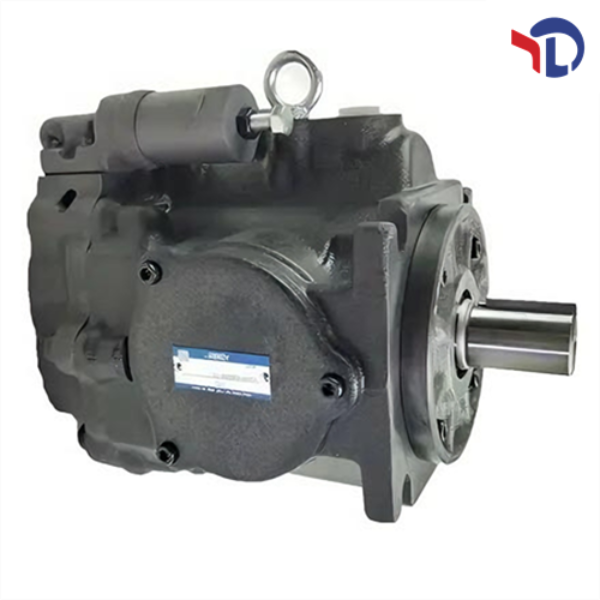

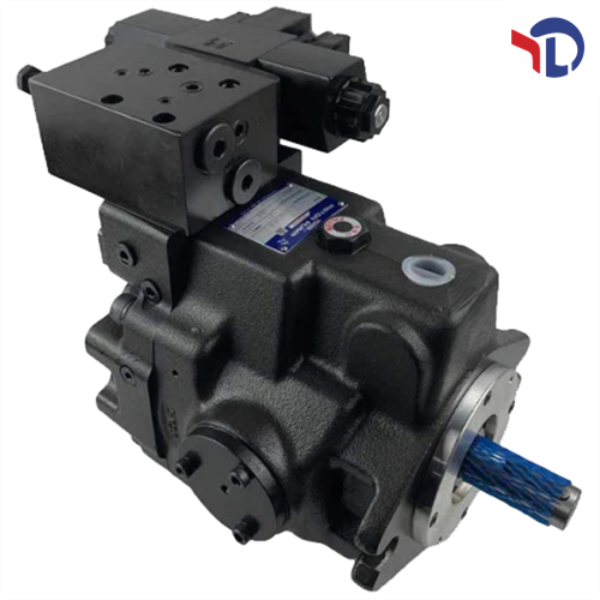

Описание параметров плунжерного насоса YUKEN ARL1-22-LR01C-22

1. Разбор обозначения модели

• ARL1 — Серия насоса: Плунжерный насос переменного выдачи серии ARL1, разработанный на основе технологий серий A и AR, отличается сверхкомпактностью (объем меньше на 40% по сравнению с серией A), легкостью (масса меньше на 30-44% по сравнению с серией AR) и низким уровнем шума, относится к насосам с компенсацией давления.

• 22 — Номинальный рабочий объем: Примерно 22 см³/оборот (cc/rev), что является крупным диапазоном выдачи рабочей жидкости для данной серии ARL1 (стандартный диапазон серии ARL1 — 4~16,3 см³/оборот), обеспечивает достаточный расход для средних и некоторых высоких гидравлических систем.

• L — Способ монтажа: Подвесное (ножковое) крепление (альтернатива — F: фланцевое крепление), при использовании подвесного крепления направление всасывающей отверстия ограничено стандартным типом S (направо); масса подвесного типа насоса серии ARL1 обычно ниже, чем фланцевого.

• R — Направление вращения вала: По часовой стрелке (вида с торца вала), стандартное направление работы; вариант с вращением против часовой стрелки доступен по запросу.

• 01C — Тип управления и диапазон давления: Тип управления 01 (компенсация давления стандартного диапазона), диапазон регулирования давления 1,2 ~ 16 МПа (тип C), предназначен для гидравлических систем с средними и высокими требованиями к давлению; регулирование давления осуществляется путем поворота регулировочного винта по часовой стрелке для увеличения давления, при этом каждый оборот винта увеличивает давление примерно на 2,9 МПа.

• 22 — Конструкторский код: Уникальный идентификатор конструкции насоса, определяющий особенности исполнения деталей, комплектации и технических характеристик, отличный от стандартного кода 10 других моделей серии ARL1.

2. Основные технические параметры

• Максимальный рабочий объем (выдача на оборот): Примерно 22 см³/оборот (cc/rev), что является крупнейшим объемом в серии ARL1, обеспечивает достаточный расход рабочей жидкости для средних гидравлических систем; минимальный регулируемый расход — около 8,5 см³/оборот.

• Диапазон регулирования давления: 1,2 ~ 16 МПа (в соответствии с обозначением «01C» в модели), устойчивое поддержание заданного давления, подходит для систем с средними и высокими нагрузками; максимальное рабочее давление серии ARL1 при контроле типа 01 — 16 МПа.

• Диапазон оборотов вала: 600 ~ 1800 об/мин (оборотов в минуту); рекомендуемый рабочий диапазон — 1000 ~ 1500 об/мин для обеспечения низкого уровня шума и долговечности насоса; номинальная скорость вращения — 1800 об/мин.

• Коэффициент полезного действия (КПД): Объемный КПД > 97% (при давлении 16 МПа, оборотах 1500 об/мин); общий КПД > 88%, обеспечивает эффективное использование энергии благодаря продуманной конструкции на основе технологий серий A и AR; объемный КПД серии ARL1 в целом превышает 90%.

• Уровень шума: Ниже 55 дБ(A) (при давлении 16 МПа, оборотах 1500 об/мин, измерение на расстоянии 1 м от насоса), соответствует современным требованиям к шумовой нагрузке, особенно актуально для рабочих зон с высокими требованиями к акустике; серия ARL1 отличается низким уровнем шума благодаря специальной конструкции.

• Материал корпуса: Чугун литой (GG25), обладает высокой прочностью, устойчивостью к гидравлическим нагрузкам и долговечностью при длительной эксплуатации; некоторые компоненты могут быть изготовлены из нержавеющей стали.

• Масса насоса: Приблизительно 15 кг, несмотря на больший рабочий объем, сохраняет компактность и легкость по сравнению с аналогичными насосами других серий YUKEN (на 30-44% легче, чем насосы серии AR); подвесные модели серии ARL1 с меньшим объемом имеют массу 6,8-9,0 кг.

• Требуемая рабочая жидкость: Гидравлическое масло на нефтяной основе с вязкостью 20 ~ 400 мм²/с (при температуре 0 ~ 60 °C), рекомендуется использовать масло соответствующее стандарту ISO VG 32 или ISO VG 46; степень загрязнения масла должна быть не хуже NAS 10 класса; на всасывающей линии необходимо установить фильтр с размером ячеек не более 100 мкм (150 меш), на обратной линии — фильтр с размером ячеек не более 10 мкм.

• Диапазон рабочих температур: 0 °C ~ +60 °C, допустима кратковременная температура до 80 °C (не более 30 минут); при температуре ниже 0 °C требуется преднагрев рабочей жидкости.

• Параметры всасывания: Допустимое давление всасывания от -16,7 до +50 кПа; высота подъема всасывающей линии над уровнем масла в баке не должна превышать 1 м; диаметр всасывающей трубки должен соответствовать диаметру отверстия насоса; на всасывающей линии необходимо установить фильтр с размером ячеек не более 100 мкм (150 меш).

3. Характеристики эксплуатации и особенности

• Энергоэффективность: Тип управления по давлению с компенсацией (тип 01) позволяет снизить расход энергии в режиме низкой нагрузки, так как насос автоматически уменьшает выдачу рабочей жидкости при достижении заданного давления (1,2~16 МПа), минимизируя потери мощности; серия ARL1 разработана с учетом высокой энергоэффективности на основе опыта серий A и AR.

• Низкое тепловыделение: Низкие потери мощности и высокий КПД минимизируют нагрев рабочей жидкости, что продлевает срок службы насоса, гидравлических насосов и всего гидравлического контура, а также сокращает потребности в охлаждении системы.

• Компактность и универсальность: Малая масса и подвесное монтажное крепление делают насос подходящим для использования в ЧПУ-токарных станках, станках с ЧПУ, высокоэффективных специализированных машинах, пластиковых и литьевых машинах, а также в других промышленных устройствах с ограниченным пространством для установки; серия ARL1 отличается сверхкомпактностью (объем меньше на 40% по сравнению с серией A).

• Надежность: Использование высококачественных материалов, продуманная конструкция на основе опыта серий A и AR, а также контроль степени загрязнения рабочей жидкости обеспечивают стабильную работу в условиях длительной эксплуатации, снижают вероятность поломок и сокращают затраты на обслуживание; детали серии ARL1 частично унифицированы с сериями A и AR, что облегчает ремонт.

• Низкий уровень шума: Специальная конструкция насоса, сочетающаяся с низкими потерями мощности, обеспечивает низкий шум при работе (ниже 55 дБ(A)), что улучшает условия труда и соответствует современным экологическим требованиям; на расстоянии 1 м от насоса при давлении 7 МПа и оборотах 1500 об/мин уровень шума составляет 55 дБ(A) (для моделей серии ARL1 с малым объемом).

• Отсутствие механизма регулирования расхода: Насос серии ARL1 не имеет механизма регулирования расхода, поэтому необходимо выбирать модель в соответствии с требуемым объемом выдачи рабочей жидкости.
