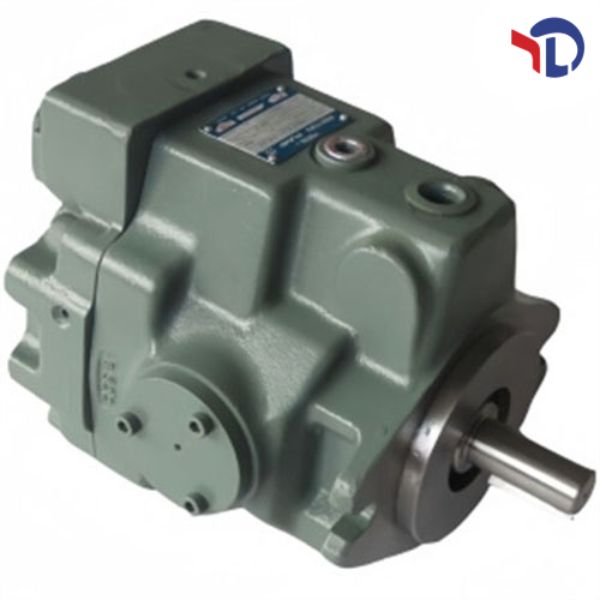

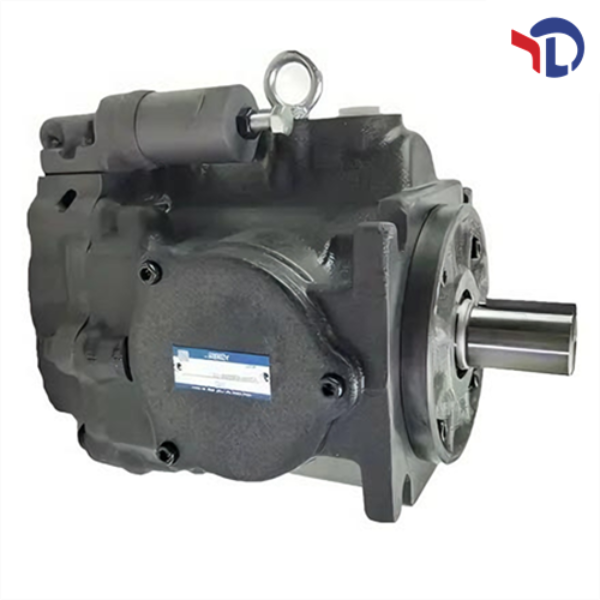

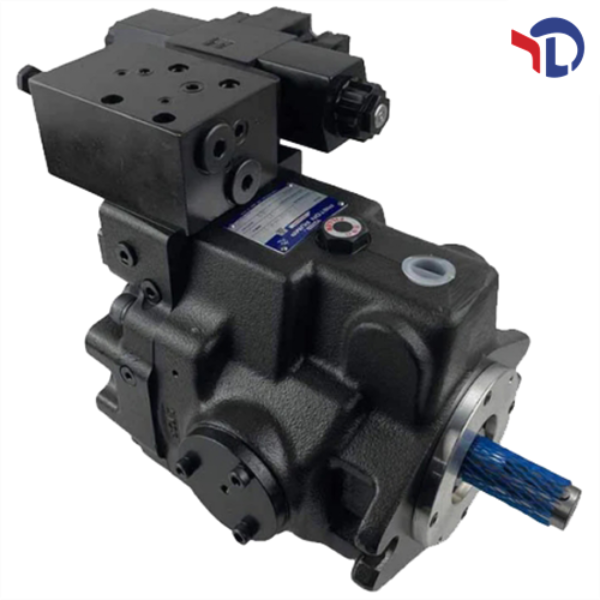

Описание параметров плунжерного насоса YUKEN A56-FR04BK-32

1. Разбор обозначения модели

• A56 — Серия насоса: Плунжерный насос переменного выдачи серии A56, разработанный для крупных гидравлических систем, отличается высокой прочностью, устойчивостью при высоких давлениях и температурах, а также улучшенной износостойкостью и коррозионной устойчивостью благодаря использованию высококачественных материалов и специальной обработке表面.

• F — Способ монтажа: Фланцевое крепление (альтернатива — L: подвесное крепление), стандартный вариант для насосов серии A56, обеспечивает надежное закрепление в гидравлических установках, удобен для интеграции в крупные промышленные системы.

• R — Направление вращения вала: По часовой стрелке (вида с торца вала), стандартное направление работы насоса; вариант с вращением против часовой стрелки доступен по предварительному запросу.

• 04 — Тип управления: Регулирование по давлению с компенсацией (тип 04), относится к типу компенсации давления с возможностью плавной регулировки, при котором при достижении заданного давления насос автоматически уменьшает выдачу рабочей жидкости, обеспечивая энергосбережение и стабильность системы.

• B — Диапазон регулирования давления: 1,2 ~ 7 МПа (варианты: C — 1,2~16 МПа; H — 1,2~21 МПа), предназначен для гидравлических систем с низкими и средними требованиями к давлению, широко используется в устройствах с длительным режимом ожидания.

• K — Форма выходного вала: Вал с плоским ключом, обеспечивает надежное соединение с приводом (электродвигателем), предотвращает скольжение при работе под высокими нагрузками, стандартный вариант для насосов серии A56.

• 32 — Конструкторский код: Уникальный идентификатор конструкции насоса, определяющий особенности исполнения деталей, комплектации и технических характеристик, соответствует стандартным требованиям серии A56.

2. Основные технические параметры

• Максимальный рабочий объем (выдача на оборот): 56,2 см³/оборот (cc/rev), что является стандартным максимальным объемом для серии A56, обеспечивает достаточный расход рабочей жидкости для крупных гидравлических систем.

• Диапазон регулирования давления: 1,2 ~ 7 МПа (в соответствии с обозначением «B» в модели), устойчивое поддержание заданного давления; максимальное рабочее давление серии A56 — 28 МПа, номинальное рабочее давление — 25 МПа.

• Диапазон оборотов вала: 600 ~ 3600 об/мин (оборотов в минуту); рекомендуемый рабочий диапазон — 1000 ~ 1800 об/мин для обеспечения долговечности и низкого уровня шума; номинальная скорость вращения — 1800 об/мин.

• Коэффициент полезного действия (КПД): Объемный КПД > 98% (при давлении 7 МПа, оборотах 1800 об/мин); общий КПД > 90%, обеспечивает высокую эффективность использования энергии благодаря продуманной конструкции и качественным компонентам.

• Уровень шума: Ниже 58 дБ(A) (при давлении 7 МПа, оборотах 1800 об/мин, измерение на расстоянии 1 м от насоса), соответствует современным требованиям к шумовой нагрузке, даже при работе в крупных промышленных помещениях.

• Материал корпуса: Чугун литой (GG25) с специальной термической обработкой, обладает высокой прочностью, устойчивостью к гидравлическим нагрузкам и долговечностью при длительной эксплуатации в экстремальных условиях (высокое давление, температура).

• Масса насоса: Приблизительно 35,0 кг (фланцевое монтажное крепление), что соответствует массе аналогичных моделей серии A56 с фланцевым монтажом.

• Требуемая рабочая жидкость: Гидравлическое масло на нефтяной основе с вязкостью 20 ~ 400 мм²/с (при температуре 0 ~ 60 °C), рекомендуется использовать масло соответствующее стандарту ISO VG 32 или ISO VG 46; степень загрязнения масла должна быть не хуже NAS 10 класса; на всасывающей линии необходимо установить фильтр с размером ячеек не более 100 мкм (150 меш), на обратной линии — фильтр с размером ячеек не более 10 мкм.

• Диапазон рабочих температур: 0 °C ~ +60 °C, допустима кратковременная температура до 80 °C (не более 30 минут); при температуре ниже 0 °C требуется преднагрев рабочей жидкости для предотвращения повреждения компонентов.

• Параметры всасывания: Допустимое давление всасывания от -16,7 до +50 кПа; высота подъема всасывающей линии над уровнем масла в баке не должна превышать 1 м; диаметр всасывающей трубки должен соответствовать диаметру отверстия насоса; на всасывающей линии необходимо установить фильтр с размером ячеек не более 100 мкм (150 меш).

3. Характеристики эксплуатации и особенности

• Энергоэффективность: Тип управления по давлению с компенсацией (тип 04) позволяет снизить расход энергии в режиме низкой нагрузки, так как насос автоматически уменьшает выдачу рабочей жидкости при достижении заданного давления (1,2~7 МПа), минимизируя потери мощности и нагрев рабочей жидкости.

• Прочность и устойчивость: Насос серии A56 изготовлен из высококачественных материалов с специальной обработкой, что обеспечивает его устойчивость при высоких давлениях (до 28 МПа) и температурах, а также отличную износостойкость и коррозионную устойчивость, подходит для эксплуатации в экстремальных промышленных условиях.

• Универсальность применения: Фланцевое монтажное крепление и стандартные размеры делают насос подходящим для использования в крупных гидравлических системах, тяжелом машиностроении, металлургических заводах, строительном оборудовании, пластиковых и литьевых машинах, где требуется стабильная подача рабочей жидкости при низком и среднем давлении.

• Надежность и долговечность: Использование высококачественных компонентов, продуманная конструкция и контроль степени загрязнения рабочей жидкости обеспечивают стабильную работу в условиях длительной эксплуатации, снижают вероятность поломок и сокращают затраты на обслуживание; детали серии A56 унифицированы, что облегчает ремонт и замену запасных частей.

• Низкое тепловыделение: Высокий КПД и оптимизированная конструкция минимизируют нагрев рабочей жидкости, что продлевает срок службы насоса и всего гидравлического контура, а также сокращает потребности в охлаждении системы.

• Удобство монтажа и обслуживания: Фланцевое крепление обеспечивает простоту монтажа и демонтажа, а унифицированные детали и стандартные параметры упрощают техническое обслуживание и замену запасных частей.
