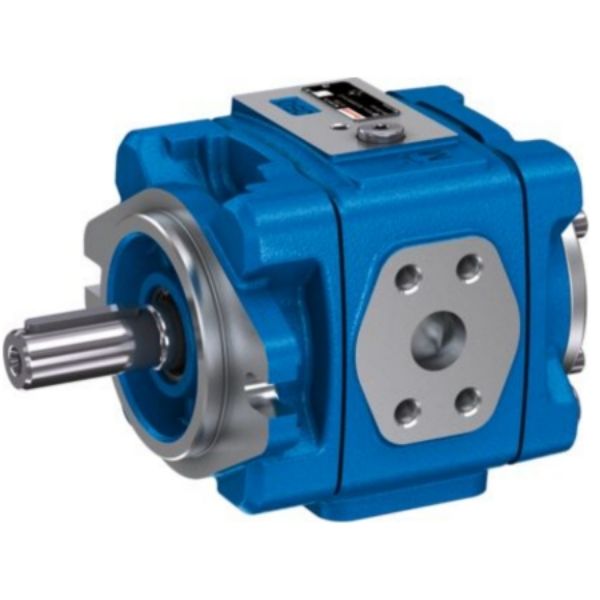

PGH-2X Шестеренчатый насос с внутренним зацеплением

Шестеренчатый насос с внутренним зацеплением REXROTH серии PGH-2X - это высокопроизводительный продукт в области

промышленной гидравлики. Его основные преимущества заключаются в высокой эффективности и стабильности, низком уровне

шума, низкой пульсации, широком диапазоне применения и простоте обслуживания. Он подходит для обработки пластмасс,

оборудования высокого давления, испытательные стенды и другие высокоточные и высоконадежные сценарии.Ниже

приведено подробное описание насосов этой серии：

1. Основная структура и принцип проектирования

Структурный состав

Серия PGH-2X имеет конструкцию с внутренним зацеплением, а ключевые компоненты включают：

Корпус, крышка подшипника и торцевая крышка образуют герметичную полость для защиты внутренних шестерен.

Шестерня внутреннего зацепления и вал-шестерня: Изменение объема осуществляется за счет зацепления шестерен,

которое управляет потоком гидравлического масла.

Блок радиальной компенсации и сегментированные заполняющие детали: он состоит из сегментированного опорного корпуса веерообразной

формы и уплотнительного ролика, которые обеспечивают отделение зоны поглощения масла от зоны давления и уменьшают утечку.

Осевые прокладки и монтажные фланцы: оптимизируют эффективность уплотнения и облегчают интеграцию в систему.

Принцип работы

Процесс всасывания масла: Вал шестерни вращается, приводя в движение внутреннее зацепление,

объем зоны всасывания масла увеличивается, образуя вакуум, и гидравлическое масло всасывается внутрь.

Процесс слива масла: Шестерня продолжает вращаться, объем зоны поглощения масла уменьшается,

и гидравлическое масло выдавливается в зону нагнетания и выпускается через напорный канал.

Механизм компенсации: Блок радиальной компенсации взаимодействует с шестерней для разделения зоны поглощения масла/давления,

а технология компенсации зазора в уплотнении обеспечивает эффективную работу при низкой скорости и низкой вязкости.

2. Основные преимущества и эксплуатационные характеристики

Эффективный и стабильный

Конструкция с фиксированным рабочим объемом: постоянный расход, подходит для гидравлических систем, требующих точного управления.

Компенсация зазора в уплотнении: Даже при низкой скорости (например, 600 об/мин) или низкой вязкости (например, 10 мм2/с) можно

поддерживать высокую объемную эффективность и снижать потери энергии.

Низкий уровень шума и пульсаций

Малая пульсация потока: шестерня плавно входит в зацепление, колебания потока незначительны, а шум системы значительно снижен

(подходит для сред, чувствительных к шуму).

Подавление вибрации: Оптимизация конструкции снижает механическую вибрацию и продлевает срок службы оборудования.

Широкая сфера применения

Совместимость по вязкости: Поддерживайте диапазон вязкости гидравлического масла от 10 до 300 мм2/с для адаптации к различным условиям работы.

Адаптируемость к скорости: Максимальная скорость может достигать 3000 об/мин для удовлетворения потребностей высокоскоростного вождения.

Выдерживаемая нагрузка: постоянное рабочее давление до 315 бар, пиковое давление 350 бар, подходит для систем высокого давления.

Простота обслуживания и модульная конструкция

Стандартизация компонентов: все базовые размеры и технические характеристики могут быть объединены в любую комбинацию,

которую легко модернизировать или расширить.

Быстрая замена: конструкция проста, ключевые компоненты (такие как уплотнения и подшипники) легко разбираются,

а затраты на техническое обслуживание снижаются.

3. Типичные сценарии применения

Оборудование для обработки пластмасс

Обеспечьте стабильную гидравлическую мощность для машин для литья под давлением и экструдеров,

чтобы обеспечить точность и эффективность формования.

Оборудование высокого давления и испытательный стенд

В контуре регулирования давления реализована высокоточная регулировка давления для удовлетворения потребностей испытаний на устойчивость к усталости.

Оборудование для промышленной автоматизации

Непосредственно приводите в действие оборудование с нормальной или регулируемой скоростью вращения или залейте жидкость в аккумулятор,

чтобы повысить скорость срабатывания системы.

4. Рекомендации по выбору модели

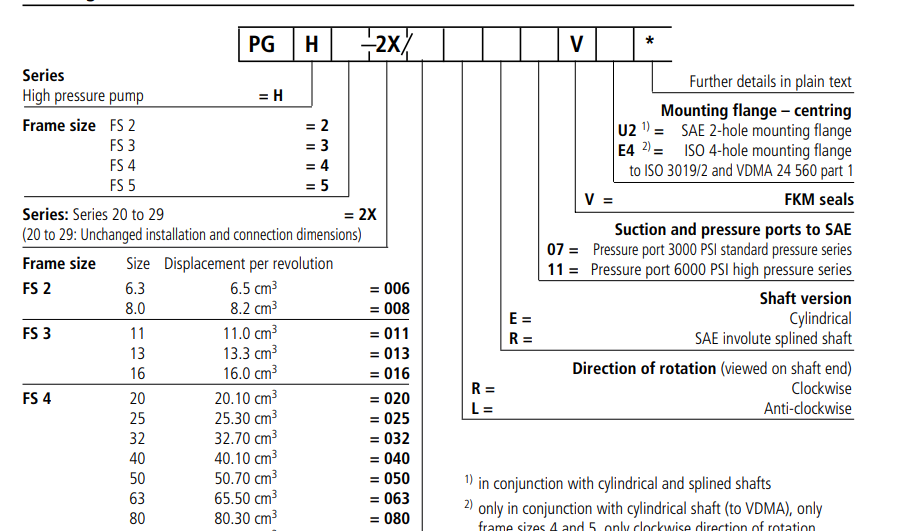

Пример модели

PGH2-2X/008RE07VU2: Рабочий объем 8,2 см3/об, соответствует требованиям к расходу среды.

PGH2-2X/005RE07VU2: Рабочий объем 5 см3/об, подходит для систем точного дозирования.

Точки отбора

Соответствие расхода и давления: выберите объем и уровень давления (например, постоянное рабочее давление 315 бар)

в соответствии с требованиями системы.

Совместимость со средой: Подтвердите тип гидравлического масла (например, минеральное масло, экологически чистая среда HFC/HFD) и,

при необходимости, выберите тип уплотнения (например, тип W).

Стандартный монтажный интерфейс: Убедитесь, что вход/выход (фланец SAE) и удлинитель вала (шлицевой вал DIN5480) соответствуют системным требованиям.
