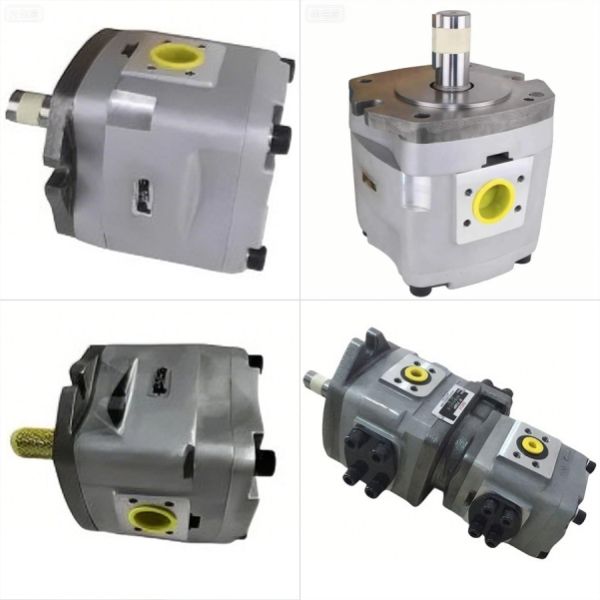

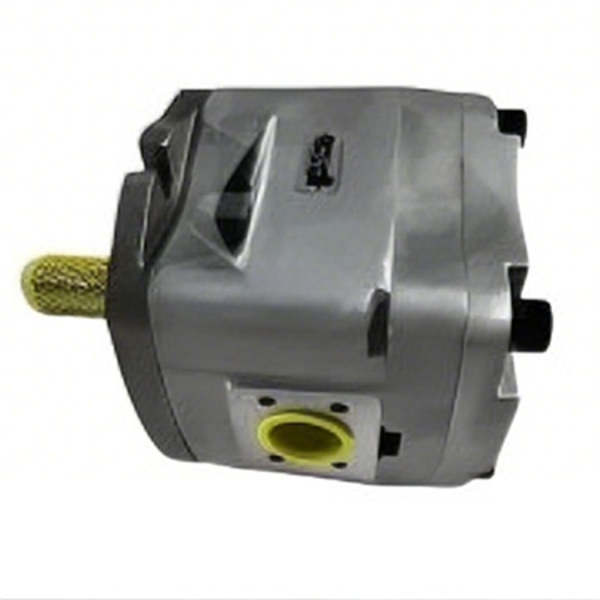

IPH-6A(B)-100-21 Шестеренчатый насос

Шестеренчатый насос серии Nachi IPH :

1. Анализ модели

IPH-6A-100-21: установка на ножке (фиксированное отверстие во фланце), рабочий объем 100 мл/об/мин, код конструкции 21.

IPH-6B-100-21: Установка фланца (фиксированный фланец на конце вала), рабочий объем 100 мл/об/мин, код конструкции 21.

2. Основные параметры

Производительность по давлению

Номинальное давление: 25 МПа (в некоторой информации упоминается, что максимальное выдерживаемое давление может

достигать 30 МПа, но при длительной эксплуатации давление должно быть в пределах номинального).

Диапазон регулировки давления: 0-25 МПа, подходит для гидравлических систем высокого давления.

Характеристики потока

Рабочий объем: 100 мл/об, диапазон расхода составляет 80-120 мл/об для удовлетворения потребностей в большом потоке.

Диапазон скоростей: 400-2000мин-1, поддерживает работу как на низких, так и на высоких скоростях.

Среда и температура

Применимые среды: среды на основе минеральных масел, такие как гидравлические масла и смазочные материалы,

с диапазоном вязкости от 5 до 500 ССТ (рекомендуется ISO VG32-68).

Рабочая температура: температура масла 5-65 ℃, температура окружающей среды 0-60 ℃.

Структура и вес

Конструкция: Конструкция внутреннего зацепляющего механизма выше, чем у насоса с внешним зацеплением.

Вес: Удельный вес может незначительно отличаться в зависимости от способа установки,

но обычно он более умеренный и прост в установке и обслуживании.

В-третьих, технические характеристики

Высокая эффективность

Запатентованная технология используется для повышения эффективности в виде осевого и радиального давления,

которое может достигать 30 МПа.

Износостойкость и длительный срок службы

Шестерни и подшипники изготовлены из высокопрочной легированной стали, их поверхность закалена, а износостойкость превосходна.

Конструкция с компенсацией осевых и радиальных зазоров уменьшает внутреннюю утечку и продлевает срок службы.

Низкий уровень шума

Конструктивный метод коррекции внутреннего зацепления эвольвентных коротких зубьев используется для уменьшения

импульса и снижения шума, а рабочий шум составляет ≤65 дБ.

Простая конструкция и простота обслуживания

Модульная конструкция, простая замена уплотнений, низкие затраты на техническое обслуживание.

В-четвертых, сценарий применения

Промышленная гидравлическая система

Гидравлические источники питания для машин для литья под давлением, машин для литья под давлением,

станков с ЧПУ и другого оборудования.

Гидравлическая трансмиссионная система строительной техники (например, кранов и экскаваторов).

Смазка и транспортировка

Транспортировка высоковязких сред (таких как смазочные материалы и химическое сырье).

Системы смазки для черной металлургии, производства бумаги, текстильной и других отраслей промышленности.

Особые условия труда

Гидравлическая система рыскания и тангажа ветроэнергетического оборудования.

Гидравлические приводы для портового оборудования и подъемников.
