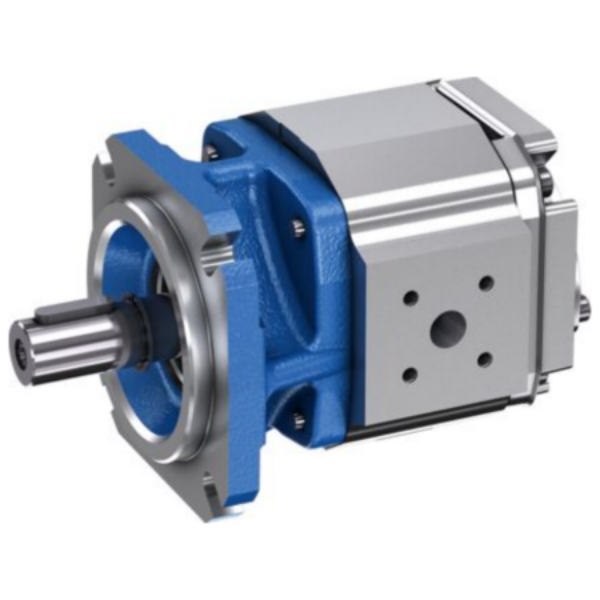

PGH-3X Шестеренчатый насос с внутренним зацеплением

Шестеренчатый насос с внутренним зацеплением REXROTH серии PGH-3X - это высокопроизводительный гидравлический насос с

фиксированным рабочим объемом, низким уровнем шума и низкой пульсацией потока. Он подходит для промышленных применений

с высоким давлением, высокой мощностью и циклами высокой нагрузки, таких как оборудование для обработки пластмасс,

автоматизированные прессы, литейные машины и системы наполнения аккумуляторов.Ниже приведено подробное описание насосов этой серии：

1. Структура и принцип работы

Основные компоненты

Серия PGH-3X использует конструкцию зубчатых колес с внутренним зацеплением, а основные компоненты включают：

Монтажный фланец, корпус и крышка трансмиссии сквозного вала составляют основную конструкцию корпуса насоса.

Шестеренный вал, внутреннее зацепление шестерни: Изменение объема осуществляется за счет зацепления шестерни,

которое управляет потоком гидравлического масла.

Подшипники скольжения, осевые прокладки, стопорные штифты: поддерживают вращающиеся детали и ограничивают осевое смещение.

Блок радиальной компенсации: он состоит из корпуса в форме веера, опорного корпуса в форме веера и уплотнительного ролика,

а зазор автоматически регулируется для изоляции зоны поглощения масла и зоны давления.

Рабочий процесс

Стадия поглощения масла: Вал шестерни вращается, приводя в действие внутреннюю шестерню, зазор в зоне поглощения масла увеличивается,

образуя отрицательное давление, и гидравлическое масло всасывается внутрь.

Стадия слива масла: Шестерня продолжает вращаться, величина зазора уменьшается, и гидравлическое масло выдавливается в

зону нагнетания и выпускается через нагнетательный патрубок.

Механизм компенсации: Блок радиальной компенсации взаимодействует с шестерней, изолируя зону поглощения масла/давления,

а уплотнительный ролик автоматически регулирует зазор, обеспечивая эффективную работу при низкой скорости и низкой вязкости.

2. Типичные сценарии применения

Оборудование для обработки пластмасс

Обеспечьте стабильную гидравлическую мощность для машин для литья под давлением и экструдеров, чтобы обеспечить точность и эффективность формования.

Оборудование высокого давления и испытательный стенд

В контуре регулирования давления реализована высокоточная регулировка давления для удовлетворения потребностей испытаний на устойчивость к усталости.

Оборудование для промышленной автоматизации

Непосредственно приводите в действие оборудование с нормальной или регулируемой скоростью вращения или залейте жидкость в аккумулятор,

чтобы повысить скорость срабатывания системы.

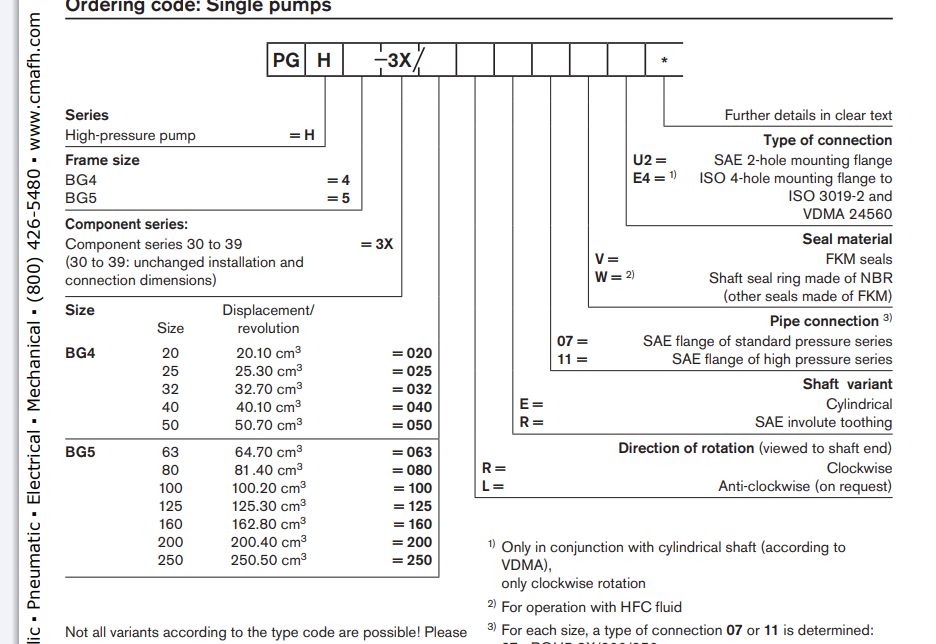

3. Рекомендации по выбору модели

Пример модели

PGH3-2X/008RE07VU2: Рабочий объем 8,2 см3/об, соответствует требованиям к расходу среды.

PGH3-2X/005RE07VU2: Рабочий объем 5 см3/об, подходит для систем точного дозирования.

Точки отбора

Соответствие расхода и давления: выберите объем и уровень давления (например,

постоянное рабочее давление 315 бар) в соответствии с требованиями системы.

Совместимость со средой: Подтвердите тип гидравлического масла (например, минеральное масло, экологически чистая среда HFC/HFD) и,

при необходимости, выберите тип уплотнения (например, тип W).

Стандартный монтажный интерфейс: Убедитесь, что вход/выход (фланец SAE) и удлинитель вала (шлицевой вал DIN5480) соответствуют системным требованиям.
