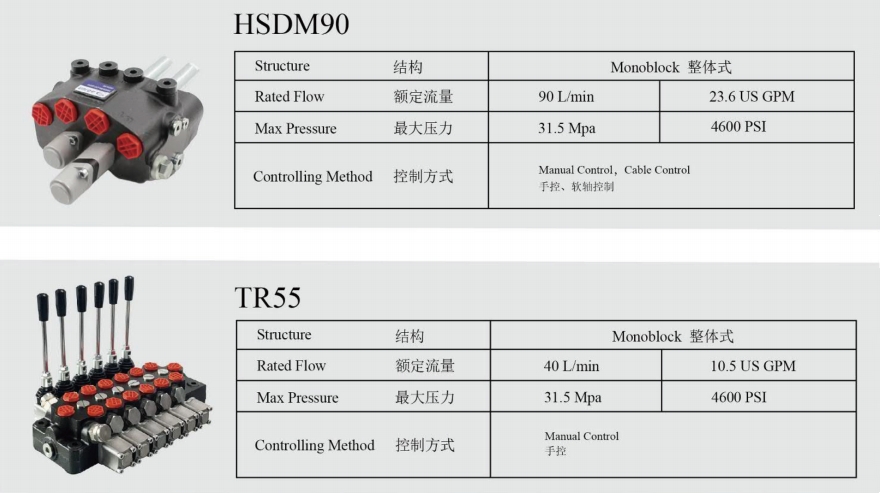

HSDM90 Клапан регулирования направления движения

Многоходовой регулирующий клапан серии HSDM90 представляет собой централизованное управляющее устройство, используемое

для управления несколькими компонентами привода (такими как гидроцилиндры и гидромоторы) в гидравлической системе.

Он обладает компактной конструкцией и интегрированными функциями. Следующий анализ проводится с трех точек зрения:

основные характеристики, сценарии применения, и точки отбора.：

1. Основные характеристики

Многоканальное интегрированное управление

Он состоит из комбинации нескольких регулирующих клапанов, которые могут одновременно управлять направлением

движения нескольких приводов (таких как подъем, втягивание, вращение и т.д.),

и подходит для сложных гидравлических систем, требующих совместных действий.

Типичная конструкция включает в себя переднюю крышку маслозаборника, заднюю крышку маслоотводчика и корпус каждого

 клапана в сборе. В некоторых моделях используется цельная конструкция (например, первый корпус клапана и передняя

 крышка маслозаборника) для уменьшения количества клапанов в сборе. кузова и снизить риск утечки масла.

Функциональная модульность

В него могут быть встроены вспомогательные компоненты, такие как предохранительные клапаны, обратные клапаны,

клапаны перегрузки и клапаны пополнения запасов масла, для реализации таких функций, как защита от давления,

 регулирование расхода и переключение направления.

Например, предохранительный клапан может предотвратить перегрузку системы, предохранительный клапан защищает один привод,

а клапан пополнения запасов масла поддерживает стабильность давления в системе.

Золотниковый клапан выполняет различные функции

Обеспечивают множество промежуточных функций (таких как O-type, Y-type, M-type,

P-type и т.д.) для удовлетворения потребностей различных условий работы.：

Тип O: Порты P, O, A и B не соединены друг с другом в среднем положении, что подходит для блокировки привода.；

Тип Y: Отверстие P закрыто в среднем положении, отверстия A, B и O совместимы,

а гидравлический цилиндр находится в плавающем состоянии.；

Тип P: При движении задним ходом отверстия P, A и B совместимы, а отверстия O закрыты,

что используется для быстрого перемещения дифференциального гидроцилиндра.

Гибкий метод работы

Поддерживает ручное, гидравлическое, пневматическое, электромагнитное управление и другие методы манипулирования

для удовлетворения различных потребностей в автоматизации.

2. Сценарии применения

Строительная техника

Он широко используется в экскаваторах, погрузчиках, кранах, дорожных катках и другом оборудовании для обеспечения

многоцелевого совместного управления (например, стрелой экскаватора, штангой ковша и навеской ковша).

Например, в кране используется несколько клапанов для управления подъемом, подтягиванием, вращением и т.д.,

чтобы обеспечить плавный подъем груза.

промышленное оборудование‌

Он подходит для машин для литья под давлением, машин для литья под давлением, станков и т.д.,

которым требуется синхронное или последовательное взаимодействие нескольких исполнительных компонентов.

Например, в машине для литья под давлением многоходовой клапан управляет открытием и закрытием, выталкиванием,

впрыскиванием и другими действиями пресс-формы для повышения эффективности производства.

Сельскохозяйственная техника

Он используется в тракторах, зерноуборочных комбайнах и другом оборудовании для осуществления комплексного

управления сельским хозяйством, уборкой урожая, транспортировкой и другими функциями.
