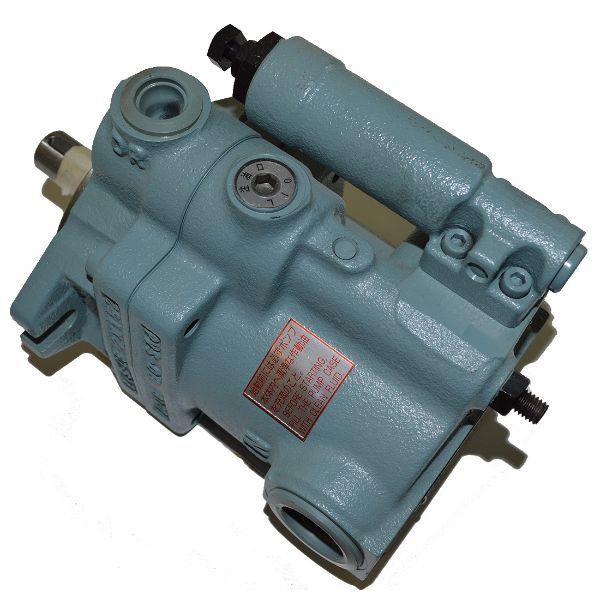

Руководство по эксплуатации плунжерного насоса Nachi
Contact us
Wechat: +86 13728707767
Whats app: +86 13728707767
Tel: +86 755 29874345
Fax: +86 755 27542157
E-mail：hyd-sales2009@outlook.com
I. Обзор продукта
II. Основные серии продуктов
1. Серия PVS: Насосы плунжерные с переменным расходом
Использование конструкции поворотного наклонного диска полуцилиндрической формы, обеспечивающей работу с низким шумом и низкими вибрациями
Широкий ассортимент вариантов управления, адаптирующихся к различным требованиям энергосбережения
Компактная конструкция, низкая масса и гибкая установка
Модель насоса | Ёмкость (cm³/об) | Допустимое пиковое давление (МПа) | Диапазон оборотов (об/мин) | Масса (кг) |
PVS-0B-8 | 8 | 25 | 500-2000 | 7,7 |
PVS-1B-16 | 16,5 | 25 | 500-2000 | 10,5 |
PVS-1B-22 | 22 | 25 | 500-2000 | 10,5 |
PVS-2B-35 | 35 | 25 | 500-2000 | 21 |
PVS-2B-45 | 45 | 25 | 500-2000 | 21 |
Способ управления | Обозначение | Характеристики |
Компенсация давления (ручное управление) | N | Автоматическое снижение расхода при достижении заданного выходного давления |
Компенсация давления (удалённое управление) | P | Возможность удалённого управления выходным давлением через внешний пилотный клапан |
Управление двойным давлением и двойным расходом | NQ | Двухуровневое изменение выходного объёма, обеспечивающее энергосбережение в контуре |
Электромагнитное отключение | RS | Автоматическая разгрузка при отсутствии необходимости гидравлического давления, минимальный энергопотреблён |
Управление двойным давлением | WS | Получение двух режимов управления давлением посредством включения/выключения электромагнитного клапана |
2. Серия PZS: Насосы плунжерные с переменной мощностью
Использование конструкции11 плунжеров и поворотного наклонного диска полуцилиндрической формы, обеспечивающей ниже уровень шума и вибраций
Оборудование шарового распределительного клапана, повышающего объёмную и общую эффективность
Возможность соединения с внутренними шестеренчатыми насосами серии IPH нашего предприятия для формирования двойного насоса, расширение диапазона применений
Модель | Ёмкость (cm³/об) | Максимальное рабочее давление (МПа) | Диапазон оборотов (об/мин) | Масса (кг) |
PZS-3B | 70 | 28 | 500-1800 | 37 |
PZS-4B | 100 | 28 | 500-1800 | 58 |
PZS-5B | 130 | 25 | 500-1800 | 86 |
PZS-6B | 180 | 25 | 500-1800 | 123 |
PZS-6B | 220 | 25 | 500-1500 | 126 |
3. Серия PZ: Насосы плунжерные с переменной мощностью по нагрузке
Основана на технологии серии PVS с дальнейшим оптимизацией конструкции для низкого шума
Интеграция электромагнитного пропорционального клапана в корпус насоса, высокая скорость реакции
Управление по нагрузке, автоматическое регулирование расхода и давления в зависимости от требований системы, значительный эффект энергосбережения
Диапазон ёмкостей: 35-220 см³/об (7 модификаций)
Номинальное давление: 25 МПа
Характеристика: Ультра Тихая гидравлическая комбинированная система, адаптированная для различных промышленных применений
4. Серия PZH: Насосы плунжерные высокого давления с переменной мощностью
Версия высокого давления: Номинальное давление 35 МПа, допустимое пиковое давление 40 МПа
Глобальная адаптация: Соответствие стандартам ISO и SAE, адаптация к международному рынку
Конструкция для энергосбережения: Снижение трением в скользящих частях и внутренней утечки, снижение подогрева масла
Низкий шум: Оптимизированная внутренняя конструкция, снижение пульсаций давления
5. Серия PVD: Двойные насосы плунжерные
Равномерное разделение расхода двумя насосами: Один насос выдает два равных расхода, обеспечивая прямолинейность движения экскаваторов и другой техники
Управление постоянной мощностью: Полное использование мощности двигателя, повышение скорости и производительности оборудования
Компактная конструкция: Малая общая длина, подходит для установки в тесные двигательные отсеки
Внутренняя система дренажа: Отсутствие необходимости в трубопроводе для дренажа, упрощение установки
Диапазон ёмкостей: Адаптация к экскаваторам массой от 1 до 6 тонн
Стандартное оборудование: Управление постоянной мощностью, некоторые модели поддерживают управление по нагрузке или электрогидравлическое пропорциональное управление
III. Руководство по подбору
1. Этап подбора
Определение требований системы: Рабочее давление, расход, диапазон оборотов, требования к способу управления
Выбор серии: Выбор подходящей серии в зависимости от класса давления, требований к расходу и условий применения
Определение модели: Выбор конкретной модели по ёмкости, давлению, оборотам и способу управления
Выбор комплектующих: Учёт необходимости использования двойного насоса, комбинации с электродвигателем и других специальных конфигураций
2. Важные примечания при подборе
Совместимость давления: Максимальное давление системы не должно превышать номинальное давление насоса, кратковременное пиковое давление — допустимое пиковое давление
Ограничение оборотов: Рабочие обороты должны находиться в диапазоне, указанном в документе, чтобы избежать недостаточного всасывания или механического повреждения
Выбор гидравлического масла: Использовать гидравлическое масло типа R&O, противоизносное ISO VG32~68 с индексом вязкости не менее 90
Контроль температуры масла: Рабочая температура масла должна поддерживаться в диапазоне 5~65℃, при температуре ниже 5℃ перед запуском требуется прогрев.
