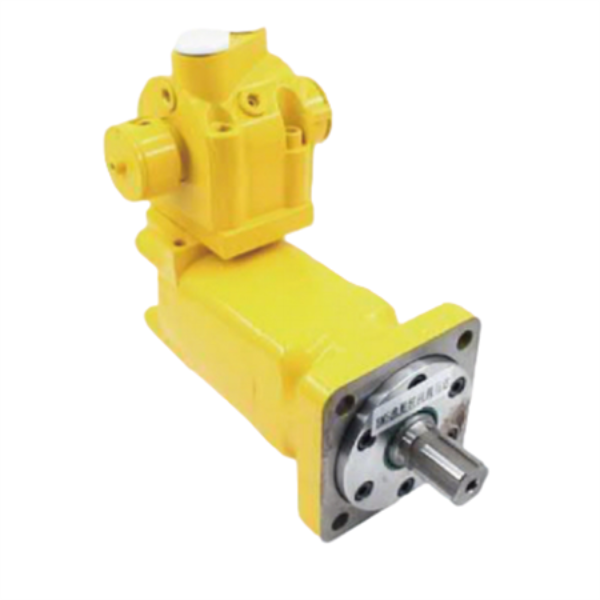

Гидравлический двигатель серии BM5-V

Категория Опубликовано Обновление Просмотр

Гидравлический двигатель 2026-03-04 11:27:16 2026-03-04 11:43:15 3

Wechat: +86 13728707767

Whats app: +86 13728707767

Tel: +86 755 29874345

Fax: +86 755 27542157

E-mail：hyd-sales2009@outlook.com

Подробности

Характеристики и модели гидромоторов серии BM5-V

Гидромоторы серии BM5-V — это специализированная модификация орбитальных циклоидальных гидромоторов (гидромоторов циклоидального типа) с торцевым распределением масла, предназначенных для работы в условиях низкой частоты вращения, высокого крутящего момента и повышенных требований к герметичности. Они отличаются улучшенной конструкцией уплотнения, повышенной устойчивостью к обратному давлению и адаптацией к сложным эксплуатационным условиям, что делает их популярными в строительной, сельскохозяйственной, горнодобывающей и промышленной технике. Ниже представлены актуальные модели, полные технические характеристики и ключевые параметры гидромоторов серии BM5-V, с учетом актуальных технических данных.

Основные модели гидромоторов серии BM5-V (с производными модификациями)

BM5V-315 (модификации: BM5V-315P, BM5V-315H4 — по типу выходного вала и фланца)
BM5V-400 (модификации: BM5V-400P1, BM5V-400H5 — по типу выходного вала и фланца)
BM5V-500 (модификации: BM5V-500P, BM5V-500K2 — по типу выходного вала и фланца)
BM5V-630 (модификации: BM5V-630P, BM5V-630K3 — по типу выходного вала и фланца)
BM5V-800 (модификации: BM5V-800P1, BM5V-800H4 — по типу выходного вала и фланца)
BM5V-985 (модификации: BM5V-985P, BM5V-985H5 — по типу выходного вала и фланца)

Технические характеристики гидромоторов серии BM5-V

Рабочий объем (выброс): 298,2 – 915 см³/об (в зависимости от модели) — от BM5V-315 (298,2 см³/об) до BM5V-985 (915 см³/об), общий диапазон серии — 80 – 1250 см³/об, что обеспечивает широкие возможности применения в различных гидравлических системах.
Давление:
Постоянное давление: 15 – 21 МПа (в зависимости от модели: от 15 МПа для BM5V-985 до 21 МПа для BM5V-315, BM5V-400, BM5V-500), соответствует повышенным требованиям к эксплуатационной надежности.
Перерывное давление: 17 – 25 МПа (от 17 МПа для BM5V-985 до 25 МПа для BM5V-315, BM5V-400, BM5V-500)
Пиковое давление: 19 – 29 МПа (от 19 МПа для BM5V-985 до 29 МПа для BM5V-315, BM5V-400, BM5V-500), время работы не более 6 секунд в минуту, что соответствует стандартам индустрии.

Крутящий момент:

Постоянный: 880 – 1920 Н·м (от BM5V-315 до BM5V-985), общий диапазон серии — 194 – 2680 Н·м, обеспечивая высокую нагрузочную способность при низкой частоте вращения.
Перерывной: 1130 – 2150 Н·м (от BM5V-315 до BM5V-985)
Пиковый: 1300 – 2410 Н·м (от BM5V-315 до BM5V-985).

Частота вращения (постоянная): 5 – 620 об/мин (в зависимости от модели: от 5 об/мин для BM5V-985 до 620 об/мин для BM5V-315), общий диапазон серии — 10 – 800 об/мин, обеспечивая плавную работу как при низких, так и при средних скоростях, даже при перегрузках.

Максимальный расход масла (постоянный): 155 – 195 л/мин (в зависимости от модели: от 155 л/мин для BM5V-985 до 195 л/мин для BM5V-315, BM5V-400, BM5V-500).

Максимальная мощность (постоянная): 25 – 33 кВт (в зависимости от модели: от 25 кВт для BM5V-985 до 33 кВт для BM5V-315, BM5V-400, BM5V-500, BM5V-630, BM5V-800), что обеспечивает эффективную работу в различных условиях нагрузки.

Тип: орбитальный циклоидальный гидромотор (гидромотор циклоидального типа) с торцевым распределением масла, имеет функцию компенсации давления, автоматическую компенсацию износа распределительного узла и улучшенную герметичность.

Материал корпуса: чугун, высокопрочные сплавы с антикоррозийной обработкой (гарантирующие прочность, долговечность и устойчивость к агрессивным средам), соответствует стандартам изготовления гидромоторов серии BM5.

Формы монтажа: различные типы фланцев (большой — 4-¢18, ¢160; малый — 4-¢14, ¢125), выходных валов (плоский ключ, прямоугольный и конический шлицы) и масляных отверстий (G1, G3/4, M33×2), позволяющие напрямую соединяться с рабочим механизмом, с улучшенными креплениями для повышения устойчивости.

Вес и габариты: вес от 31,5 до 74 кг, длина от 148 до 268 мм (в зависимости от модели), компактные габариты обеспечивают удобство монтажа в ограниченном пространстве, при этом конструкция обеспечивает высокую жесткость.

Рекомендации по эксплуатации: Рекомендуемое масло — антиизносное гидравлическое масло, вязкость 37~73cst, чистота масла ISO18/13; максимальная температура рабочего масла — 80℃; перед полной нагрузкой необходимо прокатить мотор при 30% номинального давления не менее 1 часа; максимальное обратное давление — 7 МПа, рекомендуемое — не более 3,5 МПа, при превышении требуется подключение отводной трубки.

Преимущества гидромоторов серии BM5-V

Улучшенная конструкция уплотнения и герметичность, обеспечивающая устойчивость к высокому обратному давлению и отсутствие утечек масла даже в агрессивных условиях эксплуатации.
Высокий крутящий момент и широкий диапазон рабочих объемов, подходят для различных условий низкой частоты вращения и тяжелых нагрузок, характерных для строительной и горнодобывающей отрасли.
Стабильная работа как при высоких, так и при низких скоростях, отличная плавность хода и отсутствие рычания при низкой частоте вращения, даже при перегрузках.
Надежный проект конструкции с коническими роликовыми подшипниками, обеспечивающими большую радиальную нагрузочную способность, что позволяет напрямую приводить рабочий механизм.
Компактные габариты, оптимальная масса и возможность прямого соединения с рабочим механизмом, упрощая монтаж и эксплуатацию.
Широкая номенклатура модификаций (по типу выходного вала и фланца), позволяющая подобрать оптимальный вариант для конкретных нужд пользователя.
Высокая адаптивность к различным условиям эксплуатации, устойчивость к перегрузкам, а также возможность параллельного и серийного соединения в гидравлических системах (при серийном соединении требуется подключение отводной трубки).

Области применения гидромоторов серии BM5-V

Строительные машины: ход и вращение гидравлических экскаваторов, погрузчиков, катков, кранов, буровых установок — особенно в условиях повышенной влажности и пыли.
Сельскохозяйственное оборудование: комбайны, сеялки, ротационные бороны, опрыскиватели, гидравлические приводы сельскохозяйственных машин, обеспечивая эффективную работу в агроиндустрии при различных погодных условиях.
Горнодобывающая техника: гидравлические тяги углянов, конвейеры для руды, гидравлические приводы горных машин, адаптированные к тяжелым и агрессивным условиям эксплуатации.
Морская и рыбная промышленность: подъем якорных цепей, уборка сети на рыбацких судах, гидравлические приводы морских механизмов, устойчивые к агрессивной морской среде.
Промышленное оборудование: станки (вращение шпинделя, подача механизмов), пластиковые прессы, лебедки, конвейеры, шкафы управления, а также приводы прессов и инжекционных машин.
Другие области: гидравлические приводы различных механизмов с низкой частотой вращения и высоким крутящим моментом, включая лифты, подъемные механизмы и оборудование для перегрузки грузов в условиях повышенных требований к герметичности.

Гидромоторы серии BM5-V сертифицированы в соответствии с стандартами ISO 9001 и CE, обеспечивая высокое качество и надежность в длительной эксплуатации. Они являются специализированной версией гидромоторов серии BM5, с улучшенной герметичностью и устойчивостью к сложным условиям, оптимальными техническими показателями и широкими возможностями применения. Различные модификации по типу выходного вала и фланца позволяют подобрать оптимальный вариант для конкретных нужд пользователя, а широкий диапазон технических параметров делает их универсальными для различных отраслей промышленности.
