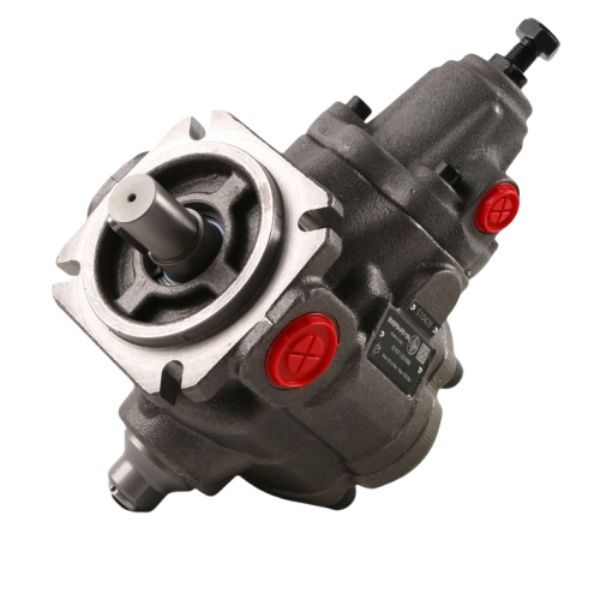

Лопастной насос серии Berarma PSP
Contact us
Wechat: +86 13728707767
Whats app: +86 13728707767
Tel: +86 755 29874345
Fax: +86 755 27542157
E-mail:hyd-sales2009@outlook.com
I. Обзор продукта
Ключевые характеристики
Гидравлическое компенсирующее управление: Автоматическое переключение мощности посредством гидравлического пилотного управления, быстрая реакция, адаптация к изменениям нагрузки.
Способность к средневысокому давлению: Максимальное рабочее давление достигает 160 бар (Size1/2), Size3 — 150 бар.
Модульный дизайн: Компонентная конструкция, удобство обслуживания и замены деталей.
Работа с низким уровнем шума: Оптимизированный дизайн, низкий уровень шума, соответствие экологическим требованиям.
Различные варианты управления: Поддержка различных гидравлических схем управления: одиночный уровень давления, двухуровневый давление, дистанционное управление, сенсор нагрузки и т.д.
II. Полное расшифровка кодов моделей
Сегмент кода | Значение | Возможные значения | Описание |
02 | Код серии | 01/02 | Обозначает стандартную серию насосов BERARMA (общие размеры монтажа для всей серии). |
PSP | Серия продукта | PSP/PSPK/PLP/PVS | Гидравлический компенсирующий переменный лопастной насос (PSPK — усовершенствованная версия для высокого давления). |
2 | Класс размеров | 1/2/3 | Size1/2/3, связан с объемом и давлением. |
40 | Геометрический объем | 16/20/25/31.5/40/50/63/80/100 | Объем на оборот (см³/об), ключевой параметр для выбора модели. |
F | Тип соединения | F/G/S | F = фланцевое крепление, G = резьбовое соединение, S = втулка. |
H | Тип уплотнения | H/N | H = высокое давление (для 160 бар, по умолчанию), N = стандартное уплотнение. |
R | Направление вращения | R/L | R = по часовой стрелке (смотря на вал), L = против часовой стрелки. |
M | Особая конфигурация | M/K/Q | M = стандартная конфигурация, K = отключение по давлению, Q = ограничение расхода. |
III. Ключевые технические характеристики
1. Классы размеров и объемы (Size1/2/3)
Класс размеров | Геометрический объем (см³/об) | Максимальный расход при 1450 об/мин (л/мин) | Максимальное рабочее давление (бар) | Типичные модели |
Size1 | 16 / 20 / 25 | 23 / 29 / 36 | 160 | 02-PSP-1-16, 02-PSP-1-20, 02-PSP-1-25 |
Size2 | 31.5 / 40 / 50 | 46 / 58 / 73 | 160 | 02-PSP-2-31, 02-PSP-2-40, 02-PSP-2-50 |
Size3 | 63 / 80 / 100 | 91 / 116 / 145 | 150 | 02-PSP-3-63, 02-PSP-3-80, 02-PSP-3-100 |
2. Ключевые эксплуатационные параметры
Параметр | Значение | Примечание |
Диапазон допустимой скорости вращения | 800~1800 об/мин | Рекомендуемая номинальная скорость — 1450 об/мин, при скорости ниже 800 об/мин расход значительно снижается. |
Давление управляющего масла | 0.8~1.6 МПа | Необходимо для гидравлической компенсации, расход ≥0.5 л/мин. |
Порт управляющего масла | G1/8 | Боковой компенсационный порт, независимое гидравлическое соединение. |
Порт всасывания | G1/2~G2 (в зависимости от размера) | Рекомендуется использование жесткой трубы, длина ≤1.5 м, установка грубой фильтра 100 мкм. |
Порт нагнетания | G1/4~G1 (в зависимости от размера) | Прочность на давление ≥21 МПа, диаметр трубы выбирается по расходу. |
Порт сливного масла | G1/4 | Обязательно отдельно в резервуар, запрещено подключение к общему трубопроводу слива. |
Вязкость среды | 10~100 сСт | Рекомендуется антиизносное гидравлическое масло HM/HLP 32~46. |
Температура среды | Рабочая 10~60 °C | Температура масла на входе ≤50 °C, максимальная ≤70 °C. |
Вес | Size1: 3.5 кг; Size2: 6 кг; Size3: 10 кг | Включая подставку для электродвигателя (без электродвигателя). |
3. Размеры и параметры подключения
Класс размеров | Фланец монтажа | Диаметр вала (мм) | Марка болтов для крепления | Габаритные размеры (длина × ширина × высота, мм) |
Size1 | ISO 30 (UNI ISO 3019/2) | 12 | M8 | 180×120×150 |
Size2 | ISO 40 (UNI ISO 3019/2) | 16 | M10 | 220×150×180 |
Size3 | ISO 50 (UNI ISO 3019/2) | 20 | M12 | 260×180×210 |
4. Дополнительные параметры усовершенствованной серии PSPK
Сегмент модели | Геометрический объем (см³/об) | Максимальный расход при 1450 об/мин (л/мин) | Максимальное рабочее давление (бар) |
02-PSPK-1-20 | 20 | 29 | 210 |
02-PSPK-2-40 | 40 | 58 | 210 |
02-PSPK-3-80 | 80 | 116 | 210 |
IV. Принцип работы
При вращении ротора лопасти под действием центробежной силы и давления масла прижимаются к внутренней поверхности статора.
Рабочий объем, образованный двумя лопастями, ротором и внутренней поверхностью статора, сначала увеличивается (осуществляется всасывание масла), затем уменьшается (осуществляется нагнетание масла).
Автоматическая регулировка эксцентриситета статора с помощью гидравлического компенсатора обеспечивает изменение выходного расхода в зависимости от изменения нагрузочного давления системы.
Когда давление системы достигает заданного значения, компенсатор перемещает статор, уменьшая его эксцентриситет, расход автоматически снижается, обеспечивая постоянное давление.
V. Руководство по установке
1. Подготовка к установке
Проверка оборудования: Убедиться в отсутствии повреждений насоса и его компонентов, соответствие требованиям проекта.
Выбор места: Сухое, хорошо проветренное помещение без коррозионных газов и с низким уровнем вибраций.
Выбор положения: Удобное для эксплуатации и обслуживания, без пересечений с другими оборудованием.
Подготовка масла: Рекомендуется использование антиизносного гидравлического масла HM/HLP 32~46, степень чистоты не ниже NAS 7.
2. Шаги установки
Крепление корпуса насоса: Регулировать горизонтальность (погрешность горизонтальности ≤0.1 мм/м), крепить болтами с усилием затяжки 8-12 Н·м.
Подключение электродвигателя: Соединение через муфту, обеспечение соосности с погрешностью ≤0.05 мм, зазор между торцами 2-3 мм.
- Соединение трубопроводов:
Труба всасывания: Жесткая труба, длина ≤1.5 м, диаметр не меньше порта всасывания насоса, край нарезан под углом 45°, расстояние до дна резервуара ≥50 мм, под поверхностью масла ≥100 мм.
Труба нагнетания: Диаметр выбирается по расходу, прочность на давление ≥21 МПа.
Труба слива: Обязательно отдельно в резервуар, запрещено подключение к общему трубопроводу слива, высота слива ≤0.3 м.
Труба управляющего масла: Независимое гидравлическое соединение, давление 0.8~1.6 МПа, расход ≥0.5 л/мин.
- Первичный запуск:
Наполнить насос гидравлическим маслом, удалить воздух.
При максимальном расходе направить нагнетаемое масло обратно в резервуар, работать без нагрузки 5-10 минут.
Проверить на наличие утечек, необычного шума и вибраций.
3. Примечания к установке
Запрет прямого действия радиального или осевого нагрузки на приводной вал.
Высота всасывания не должна превышать 500 мм, чтобы избежать недостаточного всасывания.
Все соединения трубопроводов должны быть герметичными, чтобы предотвратить попадание воздуха.
Основание для установки должно быть прочным, чтобы предотвратить передачу вибраций на корпус насоса.
VI. Эксплуатация и обслуживание
1. Примечания к ежедневной эксплуатации
Поддерживать чистоту системы, периодически заменять фильтры (рекомендуется каждые 2000 часов).
Контролировать температуру гидравлического масла в диапазоне 10~60 °C, избегать перегрева.
Периодически проверять состояние работы насоса (шум, вибрация, утечки и т.д.).
Избегать длительной работы при максимальном давлении для увеличения срока службы.
2. Периодическое техническое обслуживание
Период обслуживания | Содержание обслуживания |
Ежедневно | Проверка уровня и температуры масла, давления, наличия утечек и необычного шума. |
Еженедельно | Проверка перепада давления фильтра, очистка фильтра всасывания. |
Ежемесячно | Проверка уплотнений, затяжка ослабленных болтов, проверка муфты. |
Каждые 6 месяцев | Замена гидравлического масла, очистка резервуара, проверка износа лопастей. |
Ежегодно | Полная разборка и ремонт, замена износимых деталей (лопасти, подшипники, уплотнения), проверка корпуса насоса на наличие трещин и деформаций. |
3. Примечания к обслуживанию
При разборке и сборке соблюдать чистоту рабочих поверхностей, избегать попадания примесей в корпус насоса.
Лопасти, ротор и распределительный диск не должны быть установлены в обратном порядке; при сильном износе ной зоны внутренней поверхности статора его можно перевернуть.
При замене уплотнений использовать изделия того же размера, обеспечить правильную установку.
При сборке зазор между лопастями и пазами должен быть соответствующим: слишком большой зазор увеличивает утечки, слишком малый вызывает заедание.
VII. Области применения
Инжекционные и диковые прессы: Оборудование для формовки, требующее точного регулирования расхода и давления.
Строительно-строительное оборудование: Гидравлические системы экскаваторов, погрузчиков и т.д.
Упаковочное оборудование: Оборудование с частыми запусками и остановками, а также изменениями нагрузки.
Станки: Гидравлические приводы, такие как шлифовальные, фрезерные станки и т.д.
Металлургическое оборудование: Сталепрокатные станы, шерохователи и т.д.
Горнодобывающее оборудование: Гидравлические системы, требующие высокой надежности.
Другое промышленное оборудование: Гидравлические станции, прессы, кожаное оборудование и т.д.
