Параметры лопастных насосов Vickers 45VQH42A1C22R и 20VQ60A121AA20

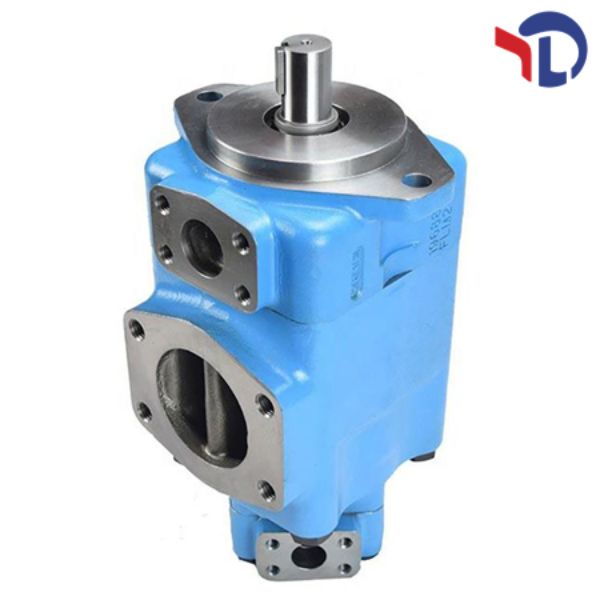

Лопастной насос Vickers 45VQH42A1C22R

• Тип: Фиксированный расход, гидростатически сбалансированный, лопастной насос серии 45VQH Vickers, улучшенная версия серии VQ, с десятилопастным механизмом (характерным для серии VQ), инновационной картриджной конструкцией Intra-Vane и повышенной прочностью для среднедавленных и тяжелых приложений.

• Геометрический объем: 138 см³/об (8,41 дюйм³/об), что соответствует коду расхода 42 серии 45VQH, максимальный расход — 42 галлон/мин при 1200 об/мин, а при 1800 об/мин расход достигает 63 галлон/мин.

• Максимальное рабочее давление: 17,2 МПа (172 бар, 2500 psi) — непрерывное рабочее давление; пиковое давление до 19,0 МПа (2750 psi) для кратковременных нагрузок, что соответствует стандартам серии 45VQ.

• Максимальная скорость вращения: 1800 об/мин; номинальная скорость вращения — 1200–1500 об/мин; минимальная скорость вращения — 600 об/мин, что обеспечивает стабильную работу в широком диапазоне нагрузок.

• Фланец монтажа: Фланцевое крепление SAE-C (2-болтовый), стандарт серии 45VQH, совместим с большинством стандартных промышленных установок, обеспечивает надежную фиксацию насоса.

• Вал: Прямой шпонковый, диаметр 1 1/4 дюйма, шпон 5/16 дюйма, длина вала 2,44 дюйма (включая длину направляющей части), диаметр направляющей части 5,00 дюйма; обозначение 1C соответствует типу уплотнения и соединения вала, обеспечивающего герметичность системы.

• Положение патрубков: Вход и выход соосны, расположены на одной стороне при просмотре со стороны крышки насоса (обозначение C), обеспечивают удобство монтажа в ограниченном пространстве.

• Соединения патрубков: SAE Code 61, входной патрубок #48, выходной патрубок #24, стандартное соединение для промышленных гидравлических насосов, обеспечивающее надежность и совместимость с стандартными фитингами.

• Направление вращения: По часовой стрелке (по умолчанию, обозначение R в модели указывает на данное направление вращения при просмотре со стороны вала).

• Материал корпуса: Высокопрочный ковкий чугун, обеспечивает высокую прочность и долговечность при работе в тяжелых условиях эксплуатации, сопротивление механическим повреждениям и коррозии.

• Вес: Примерно 34 кг (75 фунтов), что соответствует размерам и конструкции серии 45VQH, отдельные модификации могут иметь небольшие отклонения в весе.

• Особенности: Гидравлически балансированная конструкция, предотвращающая возникновение радиальных нагрузок на вал и подшипники; автоматическая компенсация зазоров лопастей, поддерживающая высокую объемную эффективность; картриджный ремонт без демонтажа насоса с установки; низкая пульсация расхода и шум системы; переработанная конструкция ротора (снижение утечек, повышение жесткости); подходят для использования с минеральными маслами, антипирентными и этиленгликольными рабочими средами; применяются в отраслях нефти и газа, металлообработки, строительстве и пластической промышленности.

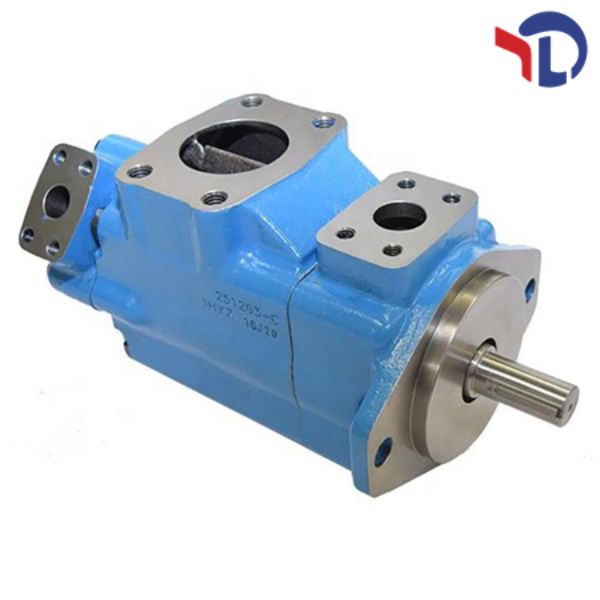

Лопастной насос Vickers 20VQ60A121AA20

• Тип: Фиксированный расход, гидростатически сбалансированный, лопастной насос серии 20VQ Vickers, с десятилопастным механизмом, предназначен для среднедавленных промышленных приложений, интегрированный компенсатор давления, отличается высокой надежностью и устойчивостью при частых запусках и остановках.

• Геометрический объем: 98 см³/об, что соответствует коду расхода 60 серии 20VQ, максимальный расход соответствует стандартам серии 20VQ, обеспечивает стабильную подачу рабочей жидкости в системе.

• Максимальное рабочее давление: 20,7 МПа (207 бар, 3000 psi) — непрерывное; пиковое давление до 22,8 МПа (228 бар, 3300 psi) для кратковременных нагрузок, что соответствует техническим характеристикам серии 20VQ.

• Максимальная скорость вращения: 2700 об/мин; номинальная скорость вращения — 800–1800 об/мин; минимальная скорость вращения — 600 об/мин, обеспечивает широкие возможности применения в различных системах.

• Фланец монтажа: Стандартный фланец серии 20VQ, совместим с большинством стандартных промышленных установок, обеспечивает удобство монтажа и универсальность.

• Вал: Прямой шпонковый, стандартного типа (обозначение 1), диаметр соответствует стандартам серии 20VQ; тип уплотнения и соединения вала соответствует обозначению AA20, гарантируя герметичность системы при рабочих давлениях.

• Положение патрубков: Соосное расположение входа и выхода, стандартное для серии 20VQ, упрощает монтаж и подключение трубопровода, удобно для установки в ограниченном пространстве.

• Соединения патрубков: SAE Code 61, стандартное соединение для промышленных гидравлических насосов, обеспечивающее надежность и совместимость с стандартными фитингами, удобство подключения к трубопроводу.

• Направление вращения: По умолчанию по часовой стрелке, соответствует стандартным требованиям серии 20VQ, может быть адаптировано под конкретные потребности системы при заказе.

• Материал корпуса: Чугун, обеспечивает достаточную прочность и устойчивость при рабочих нагрузках, а также сопротивление коррозии при правильном обслуживании.

• Вес: Примерно 12 кг (26 фунтов), что делает насос удобным для монтажа на легких и средних промышленных установках, обеспечивает мобильность и удобство транспортировки.

• Особенности: Интегрированный компенсатор давления, обеспечивающий стабильность давления в системе; гидравлически балансированная конструкция, снижающая нагрузку на вал и подшипники; автоматическая компенсация зазоров лопастей, поддерживающая высокую объемную эффективность; низкий уровень шума благодаря десятилопастному механизму;, подходят для использования в системах с переменной нагрузкой; применяются в системах (подача штанги), машин для литья пластмасс (цикл смыкания формы) и других отраслях, требующих стабильного давления.
