Многоходовой клапан

Многоходовой клапан (Multi-Way Valve) - это интегрированный гидравлический элемент управления, широко используемый в строительной

технике, сельскохозяйственной технике, промышленном оборудовании и других областях, используемый для управления направлением действия,

потоком и давлением нескольких исполнительных механизмов (таких как гидроцилиндры и гидромоторы).Его основная функция заключается

в реализации централизованного управления несколькими гидравлическими контурами через корпус клапана,

упрощении структуры системы и повышении эффективности работы.Ниже приведен подробный анализ многоходового клапана：

1. Основная конструкция многоходового клапана

Конструкция корпуса клапана

Интегральный тип: Несколько регулирующих клапанов встроены в корпус клапана и соединены внутренним масляным каналом. Конструкция

компактна и подходит для помещений с ограниченным пространством.

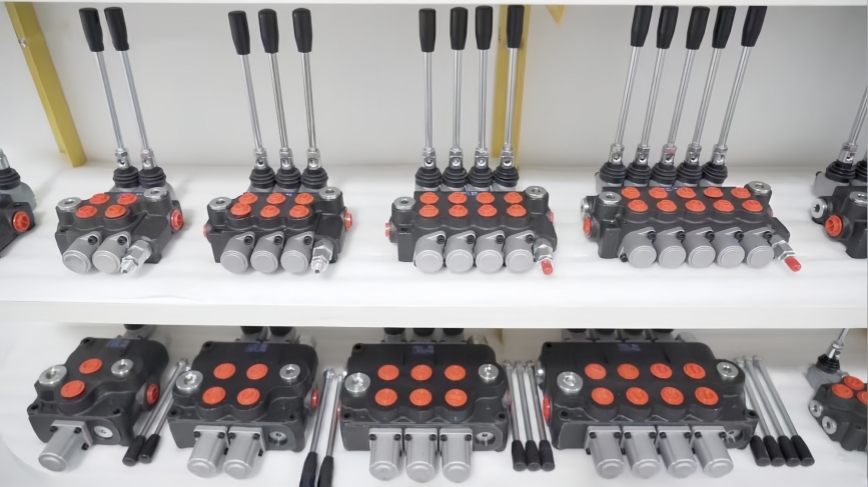

Тип шардинга: Он состоит из комбинации нескольких независимых клапанных пластин, которые могут гибко увеличивать или уменьшать

количество клапанных пластин в соответствии с требованиями, которые легко обслуживать и расширять.

Ключевые компоненты

Сердечник реверсивного клапана: управляет направлением потока масла для запуска, остановки и реверсирования привода.

Клапан компенсации давления: обеспечивает стабильность расхода каждого привода при изменении нагрузки и улучшает синхронизацию действий.

Предохранительный клапан: ограничивает максимальное давление в системе и защищает компоненты от повреждения при перегрузке.

Дроссельная заслонка: Регулируйте расход и частоту вращения привода.

Во-вторых, принцип работы многоходового клапана

Управление направлением

Рукоятка управления или электромагнит приводят в движение сердечник клапана,

изменяют направление потока масла и обеспечивают прямое и обратное вращение или остановку привода.

Например, в экскаваторе многоходовой клапан управляет подъемом и поворотом стрелы, штанги и ковша ковша.

Управление потоком

В сочетании с дроссельной заслонкой или клапаном компенсации давления поток масла в привод регулируется таким образом,

чтобы контролировать скорость его перемещения.

Например, регулируя размер отверстия многоходового клапана, можно регулировать скорость расширения и сжатия гидроцилиндра.

Регулирование давления

Предохранительный клапан устанавливает безопасное давление в системе. Когда давление превышает заданное значение,

масло поступает обратно в бак через предохранительный клапан, чтобы предотвратить повреждение компонентов.

3. Классификация многоходовых клапанов

В зависимости от способа эксплуатации

Ручной многоходовой клапан: управляется механической ручкой и подходит для простых и низкочастотных ситуаций.

Многоходовой клапан с гидравлическим управлением: Используйте гидравлические сигналы для управления движением сердечника клапана,

чтобы обеспечить дистанционное или автоматическое управление.

Многоходовой клапан с электронным управлением: приводимый в действие электромагнитом или пропорциональным клапаном,

он поддерживает цифровое управление с высокой точностью и быстрым откликом.

По функциям

Многоходовой клапан с регулировкой направления: управляет только направлением потока масла, не регулирует расход или давление.

Многоходовой клапан с комбинированным управлением: интегрированные функции регулирования направления, расхода и давления,

подходящие для сложных систем.

По сценарию применения

Многоходовые клапаны для строительной техники: например, специальные клапаны для экскаваторов и погрузчиков,

которые обеспечивают высокую устойчивость к давлению и загрязнению окружающей среды.

Промышленный многоходовой клапан: используется в станках, машинах для литья под давлением и т.д.,

уделяя особое внимание точности и стабильности.

В-четвертых, сценарии применения многоходовых клапанов

Строительная техника

Экскаватор: управляйте стрелой, штоком ковша, ковшом и вращающимся двигателем.

Погрузчик: управляет системами подъема, опрокидывания и рулевого управления.

Кран: Координируйте действия по выдвижению, подъему и повороту стрелы.

Сельскохозяйственная техника

Трактор: Управляйте выходным гидравлическим интерфейсом и приводите в действие сельскохозяйственные орудия (такие как плуги и сеялки).

Зерноуборочный комбайн: управляет подъемом режущего стола, скоростью вращения молотильного барабана и т.д.

промышленное оборудование

Машина для литья под давлением: управляет открытием и закрытием формы, выталкиванием и впрыском.

Машина для литья под давлением: управляет гидравлическими контурами для закрывания формы, впрыска и выталкивания.

5. Преимущества и недостатки многоходовых клапанов

сильная сторона：

Высокая степень интеграции: сокращается количество соединений трубопроводов,

снижается риск протечек и экономится место для установки.

Простота в эксплуатации: управляйте несколькими действиями с помощью одной ручки или электронной системы управления для

повышения эффективности.

Простота обслуживания: Разъемная конструкция облегчает замену неисправных клапанных пластин и снижает затраты на

техническое обслуживание.

порок：

Более высокая стоимость: интегрированная конструкция приводит к более высоким производственным затратам,

чем при использовании одного клапана.

Конструкция сложна: параметры системы должны быть точно согласованы, в противном случае это может повлиять на стабильность работы.
