Зубчатые насосы серии Nachi IPH

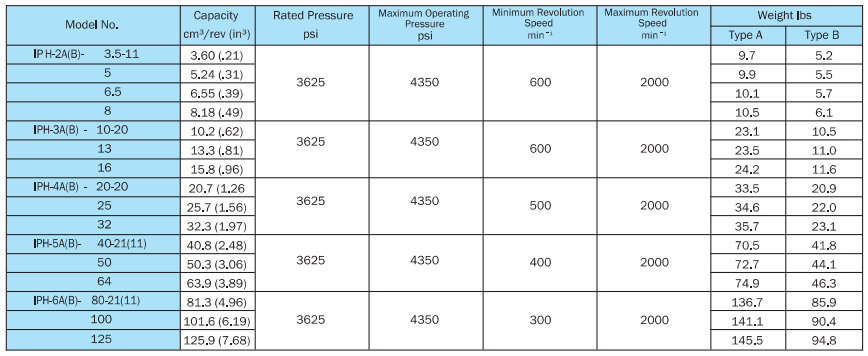

Классификация основных моделей и параметры

Зубчатые насосы серии NACHI IPH предназначены для внутреннего зацепления и обеспечивают

гидравлическую подачу масла с помощью привода сцепления внутренней шестерни и зубчатого

кольца. Его модельная система

основана на количестве, уровне давления и структурных характеристиках в качестве ядра,

покрывая потребности от миниатюрных до больших гидравлических систем.

Градиент сброса

Миниатюрные насосы: серия IPH - 2B (объемом 3,5 - 8 см³ / rev), например IPH-2B-3.5-11,

IPH-2B-6.5-11, для сценариев с низким расходом.

Малые и средние насосы: серия IPH-3B/4B (производительность 10-32см³/rev), такие как

IPH-3B-16-20, IPH-4B-25-20, сбалансированный расход и эффективность.

Крупные насосы: серия IPH-5B/6B (производительность 40-125 см³/rev), такие как IPH-5B-64-21,

IPH-6B-100-21, для удовлетворения высоких потребностей в потоке.

Класс давления

Номинальное давление: 21 - 25 МПа, некоторые модели (например, серия IPH - 2B) до 30 МПа,

адаптированные к высоковольтным условиям.

Непрерывное давление: 16 - 18 МПа, обеспечивает долгосрочную стабильную работу.

Диапазон оборотов

Максимальная скорость вращения: 3000 rpm (для некоторых моделей до 3500 rpm), например, серия IPH-3B.

Рекомендуемая скорость вращения: 500-2500 rpm, балансирующая эффективность и шум.

Структурные характеристики

Способ установки: Поддерживаются фланцевые (тип B) или ножные (тип A), такие как IPH-3B-16-20

(фланцевые) и IPH-3A-16-20 (ножные).

Направление вращения: поворот направо по умолчанию (с конца оси), модель левого поворота должна быть

 отмечена "L" (например, IPH - 3B - 16 - L - 20).

Форма уплотнения: обеспечивает стандартное губчатое уплотнение или механическое уплотнение высокого

давления для удовлетворения различных потребностей в давлении.

II. Типичный сценарий применения

инъекционная машина

Основные компоненты гидравлического силового блока: обеспечивает стабильное давление и расход для

включения и включения пресс - формы, механизма выхода.

Применение двойных насосов: головная сторона для большого расхода низкого давления (например, система

охлаждения), а осевая сторона для малого расхода высокого давления (например, модульный механизм)

для повышения энергоэффективности системы.

Машиностроение

Малые экскаваторы: замена переменных поршневых насосов, обеспечивающих экономичную и эффективную

гидравлическую мощность и снижающих стоимость оборудования.

Литой станок под давлением: привод системы инъекций высокого давления, чтобы обеспечить стабильность

наполнения металлической жидкости, улучшить качество отливки.

Машинное оборудование

Смазка и охлаждение шпинделя: обеспечивает постоянный расход через насосы серии IPH,

продлевая срок службы шпинделя.

Зажим станка с ЧПУ: насос малого расхода высокого давления обеспечивает стабильность

зажима детали и повышает точность обработки.

Металлургическое оборудование

Вибрация кристаллизатора непрерывного литья: насосы серии IPH обеспечивают высокочастотную,

низкоимпульсную гидравлическую мощность, улучшают качество поверхности литой заготовки.

Система прессования прокатного стана: комбинация двойных насосов для достижения независимого

управления давлением и расходом, повышения стабильности прокатки.
