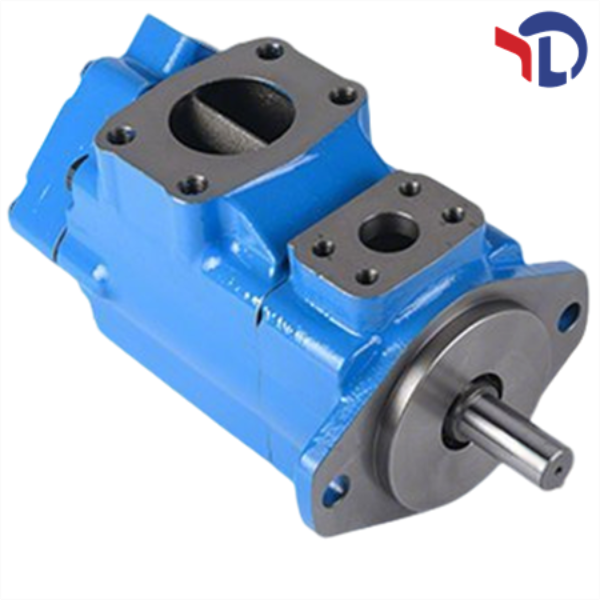

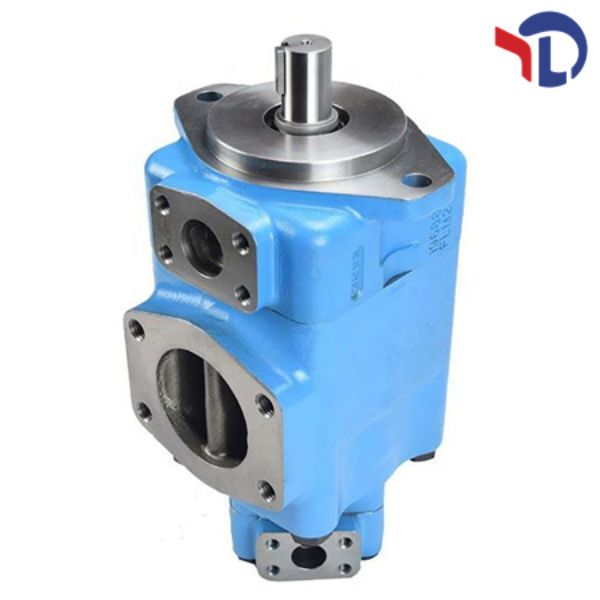

VMQ24525/VMQ24535 лопастной насос Vickers
Contact us
Wechat: +86 13728707767
Whats app: +86 13728707767
Tel: +86 755 29874345
Fax: +86 755 27542157
E-mail：hyd-sales2009@outlook.com
Характеристики и параметры лопастных насосов EATON VICKERS VMQ24525 / VMQ24535
Общие технические характеристики
Параметр | VMQ24525 | VMQ24535 | Единица |
Тип | Двухсекционный лопастной насос, гидравлически сбалансированный | Двухсекционный лопастной насос, гидравлически сбалансированный | — |
Рабочий объем (передний/задний секции) | Передняя: 125–180 см³/об; Задняя: 125–180 см³/об | Передняя: 180–250 см³/об; Задняя: 180–250 см³/об | см³/об (дюйм³/об)[18] |
Общий суммарный объем | До 360 см³/об | До 500 см³/об | см³/об |
Номинальное (постоянное) давление | 210 бар (3000 psi) | 210 бар (3000 psi) | бар (psi) |
Максимальное (пиковое) давление | 293 бар (4250 psi) | 293 бар (4250 psi) | бар (psi) |
Максимальная скорость вращения | 1800 об/мин (при температуре масла 49–82 °C) | 1600 об/мин (при температуре масла 49–82 °C) | об/мин |
Рабочая жидкость | Нефтяное гидравлическое масло (ISO VG 32-68), огнестойкие/биоразлагаемые жидкости | Нефтяное гидравлическое масло (ISO VG 32-68), огнестойкие/биоразлагаемые жидкости | — |
Направление вращения | По часовой/против часовой (по выбору картриджа) | По часовой/против часовой (по выбору картриджа) | — |
Монтаж | Фланец SAE C 4-болтовый / ISO 3019/2, возможен монтаж на ножки | Фланец SAE C 4-болтовый / ISO 3019/2, монтаж на ножки (стандарт) | — |
Тип вала | Шлицевой (SAE J744, размер 30), с защитным колпаком | Шлицевой (SAE J744, размер 35), с защитным колпаком | — |
Уплотнение вала | Buna‑N/Viton (двойное, для влажного монтажа, стандарт) | Buna‑N/Viton (двойное, для влажного монтажа; опционально тройное) | — |
Вес (типовой) | ≈68,0 кг (150 lbs) | ≈81,6 кг (180 lbs) | кг (lbs) |
Момент инерции | 0,0087 кг·м² (0,077 лб·дюйм·с²) | 0,0125 кг·м² (0,111 лб·дюйм·с²) | кг·м² / лб·дюйм·с² |
Типовой расход при 1800 об/мин (при 0 бар входном давлении)
Объем (см³/об) | VMQ24525 (л/мин) | VMQ24535 (л/мин) |
125 | 22,5 | — |
140 | 25,2 | — |
158 | 28,4 | — |
180 | 32,4 | 32,4 |
200 | — | 36,0 |
220 | — | 39,6 |
250 | — | 45,0 |
Примечание: Расчет = (объем см³/об × 1800 об/мин) / 1000 = л/мин; для VMQ24535 при 1600 об/мин расход уменьшается на 11% |
Ключевые преимущества
Гидростатическая балансировка: отсутствие радиальных нагрузок на вал и подшипники, что обеспечивает длительный ресурс работы и минимальное износ.
Высокая производительность: увеличенный рабочий объем секций позволяет обеспечить высокий расход, подходя для систем с большими требованиями к подаче жидкости.
Низкий шум: оптимизированная конструкция камер и лопастей, а также гидравлическая балансировка, обеспечивают низкий уровень шума при работе.
Съемные картриджи: обслуживание и замена деталей осуществляются без полного демонтажа насоса, что сокращает время простоя оборудования.
Холодный запуск: биметаллическая пластина с устойчивой поверхностью минимизирует износ при низких температурах, увеличивая надежность при эксплуатации в severных условиях.
Универсальность: совместимость с различными типами гидравлических жидкостей, широкий диапазон рабочих объемов, адаптация к тяжелым промышленным условиям.
Примечания
Все параметры действительны при температуре масла 49–82 °C (120–180 °F) и вязкости 9–26 сСт (55–128 SUS).
Для конкретной конфигурации (объем секций, тип уплотнения, позиция портов) рекомендуется уточнять по каталогу Eaton Vickers VMQ Series (V‑PUVN‑TM001).
При монтаже необходимо соблюдать требования к центровности вала и перпендикулярности монтажной поверхности, а также смазывать все детали и уплотнительные кольца тонким слоем гидравлического масла.
Максимальная скорость вращения VMQ24535 снижается до 1400 об/мин при использовании огнестойких жидкостей.
