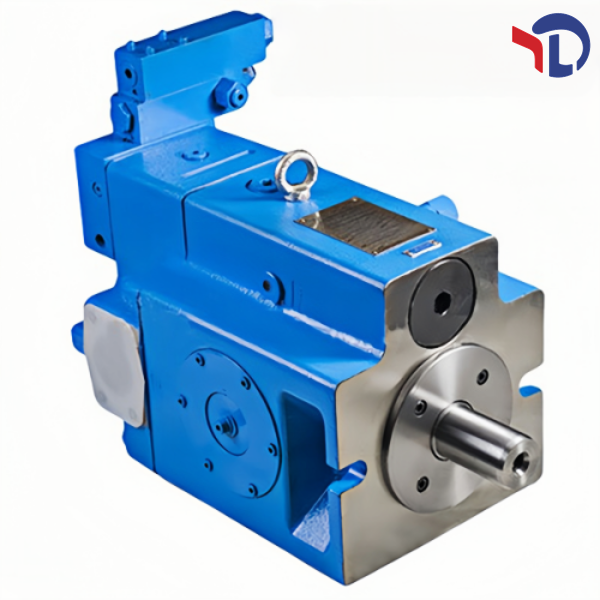

Технические параметры гидравлического насоса Vickers PVQ32-B2R-SS1S

Общие характеристики

• Марка и модель: Vickers PVQ32-B2R-SS1S

• Тип насоса: Осиальный переменный поршневой насос (открытый контур)

• Назначение: Используется в гидравлических системах горнодобывающей техники, машин для литья под давлением, металлообрабатывающих станков, оборудования для нефти и газа, конвейерных линий, металлургических устройств и других отраслей промышленности, требующих средней и высокой мощности, бесшумной и долговечной работы.

• Гарантия: 1 год

• Сервисное обслуживание: Онлайн-поддержка 24 часа

Основные технические параметры

• Максимальный геометрический расход (рабочий объем на оборот): 32,9 см³/об (2,01 дюйм³/об) [номинальный объем 32 см³/об].

• Расход жидкости: До 59,3 л/мин при номинальной скорости вращения (15,66 галлона/мин при 1800 об/мин).

• Номинальная скорость вращения: 1800 об/мин; диапазон рабочих оборотов 600–2500 об/мин; максимальная скорость вращения 1800 об/мин.

• Максимальное рабочее давление: 140 бар (2000 фунт/дюйм²); пиковое давление 140 бар (2000 фунт/дюйм²) (кратковременное ударное давление).

• Регулируемый диапазон компенсатора давления: 24–140 бар (350–2000 фунт/дюйм²).

• Фабричная установка компенсатора давления: 138 бар (2000 фунт/дюйм²) [соответствует типу управления компенсатором давления].

• Уровень шума: Не более 71 дБ при скорости 1800 об/мин (бесшумный дизайн за счет патентованной системы синхронизации, обеспечивающей минимальные пульсации давления на выходе).

• Габаритная очистка жидкости: ISO 18/13.

• Мощность на входе при максимальном давлении: Примерно 15,6 кВт (21 л.с.) при номинальной скорости вращения.

Параметры конструкции и установки

• Конструкция: Многопоршневая цилиндрическая, прямосохатная, компактного дизайна, с низким уровнем шума за счет патентованной системы синхронизации, обеспечивающей стабильную работу при различных нагрузках и низкие пульсации давления; открытый контур, модульный дизайн для удобства обслуживания.

• Расположение фланца крепления: Фланец SAE типа B (по стандарту SAE), с 2 болтами, центрирование по стандарту SAE [код B2].

• Направление вращения вала: По часовой стрелке (правое вращение) при взгляде на конец вала [код R].

• Тип патрубков: Патрубки SAE с уплотнением O-링, расположенные на боковой стороне (код SS); размер входного патрубка 1,625 дюйма, выходного 1,3125 дюйма (1 5/16 дюйма), резьба 1 5/8 – 12 SAE [код SS].

• Тип вала: Цилиндрический с прямой ключом (код 1S), соответствует стандарту SAE B (модифицированный), длина вала 5,87 см (2,31 дюйма), диаметр вала 22,2 мм (0,875 дюйма), размер ключа 6,35 мм (0,25 дюйма).

• Тип уплотнения вала: Стандартное уплотнение на основе буна (буна-N), возможно использование уплотнения на основе витона по запросу [код S].

• Номер конструкции насоса: 21 (стандартная конструкция с улучшенной устойчивостью к загрязнению) [часто встречается в полных модификациях модели].

• Дополнительные функции управления: Компенсатор давления (стандартный тип), поддерживает работу с различными типами гидравлических жидкостей, включая нефтепродуктовые, синтетические, с содержанием воды и фосфатные эфиры, соответствует стандарту SAE J183 FEB80.

• Дополнительные опции: Стандартные параметры регулировки расхода и давления, без дополнительных опций; возможно использование конфигурации с пропуском вала для подключения дополнительных насосов по запросу, срок службы подшипников при номинальном давлении – 8000 часов.

Физические характеристики

• Размеры (длина × ширина × высота): 32 × 20 × 19,8 см (преобразованно из дюймов: 12,63 × 7,82 × 12,5 дюйма) [компактный дизайн для средних и высоких мощностей], общая длина 266,7 мм, общая высота 131,5 мм.

• Масса: 14,1 кг (приблизительная масса, исходя из 31 фунта).

• Температурный диапазон холодного запуска: До -50 °C; максимальная рабочая температура жидкости – 130 °F (54,4 °C).

• Материал корпуса и крышки: Чугун литьевой (прочная конструкция для длительного срока службы, обеспечивающая устойчивость при высоких нагрузках).

• Максимальное давление в корпусе: 0,35 бар.

Детали модели (раскодировка)

• PVQ: Серия осевых переменных поршневых насосов Vickers (открытый контур), предназначенных для промышленных приложений с низким уровнем шума и высокой эффективностью, компактного дизайна, с широким диапазоном мощностей, бесшумной работой и низкими пульсациями расхода.

• 32: Номинальный рабочий объем на оборот (округляемый до 32 см³/об), фактический объем 32,9 см³/об [32].

• B2: Тип фланца крепления – SAE типа B с 2 болтами (стандартный фланец для данной серии) [B2].

• R: Направление вращения вала – правое (по часовой стрелке) при взгляде на конец вала [R].

• SS: Тип патрубков – SAE с уплотнением O-링, расположенные на боковой стороне (стандартное расположение для промышленных условий) [SS].

• 1S: Тип вала – цилиндрический с прямой ключом (1) и стандартное уплотнение (S), соответствует стандарту SAE B (модифицированный) [1S].
