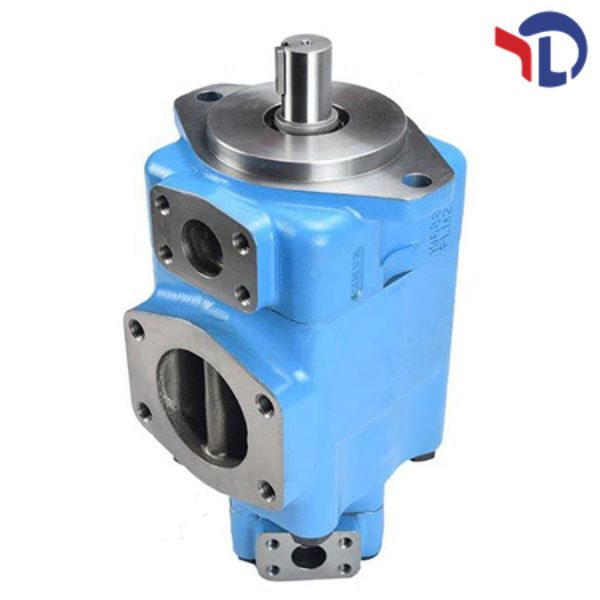

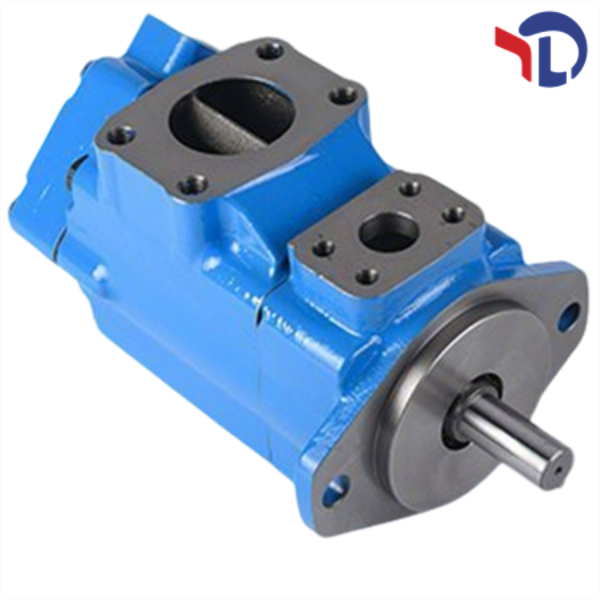

Описание модели двухсекционного лопастного насоса Vickers 3525VQ38A1711DC22R

1. 3525VQ — Базовый номер модели (конструктивные и серийные характеристики)

• 35: Обозначение первой секции (большего насоса) серии 35VQ — лопастной насос с внутренней лопастной системой, предназначенный для средних и высоких рабочих давлений, отличается улучшенной прочностью и долговечностью по сравнению с базовой серией 35V.

• 25: Обозначение второй секции (меньшего насоса) серии 25VQ — компактная интегрированная секция, совмещенная с первой в едином корпусе для организации двух независимых гидравлических контуров или увеличения общего расхода жидкости.

• VQ: Символ специальной серии лопастных насосов Vickers. Отличается от базовой серии V улучшенными характеристиками: повышенное максимальное рабочее давление, сниженный уровень шума, повышенная эффективность (до 93%) и адаптация к более интенсивным режимам эксплуатации.

2. 38 — Код объема выдачи первой секции (35VQ)

3. A — Тип выходного вала

4. 17 — Код объема выдачи второй секции (25VQ)

5. 11 — Код типа управления и монтажа насоса

• Первая цифра «1»: Тип основного управления насосом — фиксированный объем выдачи с дополнительной функцией卸荷ного клапана (relief valve) в базовой комплектации. Клапан предотвращает перепады давления в системе и защищает насос от аварийных нагрузок.

• Вторая цифра «1»: Дополнительный параметр монтажа — стандартное центрирование и фиксация секций насоса в корпусе, обеспечивающая стабильность работы при высоких скоростях вращения и нагрузках.

6. DC — Тип соединения патрубков (вход/выход)

7. 22 — Номер конструктивного проекта

• Материал уплотнений (стандарт — бутадиево-нитрильный каучук Buna-N, совместимый с минеральными гидравлическими маслами и синтетическими жидкостями);

• Тип и размеры крепежных элементов корпуса;

• Конфигурация внутренних каналов потока жидкости для оптимизации производительности;

• Особенности балансировки лопастной системы для снижения вибрации.

8. R — Направление вращения вала

Основные технические характеристики модели 3525VQ38A1711DC22R

Область применения

• Гидравлические прессы и линии прессования металла;

• Станки с ЧПУ и высокопроизводительные металлообрабатывающие комплексы;

• Металлургическое оборудование (прокатные станы, прокатные машины);

• Строительное мобильное оборудование (погрузчики средней мощности, мини-экскаваторы);

• Автомобильное и тракторное оборудование (гидравлические системы управления трансмиссией и рабочими органами);

• Промышленное оборудование для переработки пластика и резины.
