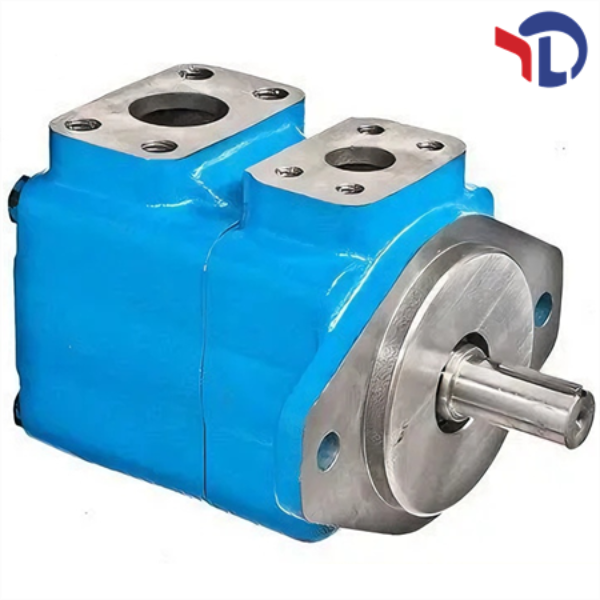

Описание параметров гидравлического насоса EATON VICKERS 20V8A1C22R

1. Общая характеристика

2. Основные технические параметры

2.1 Параметры производительности

• Модель: 20V8A1C22R

• Тип насоса: Лопастной, фиксированного объема, балансированный

• Производитель: EATON VICKERS

• Геометрический объем выдавливания (排量): 27 см³/об (1,65 дюйма³/об)

• Максимальное рабочее давление: 152 бар (2200 psi)

• Продолжительное рабочее давление: 140 бар (2030 psi)

• Максимальная скорость вращения вала: 1800 об/мин

• Минимальная скорость вращения вала (для стабильной работы): 600 об/мин

• Подача рабочего тела (при 1800 об/мин, 7 бар): 13 галлонов/мин (гпм) ≈ 49,2 л/мин

• Подача рабочего тела (при 1200 об/мин, 7 бар): 8,7 галлонов/мин (гпм) ≈ 33,0 л/мин

• Коэффициент объемной эффективности: ≥ 95% (при номинальном режиме)

• Коэффициент общей эффективности: ≥ 88% (при номинальном режиме)

2.2 Конструктивные параметры

• Тип крепления: Фланцевое крепление SAE 2-болтовое (стандарт)

• Тип вала: Прямой вала с пазом, диаметр вала: 7/8 дюйма (22,23 мм), длина вала: 2,32 дюйма (58,93 мм), направление вращения: по часовой стрелке (смотря со стороны вала)

• Расположение патрубков: Входной (связной) и выходной (напорный) патрубки противоположны друг другу

• Диаметр входного патрубка: 1 1/2 дюйма (фланец code 61)

• Диаметр выходного патрубка: 3/4 дюйма (фланец code 61)

• Материал корпуса: Чугун (прочный, обеспечивает высокую устойчивость к нагрузкам)

• Материал лопастей: Прочный металл с антифрикционным покрытием

• Вес насоса (без крепежных элементов): Примерно 12,5-13 кг (28 фунтов)

2.3 Параметры эксплуатации

• Температурный диапазон рабочего тела: -20 °C до +80 °C (крайние пределы); оптимальный диапазон: 10 °C до 60 °C

• Тип рекомендуемого рабочего тела: Гидравлические масла с вязкостью ISO VG 32, 46 или 68 (в зависимости от условий эксплуатации)

• Максимальное содержание примесей в рабочем теле: ≤ 0,1% (по массе)

• Минимальное давление на входе насоса: 0,3 бар (4,3 psi) (для предотвращения кавитации)

• Уровень шума (при номинальной скорости и давлении): ≤ 75 дБ(A)

3. Особенности конструкции

4. Условия монтажа и эксплуатации

4.1 Условия монтажа

• Насос должен быть монтирован на прочном основании, чтобы избежать вибраций в процессе работы.

• При монтаже необходимо обеспечить правильное соосное соединение вала насоса с валом приводного двигателя (поперечное смещение не более 0,1 мм, угловое смещение не более 0,5°).

• Крепежные элементы должны быть затянуты до рекомендуемого крутящего момента, чтобы предотвратить раскручивание при работе.

• Патрубки насоса должны быть соединены с гидравлическими трубопроводами без перегрузок (изгибов, растяжений), чтобы избежать повреждения корпуса.

4.2 Условия эксплуатации

• Перед запуском насоса необходимо наполнить гидравлическую систему рекомендуемым рабочим телом и выпустить воздух из системы, чтобы предотвратить кавитацию и износ деталей.

• Не допускать запуска насоса при отсутствии рабочего тела или при перегреве/переохлаждении рабочего тела.

• Регулярно проверять уровень и состояние рабочего тела, а также очищать фильтры гидравлической системы для предотвращения попадания примесей в насос.

• При обнаружении утечек, необычного шума или снижения производительности насоса необходимо остановить его работу и устранить причину неисправности.

5. Безопасные меры

• При работе с насосом необходимо использовать защитные средства (перчатки, очки), так как рабочее тело может быть горячим или находиться под высоким давлением.

• Не разбирать или ремонтировать насос при подключенном давлении в гидравлической системе; предварительно сбросить давление и отключить приводной двигатель.

• Хранить рабочее тело в специальных контейнерах, защищенных от попадания загрязнений и прямого солнечного света.

• Соблюдать все требования к экологии при утилизации отработанного рабочего тела и поврежденных деталей насоса.

6. Гарантийные условия
