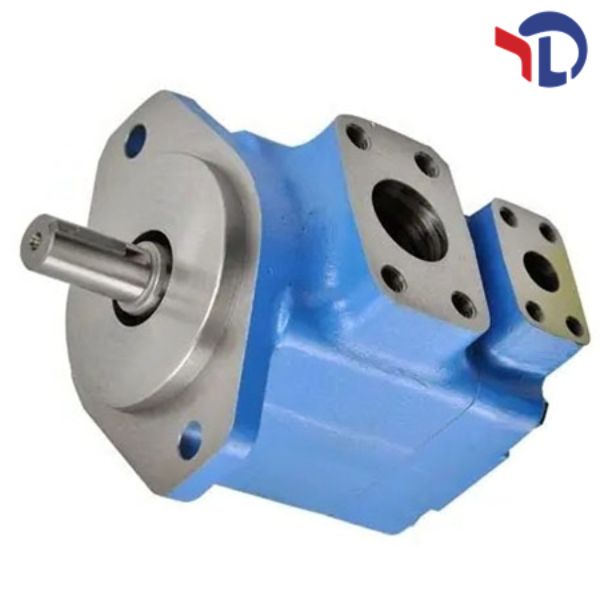

Описание гидравлического лопастного насоса Vickers V20-14A-1D22R

Основные технические характеристики

Конструктивные особенности и преимущества

• Гидравлически сбалансированная конструкция: Устраняет радиальные нагрузки на вал и подшипники, значительно снижая износ деталей и увеличивая срок службы насоса. Данная конструкция обеспечивает стабильную работу даже при длительных непрерывных режимах эксплуатации, характерных для многих промышленных процессов.

• 12-лопастной ротор: Лопасти изготовлены из высокопрочного легированного стали с упругим элементом, который обеспечивает плотное прилегание лопастей к камере цилиндра при любом рабочем давлении. Это минимизирует пульсации расхода жидкости и уровень шума, улучшая стабильность работы всей гидравлической системы.

• Универсальная конфигурация (22R): Маркировка «22R» указывает на стандартную ориентацию патрубков и фланца SAE B, что упрощает интеграцию насоса в существующие гидравлические линии. Возможность поворота патрубков на 360° позволяет адаптировать насос под монтаж в ограниченном пространстве, что особенно важно для компактного оборудования.

• Компактный и лёгкий дизайн: Малые габариты и низкая масса насоса (около 4,8 кг) снижают нагрузку на конструкцию установки, упрощают транспортировку и монтаж. Корпус из литого алюминия обеспечивает достаточную прочность и устойчивость к коррозии, а также снижает общую массу устройства.

• Простота технического обслуживания: Дизайн насоса позволяет легко доступ к основным узлам (лопастям, подшипникам, уплотнителям) при необходимости ремонта или обслуживания, сокращая время простоя оборудования. Встроенный фильтровальный элемент в входном патрубке защищает внутренние детали от крупных механических примесей.

• Низкие эксплуатационные расходы: Значительный срок службы деталей и простота обслуживания минимизируют затраты на эксплуатацию и ремонт насоса в течение всего периода его службы.

Расшифровка маркировки насоса V20-14A-1D22R

Области применения

• Промышленное оборудование: ЧПУ-станки средней мощности, гидравлические приводы для точных механизмов, конвейеры средней мощности, подъемные механизмы с средним грузоподъемом;

• Мобильная техника: Сельскохозяйственные тракторы среднего класса, мини-экскаваторы, малогабаритные погрузчики, специализированные мобильные устройства;

• Системы вспомогательного оборудования: Рулевые системы средних тяжелых автомобилей, гидравлические приводы клапанов, регуляторов и других вспомогательных механизмов, пилотные контуры;

• Оборудование для легкой промышленности: Машины для обработки пластмасс, текстильное оборудование, оборудование для упаковки с гидравлическими приводами средней мощности.

Рекомендации по эксплуатации

1. Подбор рабочей жидкости: Используйте гидравлические масла с вязкостью 17–37 мм²/с при 40 °C. При эксплуатации в условиях низких температур (до -25 °C) применяйте низковязкие синтетические масла, соответствующие требованиям Vickers, чтобы обеспечить нормальный запуск и работу насоса.

2. Монтаж: Обеспечьте точное совмещение оси двигателя и насоса (отклонение не более 0,1 мм), чтобы избежать радиальных и осевых нагрузок на вал. Используйте гибкие муфты для компенсации небольших смещений и уменьшения вибраций, которые могут повредить подшипники и другие детали.

3. Запуск и останов: Перед первым запуском заполните насос и всю гидравлическую систему рабочей жидкостью, чтобы исключить сухое трение лопастей и цилиндра — это предотвращает повреждение рабочих поверхностей. При остановке снизьте давление в системе плавно, чтобы избежать гидравлических ударов.

4. Техническое обслуживание: Регулярно проверяйте уровень и чистоту рабочей жидкости (интервал — 500 часов работы). Заменяйте фильтры и уплотнительные элементы каждые 2000 часов эксплуатации. При появлении необычного шума, снижения расхода или давления, проверяйте состояние лопастей, подшипников и уплотнений.

5. Хранение: При длительном хранении насоса храните его в сухом, защищённом от пыли и влаги помещении, при температуре от 0 °C до +40 °C. Перед повторным использованием проверьте состояние уплотнений и заполните насос рабочей жидкостью.
